別再讓Switch 2“投”疼了!

想大屏沉浸體驗，卻總被投屏“背刺”。

要接底座、不能快充、還燒接口……

說好的沉浸式體驗，秒變斷連式崩潰。

為解決這些痛點，慧能泰推出基于PD DRP芯片HUSB280的Switch 2投屏方案，通過高集成度設計與全協議兼容，實現 “即插即用、快充 + 投屏 + 擴展” 三位一體的便捷體驗。

HUSB280作為方案核心，是一款集成MOSFET的PD DRP雙向快充協議芯片，符合USB Type-C 2.4和USB PD 3.2最新協議規范，為Switch 2投屏場景提供穩定的協議交互與電力管理支持。在硬件設計上，HUSB280內置兩顆耐壓30 V的N-MOSFET，串聯導通電阻僅21 mΩ，無需外置MOS驅動電路，大幅簡化客戶系統設計并減小電路板尺寸。協議兼容性上，通過固件配置可支持多種PDO及PPS模式，滿足Switch 2的動態電壓調節需求;內置的DPDM PHY支持BC1.2、QC2.0/3.0/3+、AFC、FCP、SCP及UFCS等主流快充協議，同時兼容USB PD雙向通信，既能為Switch 2供電，也能反向接收設備電力。此外，該芯片還適用于電動工具、電池供電設備等多場景，進一步驗證了其穩定性與通用性。

基于HUSB280的Switch 2投屏方案，其系統搭建清晰簡潔，旨在為用戶提供“一線連”的完整桌面體驗。典型應用框圖及使用方式如下：

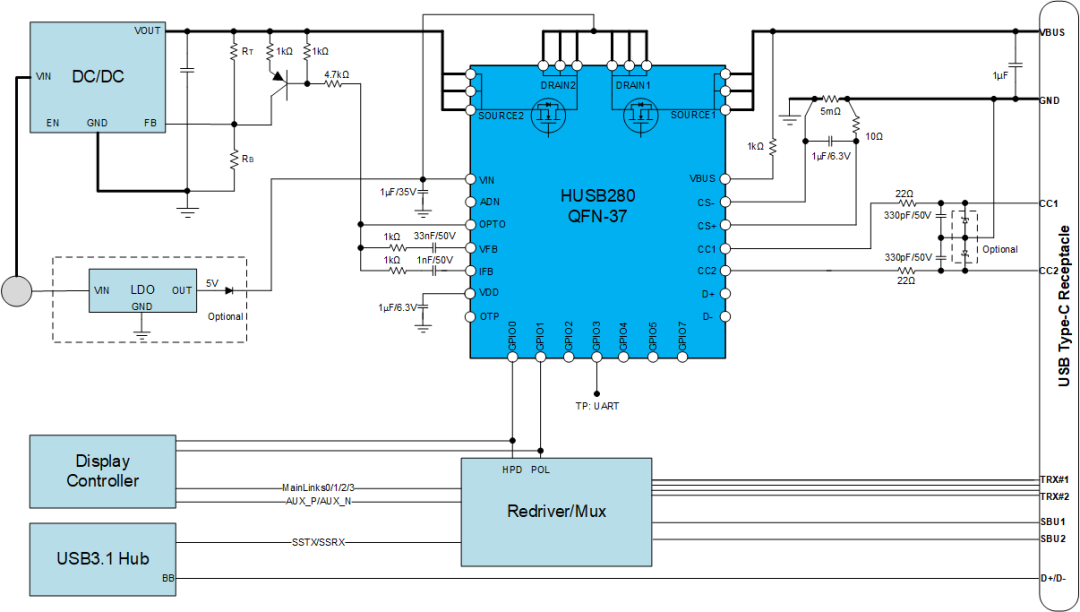

圖1：HUSB280典型應用電路圖

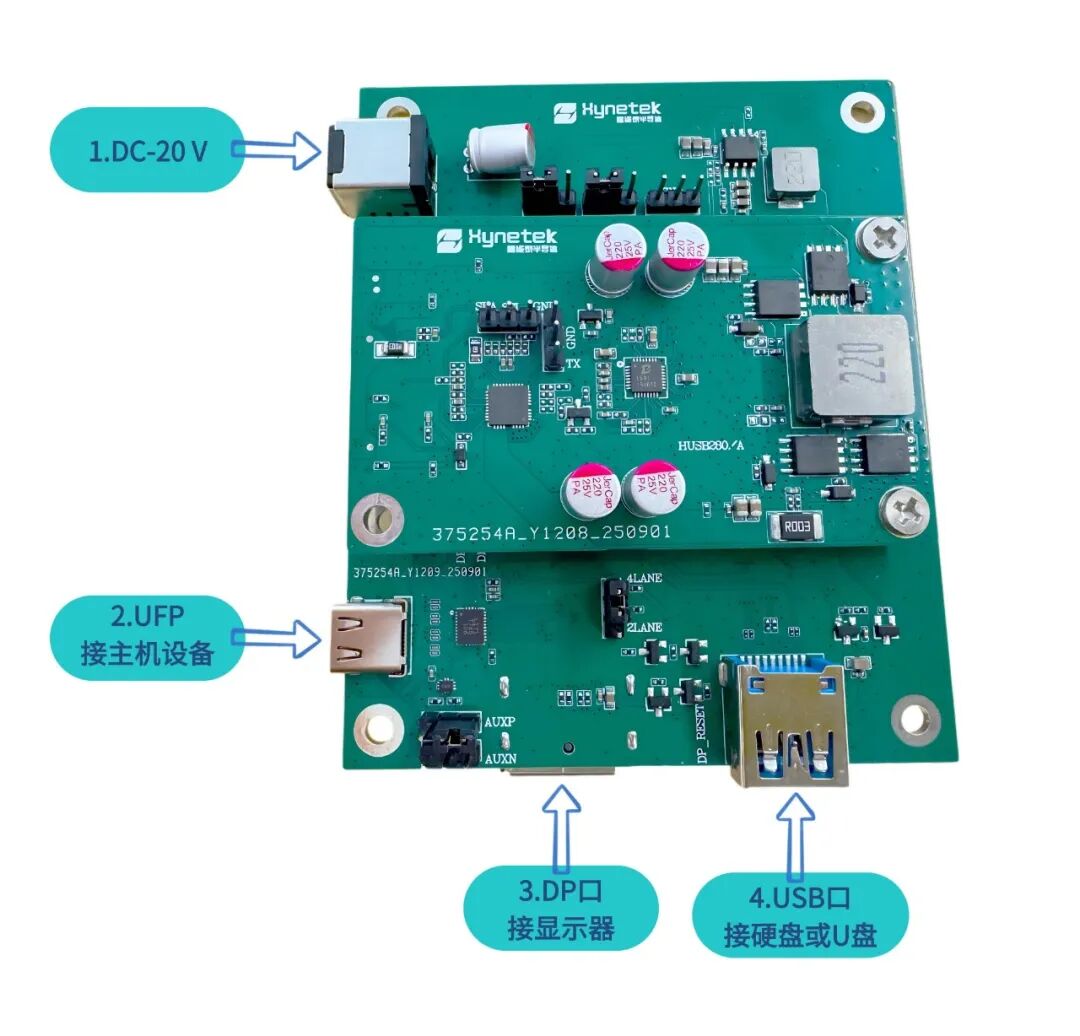

圖2：基于HUSB280的Demo使用方式

1. 電源輸入：方案需要一個DC直流電源輸入，建議電壓在20V左右(19V或21V等亦可)。該Demo方案必須在接入DC電源后才能開始工作。

2. 連接主機：使用Type-C線纜將Switch 2接入HUSB280控制的Type-C接口。HUSB280的DRP特性使其能夠智能地與Switch 2進行功率和角色協商，建立穩定的PD連接并激活DisplayPort Alt Mode。

3. 視頻輸出：通過方案的DP口連接至大屏幕顯示器或電視，實現4K高清、低延遲的游戲畫面投屏。

4. 外設擴展：方案的USB-A可以連接U盤、移動硬盤以擴展存儲，或連接鼠標、鍵盤、游戲手柄等外設，實現數據傳輸與外設控制，提升使用便利性。

基于HUSB280的Switch 2投屏方案，在系統設計和最終性能上具備多重顯著優勢：

1. 高集成與高耐壓設計

芯片內置兩顆N-MOSFET及驅動電路，省去外置元件;30 V耐壓能力無需外置CC/SBU OVP，有效抵御插拔瞬間的電壓沖擊，降低Switch 2接口損壞風險。

2. 設計靈活，選型自由

外圍DCDC選型不限制，方案對后級的DCDC降壓芯片沒有特殊要求，可以使用常見的FB控制型DCDC，給予了硬件工程師極大的選型自由度，便于利用現有成熟方案或進行成本優化。

3. 強大的擴展能力

可外掛USB2.0 MUX with Billboard(通過HUB實現)，同時支持TXRX 通道與平臺內置或外搭的USB3.0 MUX協同工作，兼顧投屏與外設擴展功能。

4. 成熟穩定的固件支持

HUSB280內置完善的協議處理固件，兼容Switch 2及市面上主流手機、平板、筆記本等DRP設備，可通過固件更新適配未來新協議與新設備。

5. 精細化保護機制

集成電流采樣功能與外部N-MOS控制邏輯，實現過流、過壓等多重保護，保障Switch 2與外接設備的使用安全。

面對即將到來的Switch 2等便攜設備全功能Type-C時代，慧能泰HUSB280 PD DRP芯片以其高集成度、強大的協議兼容性、靈活的設計方案和可靠的性能，為打造下一代高性能、高可靠性的投屏擴展塢提供了完美的核心驅動力。選擇基于HUSB280的方案，不僅是選擇了一顆芯片，更是選擇了一個經過市場驗證、面向未來、能夠快速推向市場的成熟技術平臺。

免費送樣

基于HUSB280的Switch 2投屏方案Demo現已開放樣品申請，可掃描下方二維碼或點擊文末“閱讀原文”申請免費樣品。更多優質產品信息，歡迎聯系我們了解。
