航空油冷發電機作為現代航空電力系統的核心部件，其可靠性直接關系到飛行安全。近年來，隨著航空裝備向高性能、高功率密度方向發展，發電機的熱管理問題日益凸顯。某型飛機進行供電系統與雷達機上地面交聯試驗過程中，其研發電機（設計服役溫度不大于200℃）發生了過熱故障，兩臺發電機的過熱保護功能均失效，其熱脫扣裝置未及時脫扣，導致發電機接線板處絕緣襯套熔化，發電機內部高溫油氣噴出。

過熱保護功能失效是航空發電機領域最為嚴重的安全隱患之一。目前，發電機熱脫扣裝置選用的低熔點合金主要有Zn-Al系、Zn-Cd系和Sn-Zn系三種。其中，錫鋅（Sn-Zn）合金因其熔點低且具有良好的導電性和力學性能等優點，成為低熔點合金的首選材料。然而，由于Zn的高活性，Sn-Zn體系中的Zn很容易被氧化形成某些腐蝕產物（如鋅氧化物/氫氧化物和ZnCl2）導致合金性能降低。

油冷結構與風冷、水冷結構相比，具有重量輕、運動黏度大、散熱效率高等優點。設計電機冷卻結構的前提是計算電機熱場，進而正確分析電機的溫度分布，優化材料選擇。由于發電機結構的復雜性，實現其內部溫度的測量比較困難。隨著計算機運算能力的提高，數值計算可作為一種非常有效的前期研制手段預測發電機工作時的流場、溫度場和磁場等參數。

本文將針對航空油冷發電機過熱保護設計展開系統研究，通過溫度場模擬分析、故障機理研究以及優化設計驗證，提出一套完整的過熱保護解決方案，為航空發電機的安全運行提供技術保障。

一、航空油冷發電機結構及冷卻原理

1.1 發電機整體結構

航空油冷交流發電機是一種專門針對航空環境設計的高功率密度電機，其結構緊湊，散熱要求高。該發電機自帶滑油冷卻系統，為電機的繞組、軸承等發熱部件提供冷卻保護。發電機的核心部件包括主發定子、轉子、勵磁機、永磁機以及冷卻系統組件。

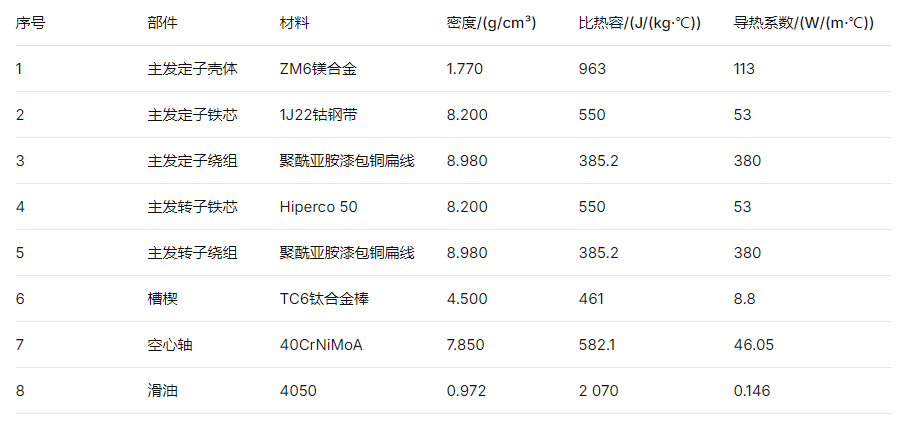

主發定子殼體采用鎂合金材料，具有密度低（1.770g/cm3）、比熱容大（963J/(kg·℃)）和導熱系數高（113W/(m·℃)）的特點，既能滿足輕量化要求，又能有效傳導熱量。主發定子鐵芯采用鈷鋼帶，主發定子繞組采用聚酰亞胺漆包銅扁線，具有良好的導熱性（380W/(m·℃)）和耐高溫特性。

1.2 油路冷卻系統原理

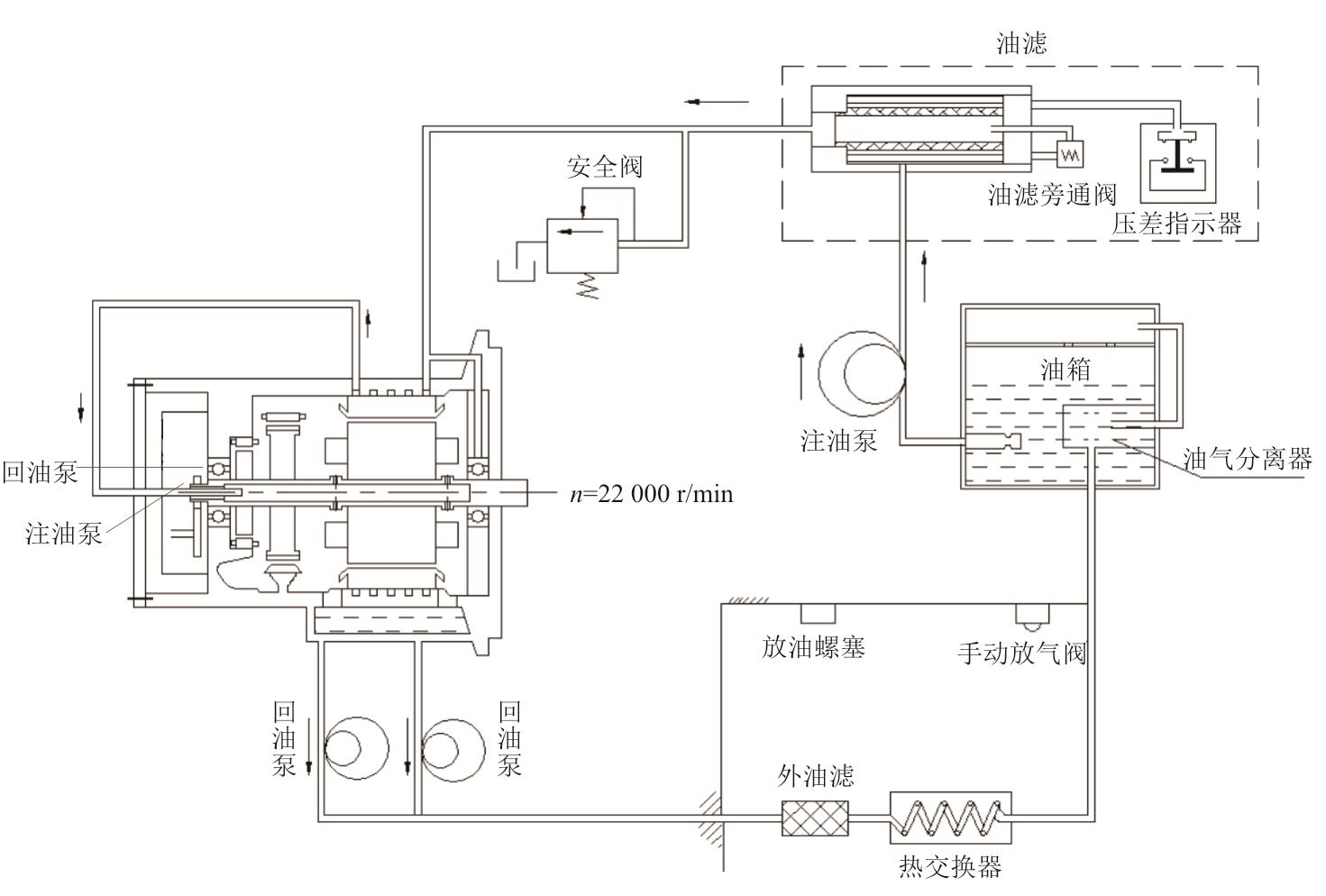

航空油冷交流發電機的油路系統是一個封閉的循環系統，該冷卻系統由泵組件、油箱及相關冷卻油路等部件組成，其工作流程如下：

首先，注油泵抽取油箱中的滑油到電機殼體循環油路中，對主發定子進行冷卻；然后，滑油經定子循環后，進入高速旋轉的空心軸內，對旋轉整流器進行冷卻；而后通過噴嘴噴出，對電機內腔中的各發熱部件進行冷卻；最后，滑油落入電機殼體底部的回油槽中，被兩個回油泵抽出進入外散熱管路，經外部散熱器冷卻后再進入電機油箱中。

1.3 過熱保護機制

航空油冷發電機設有熱脫扣保護裝置，其主要作用是當滑油溫度超過設定閾值時，自動脫開發電機與前端傳動裝置（機匣）的機械連接，使發電機停止工作，防止因過熱造成更嚴重的損壞。

熱脫扣保護裝置采用低熔點合金作為溫度敏感元件，當油溫升高到合金熔點時，合金熔化，觸發機械機構斷開連接。核查發生故障的發電機熱脫扣動作溫度指標超過197℃時，輸入軸熱脫扣。該指標是參照某俄制油冷發電機制定的，在實際設計生產中熱脫扣保護裝置中采用了低熔點合金進行溫度敏感保護，實測低熔點合金溫度值為202.8℃。

二、過熱保護溫度場模擬分析

2.1湍流模型選擇

航空油冷發電機運行工況復雜，內部冷卻系統包含多種冷卻形式。針對發電機內部高速旋轉流場特性，選用有旋均勻剪切流、自由流、腔道流動和邊界層流動適應性更好的Realizable k-ε模型進行分析。

Realizable k-ε模型對復雜流動的模擬有較好的效果，包括有旋均勻剪切流、自由流（射流和混合層），腔道流動和邊界層流動。該模型能夠更準確地預測發電機內部流體在高速旋轉狀態下的流動特性和換熱過程。

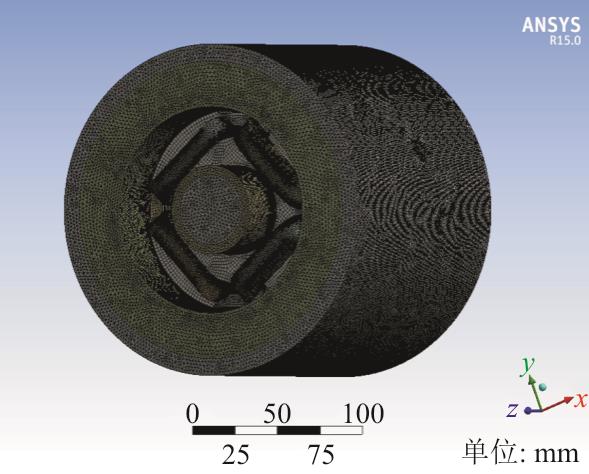

2.2 幾何模型與網格劃分

數值計算采用Ansys Fluent軟件，仿真分析包含三個基本環節：前處理、計算求解和后處理。考慮到計算資源和計算精度的平衡，對實際發電機模型進行了合理簡化。

發電機勵磁機、永磁機發熱小，僅約為主發電機發熱的5%，且勵磁機與永磁機安裝位置與低熔點合金位置相隔較遠；端蓋、油箱等為不發熱結構件，對電機熱場分布影響不大。因此僅截取主發電機模型進行分析，以主發電機定、轉子，殼體循環油路為主要研究對象，對殼體進行簡化，僅保留循環油路；對繞組進行簡化，將繞組絕緣等均簡化為形狀相似的一體化復合材料，根據絕緣及銅占比設置符合材料熱傳導屬性。

2.3 邊界條件與材料參數

根據試驗測量進出口油溫?cái)?shù)據，設定仿真邊界條件，并通過鉑電阻測量電機殼體各處溫度，對仿真結果進行驗證。仿真過程中，采用流體域旋轉、流固耦合壁面相對于流體域靜止來模擬電機腔內的流動特征。

三、熱場仿真與故障分析

3.1 溫度場分布特性

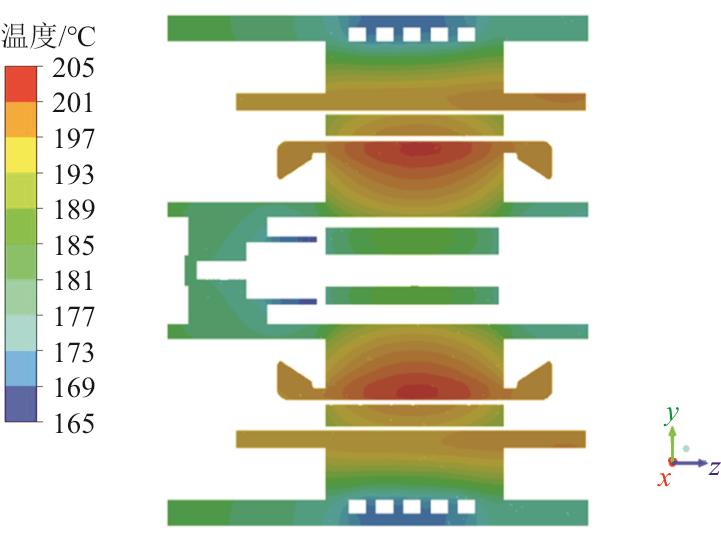

通過仿真分析，獲得了發電機在正常工況和故障工況下的溫度場分布。在正常工況下，電機定、轉子結合部位及繞組溫度較高，低熔點合金總體溫度較低，接近進口油溫。低熔點合金各部分存在明顯溫度梯度。

3.2 過熱故障機理分析

當發電機內部出現滑油過熱問題時，熱脫扣保護裝置未做出保護動作，而在發電機接線柱處的絕緣襯套處發生噴油故障，說明發電機接線柱絕緣襯套高溫?fù)p毀的溫度與熱脫扣保護裝置動作溫度不協調，破壞先于保護發生。

通過故障模擬分析發現，當電機出口油溫達到260℃時，絕緣襯套開始軟化，導致電機腔體內發生漏油。而此時熱脫扣保護裝置中的低熔點合金尚未達到熔點（202.8℃），這是由于熱傳導路徑和熱容量差異導致的。低熔點合金安裝在相對較冷區域，而絕緣襯套直接接觸高溫滑油，導致其先于保護裝置損壞。

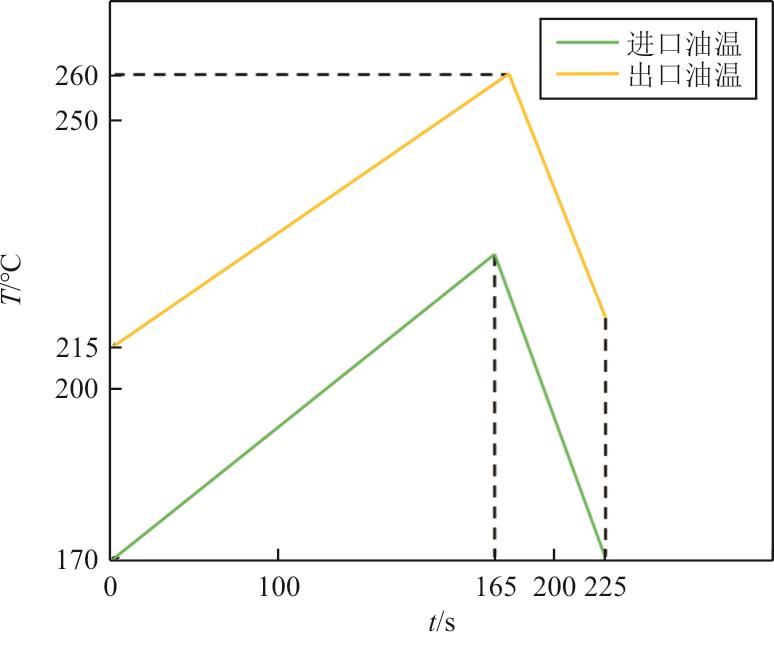

3.3 電機進出口油溫變化分析

對發電機工作過程中的進出口油溫進行監測和分析，是了解其熱特性的重要手段。在故障發生時，電機進出口油溫變化曲線顯示出異常波動。在165s時，電機熱場分布出現明顯不均勻性，高溫區域主要集中在定子繞組端部和轉子導條連接處。

在165s時電機熱場分析中，發現定子繞組最高溫度達到285℃，轉子導條溫度達到263℃，均已超過材料允許的長期工作溫度。此時低熔點合金熱場顯示其平均溫度僅為185℃，尚未達到脫扣溫度。

3.4 極限高油溫?zé)釄?chǎng)分析

在極限高油溫條件下（油溫超過300℃），電機熱場分布發生顯著變化。電機熱場分布顯示，高溫區域已擴散到整個定子繞組和大部分轉子結構。絕緣材料溫度普遍超過300℃，導致絕緣性能急劇下降。

低熔點合金熱場分布在極限條件下顯示，其溫度雖然有所上升（達到210℃左右），但上升速度遠低于絕緣襯套區域的溫度上升速度。這種熱響應滯后是導致過熱保護失效的主要原因。

四、過熱保護優化設計與驗證

4.1 低熔點合金材料優化

針對熱脫扣保護裝置與絕緣襯套之間的熱響應不匹配問題，從材料角度進行了優化設計。通過對Sn-Zn-Bi低熔點合金微觀組織分析，發現合適的Bi含量可以顯著提高合金的潤濕性并進一步降低熔點。

在Sn-Zn共晶合金中加入Bi元素，形成Sn-Zn-Bi三元合金，可以調節其熔點至更合適的范圍。同時，通過添加微量稀土元素，改善合金的抗氧化性能，提高其在高溫環境下的穩定性。優化后的低熔點合金熔點調整為195±3℃，既避免了誤動作，又能及時響應真實過熱情況。

4.2 絕緣襯套材料升級

針對原絕緣襯套在260℃軟化的問題，選用耐高溫復合材料替代原有材料，將軟化溫度提高至350℃以上。新材料的選用基于以下考慮：高導熱系數，利于熱量散發；良好的絕緣性能，確保電氣安全；與滑油的相容性，避免材料老化。

4.3 熱脫扣裝置位置優化

除了材料優化外，還對熱脫扣裝置的安裝位置進行了調整。通過熱場分析確定發電機內部溫度響應最敏感的區域，將熱脫扣裝置移至更接近熱源的位置，縮短熱傳導路徑，提高響應速度。

同時，考慮采用雙熱敏元件設計，分別在油路出口處和繞組附近布置溫度傳感元件，實現多點位過熱監測，避免單一監測點失效導致的保護失靈。

4.4 試驗驗證

優化后的過熱保護方案通過了全面試驗驗證，包括臺架試驗、環境適應性試驗和耐久性試驗。臺架試驗結果顯示，在模擬過熱條件下，新的熱脫扣裝置能夠在絕緣襯套軟化前及時動作，斷開發電機與傳動機構的連接。

試飛驗證結果表明，優化后的發電機過熱保護系統在各種飛行工況下均能可靠工作，未再出現過熱保護失效情況。電機出口油溫在正常范圍內波動，絕緣襯套不再出現軟化現象，證明了優化方案的有效性。

五、結論

本文針對航空油冷發電機過熱保護設計進行了深入研究，通過溫度場模擬和故障分析，找出了過熱保護失效的根本原因，并提出了有效的優化措施。主要結論如下：

航空油冷發電機的熱場分布不均勻，定子繞組和轉子導條是主要發熱部位，而熱脫扣裝置安裝部位溫度相對較低，這種熱場不均勻性是導致過熱保護失效的主要原因。

通過CFD仿真可以準確預測發電機內部溫度場分布，仿真結果與實測數據吻合良好，為過熱保護設計優化提供了可靠工具。

原設計中的絕緣襯套耐溫性能不足（260℃軟化），而熱脫扣裝置響應溫度偏高（202.8℃動作），導致在過熱情況下絕緣襯套先于熱脫扣動作而損壞。

通過優化低熔點合金成分、提高絕緣襯套耐溫等級（至350℃）以及調整熱脫扣裝置位置，可以顯著提高發電機過熱保護的可靠性。

試驗和試飛驗證表明，優化后的過熱保護系統能夠在各種工況下可靠工作，有效防止發電機過熱損壞。

本研究為航空油冷發電機的過熱保護設計提供了系統的解決方案，對提高航空電氣系統的可靠性具有重要指導意義。未來的研究可以進一步關注多物理場耦合分析、智能熱保護策略等方向，不斷提升航空發電系統的安全性與可靠性。
