在智能制造轉型浪潮下，汽車制造行業對生產流程的可視化、可控化要求持續提升。圖撲軟件（Hightopo）基于自研 HT for Web 純前端插件，融合 WebGL、Canvas 渲染技術與數據孿生理念，打造汽車制造車間可視化系統。該系統可通過 WebSocket/HTTP/MQTT 等多種協議完成實時數據對接，借助 JavaScript 腳本調用 HT 插件 API 實現面板數據動態更新，全面覆蓋汽車組裝全流程的可視化監控與管理，為汽車制造提供高效技術支撐。

1. 核心技術底座構建

1.1 底層渲染與數據交互架構

HT 插件作為系統核心技術載體，基于 WebGL 實現 3D 場景的高性能渲染，結合 Canvas 完成 2D 數據面板的清晰呈現，無需額外安裝插件即可在瀏覽器端穩定運行。數據交互層面，系統通過 WebSocket 協議建立與工業現場設備的長連接，實時采集設備運行參數、生產進度等數據；對于非實時性數據，可通過 HTTP 協議進行異步請求。獲取數據后，通過 JavaScript 腳本解析數據格式，調用 HT 插件提供的 API 接口，將數據映射至可視化場景與面板，實現數據與場景的動態同步。

1.2 高精度數字孿生建模

系統采用 1:1 數字孿生建模方式，還原汽車制造車間的物理環境與生產要素。針對汽車發動機、底盤、車身、電氣設備四大核心組件，以及機械臂、輸送線等生產設備，構建精細化三維模型，同時定義模型的關聯關系與動畫邏輯，確保虛擬場景與物理生產過程的高度一致性。

2. 核心功能技術實現解析

2.1 汽車零部件可視化與數據監控功能

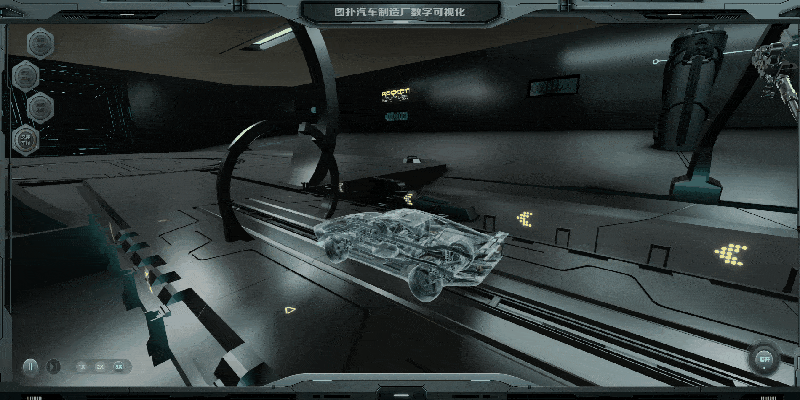

l 零部件拆解可視化：通過 HT 相關的動畫 API，定義汽車各零部件的拆解路徑，并設置交互觸發條件。利用 JavaScript 腳本控制動畫播放邏輯，當用戶觸發拆解操作時，驅動零部件按預設路徑移動、旋轉，實現被遮擋零件的逐一呈現與精準定位，避免物理車輛的反復拆解。

l 零部件工況與數據查看：在三維模型中為每個零部件綁定唯一標識，通過 WebSocket 實時獲取零部件的運行狀態數據。當用戶點擊零件按鈕時，JavaScript 腳本捕捉點擊事件，調用 HT API 查詢該零件對應的詳細數據，包括尺寸參數、運行參數等，并在側邊 2D 面板中動態展示，同時更新虛擬電子儀表盤的實時數據，實現 “虛實雙向” 的數據互通。

2.2 機械臂組裝流程仿真功能

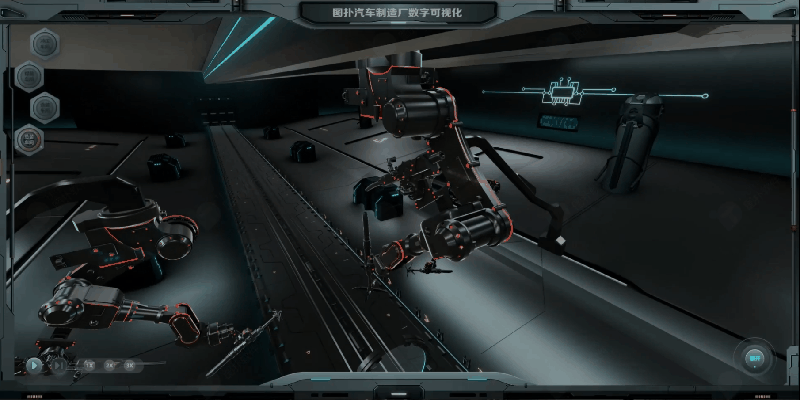

l 機械臂數字孿生構建：基于機械臂的物理結構與運動原理，通過 HT 插件渲染包含關節、機械臂臂展等細節的三維模型，并通過 API 定義各關節的運動范圍、運動速度等參數，還原機械臂的真實運動特性。

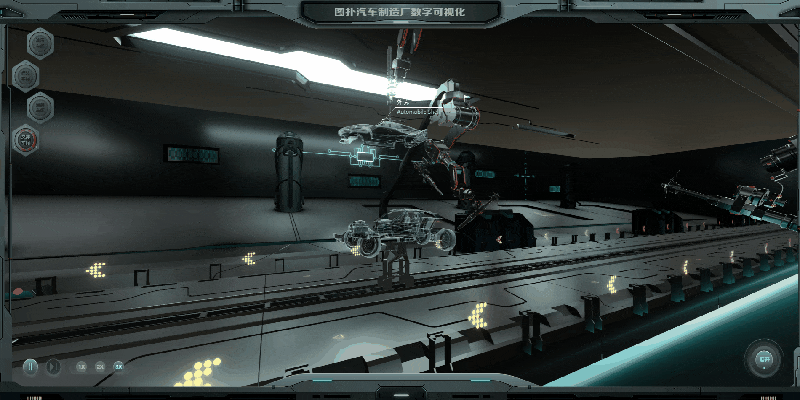

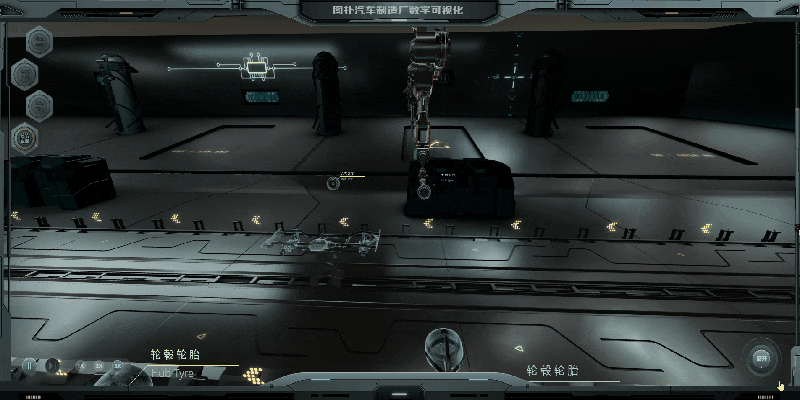

l 組裝流程可視化與交互：通過 JavaScript 腳本編寫組裝流程邏輯，將發動機安裝、懸架組裝、輪轂輪胎整裝等工序拆解為有序的運動指令。利用 HT API 驅動機械臂模型按指令執行抓取、移動、安裝等動作，同時支持第一人稱視角漫游功能，通過 API 控制場景攝像機的位置與視角切換，讓用戶沉浸式觀察組裝細節。

2.3 關鍵系統安裝監控功能

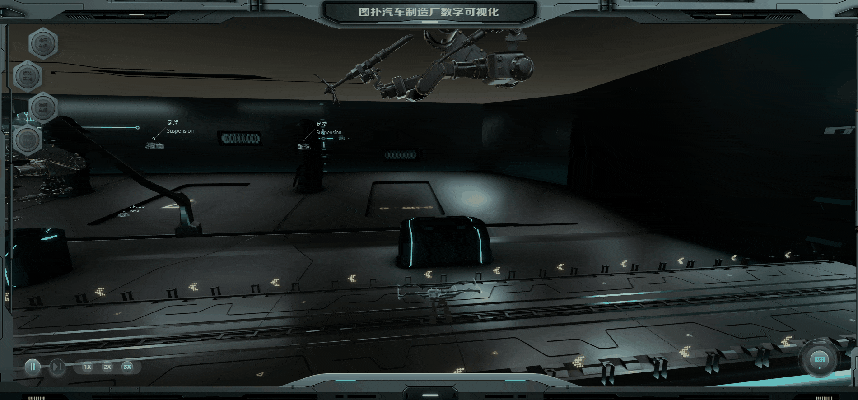

l 排氣系統監控：通過 HTTP 協議對接生產管理系統，獲取排氣系統的安裝流程、位置坐標等歷史數據，結合 WebSocket 采集實時安裝進度數據。利用 HT 插件的 API，對數據進行處理與可視化呈現，生成安裝流程趨勢圖，同時通過 API 設置預警閾值，當安裝位置偏差或進度異常時，觸發可視化告警。

l 懸掛減震器安裝適配：基于 1:1 建模獲取的整車與減震器尺寸數據，通過 JavaScript 腳本計算最優安裝角度與位置參數。調用 HT API 實現多視角場景切換，實時展示減震器的安裝過程，通過數據對比確保安裝位置與角度符合設計要求，提升安裝精度。

l 車門與內飾組裝監控：可實現車門安裝過程的近距離可視化呈現，捕捉機械臂的每個安裝動作細節。對于內飾組裝，將各內飾零件模型與車架模型進行關聯綁定，通過 API 控制零件的組裝時序與位置，同時實時同步內飾安裝進度數據至管理面板，保障組裝流程的完整性。

2.4 整車成型與跨平臺交互功能

l 車殼與噴漆可視化：車殼組裝階段，通過 HT API 實現機械臂關節運動的精準協同控制，確保各零部件的拼接精度，同時通過數據面板實時展示車架組裝的完成度。噴漆工序中，利用 HT 構建虛擬噴漆門廊，通過 JavaScript 腳本定義噴漆顏色與覆蓋邏輯，可視化呈現噴漆過程與效果，直觀展示噴漆對車輛的保護與區分作用。

l 跨平臺適配與操作：依托 HT 插件的跨平臺特性，無需額外開發即可適配移動終端與 PC 端。通過 API 封裝觸屏交互事件，實現移動設備上的單指旋轉、雙指縮放、三指平移等操作，確保用戶在不同終端上都能流暢操控可視化場景。

3. 多車間集成與數據閉環技術

系統基于 HT 插件的場景集成 API，將總裝車間與沖壓車間、焊裝車間、涂裝車間的可視化場景進行整合，實現多車間的統一監控與管理。通過 API 對接各車間的設備數據與生產數據，構建統一的數據中臺，利用 JavaScript 腳本實現數據的匯總分析與可視化呈現。針對不良率、產量完成率等關鍵指標，通過 API 設置數據更新頻率，實時同步至全局管理面板，形成 “數據采集 - 分析 - 展示 - 決策 - 優化” 的閉環管理，為生產質量提升提供數據支撐。
