CAN集線器作為工業通信網絡中的關鍵設備，主要用于解決CAN總線在實際應用中遇到的通信距離有限、多速率網絡難兼容、以及數據冗余導致負載過高等問題。在工業自動化、汽車制造、軌道交通等復雜場景中，它能夠優化網絡結構，提升通信的可靠性和效率。

在眾多CAN集線器產品中，三格電子推出的SG-CanHub-600六通道CAN集線器，以其六路獨立CAN通道、智能濾波路由與信號再生功能，成為了構建高效靈活CAN總線網絡的理想選擇。

一、CAN集線器的核心作用

CAN集線器在傳統線性總線結構的基礎上，通過技術創新擴展了網絡功能：

網絡拓撲優化：CAN集線器允許構建星形網絡拓撲，克服了傳統線性總線結構中某個節點故障可能導致整個網絡癱瘓的問題。使用集線器組網后，保證某一個或多個節點損壞后不影響其它節點的正常通信。

通信距離擴展：通過信號再生功能，CAN集線器有效延長了CAN總線的通信距離。例如，SG-CanHub-600在500Kbps速率下，單路可將通信距離延長至1000米，多級級聯更能進一步拓展傳輸范圍。

不同速率網絡互聯：CAN集線器能夠連接具有不同通信速率的CAN網絡，實現數據互通。這對于整合系統中不同速率的傳感器、執行器和控制器至關重要。

網絡隔離與穩定性提升：集線器提供光電隔離功能，防止節點間的電氣干擾，同時當某個節點出現故障時，能有效阻止故障擴散，保障整個網絡的穩定運行。

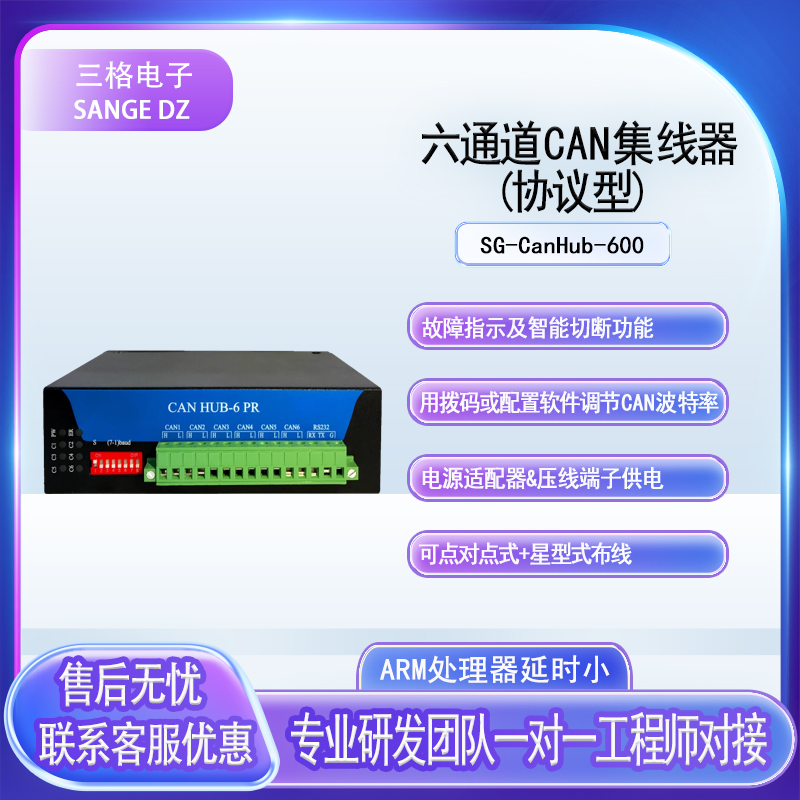

二、三格電子SG-CanHub-600六通道CAN集線器

SG-CanHub-600是一款工業級智能CAN數字隔離中繼集線器，集多種強大功能于一身，能滿足復雜工業環境下的各種需求。

核心優勢

六路獨立通道，靈活組網與速率適配：模塊配備六路獨立CAN-Bus接口，每路通道的波特率可在5Kbps~500Kbps范圍內獨立配置，輕松實現不同速率CAN網絡的互聯。這種并行工作架構，使得六路通道能同時工作，每路都支持信號再生，極大地擴展了網絡可能性。

智能濾波與路由，顯著降低總線負載：

ID過濾功能：用戶可通過配置軟件設置每路通道的標準幀/擴展幀ID范圍，僅轉發符合條件的CAN報文，過濾無效數據，從而大幅降低總線負載，避免通信延遲或丟包。

靈活路由控制：支持自定義每路通道的轉發規則，例如可將CAN1數據僅轉發至CAN3/CAN5，實現CAN網絡的分區管理，提升數據傳輸針對性。

工業級可靠設計，適應嚴苛環境：

強防護性能：電源接口具備防反接和過壓保護；CAN接口帶有數字隔離與浪涌防護，能適應工業現場復雜的電磁干擾環境。

寬工作溫度范圍：-40℃~60℃的工作溫度及-40℃~80℃的存儲溫度，使其能部署于高低溫、多塵的車間或戶外控制柜。

高吞吐與低丟包：采用32位高速ARM處理器，數據吞吐量高達2000fps（500Kbps標準幀），結合內部48K數據緩沖區，能有效應對突發大量數據而不丟包。

便捷配置與狀態監控

SG-CanHub-600提供了雙模式配置方式，適配不同的用戶需求：

撥碼開關配置：通過撥碼開關組合快速設置六路通道的統一波特率，無需軟件，適合現場快速部署。

軟件配置：通過USB轉485線連接電腦，使用配置軟件可獨立設置每路波特率、ID過濾范圍與轉發規則，實現精細化管理。

設備配備了8路LED指示燈，實時反饋電源、各通道通信活躍度以及故障狀態（ERR燈在通道錯誤值達到255時點亮），幫助用戶快速定位故障通道，避免故障擴散影響整個網絡。

三、典型應用場景

SG-CanHub-600在多行業中都展現出強大的適應性：

多速率網絡互聯：在汽車生產線中，可將125Kbps的傳感器網絡、250Kbps的執行器網絡以及500Kbps的控制器網絡通過集線器連接，按需配置各通道速率，實現數據互通。

遠距離擴展：在風電場等分布式場景中，通過集線器的信號再生功能，延長風機控制器與遠端監控終端間的通信距離，同時過濾非必要報文，降低總線負載。

分區網絡管理：在軌道交通列車中，將車頭、各車廂及車尾的CAN設備通過集線器連接，配置路由規則，實現分區控制與集中監控。

智能樓宇系統：基于CAN-bus的智能樓宇系統，利用CAN集線器將各單元主線與小區主線相連，節約布線成本，實現分布管理、集中控制。

四、安裝與維護

SG-CanHub-600設計緊湊，支持標準DIN導軌安裝，尺寸為100mm*70mm*25mm（不計算導軌安裝架高度）。接線簡單，CAN接口直接對接總線H/L線，內置120Ω終端電阻（短路接口即可啟用）。電源支持9~24V DC寬壓輸入，并支持雙電源冗余，提升了供電可靠性。

三格電子的SG-CanHub-600六通道CAN集線器，以其靈活的組網能力、智能的數據過濾與路由機制以及工業級的堅固設計，有效解決了CAN總線在復雜工業場景下面臨的諸多挑戰。無論是實現多速率網絡互聯、擴展通信距離，還是優化網絡負載與分區管理，它都是構建高效、穩定CAN通信網絡的理想核心設備。
