Vishay/Spectrol 534系列7/8" (22.2mm) 多匝繞線電位計采用套管和伺服安裝設計，標準線性度為±0.25%，特殊電阻容差為1%。這些器件具有2W額定功率（+70°C時）、10匝繞線、100Ω至100kΩ電阻范圍，以及10Ω至200kΩ能力范圍。其他特性包括雙群組配置和同心軸、后軸擴展和支撐軸承，以及特殊標記和前軸擴展。Vishay/Spectrol 7/8" (22.2mm) 多匝繞線電位計非常適合用于工業應用。

數據手冊；*附件：Vishay ， Spectrol 534系列7，8多匝電位計數據手冊.pdf

特性

• 可提供套管和伺服安裝設計
• 特殊電阻容差：1%
• 后軸擴展和支撐軸承
• 可提供公制軸
• 雙群組配置和同心軸
• 高扭矩、中心抽頭、滑動離合器（一經要求）
• 特殊標記和前軸擴展
• 工業應用的理想選擇
• 無鉛
• 符合RoHS指令

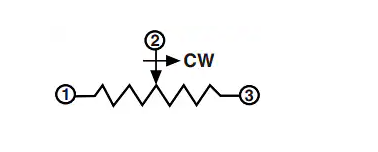

額定功率

額定功率

?Vishay Spectrol 534系列多匝線繞電位器技術解析與應用指南

一、產品概述與核心特性?

534系列電位器屬于?7/8英寸（22.2 mm）多匝線繞式旋轉傳感器?，包含533（3匝）、534（10匝）、535（5匝）三種型號，滿足不同分辨率和調節精度需求。其核心優勢包括：

• ?高線性度?：標準值±0.25%，可定制至±0.05%。
• ?寬電阻范圍?：534型號覆蓋100Ω至100kΩ，兼容工業級信號調理與功率分配需求。
• ?多重安裝方式?：提供軸套安裝（Bushing）與伺服安裝（Servo）選項，適配面板固定或機械聯動場景。

?二、電氣參數深度解析?

?1. 關鍵性能指標?

?噪聲與分辨率?：

• ? 等效噪聲電阻（ENR） ?：100Ω，確保低噪聲運行。
• ?電阻分辨率?：隨阻值變化，例如100Ω型號分辨率為0.06%，10kΩ型號為0.017%，適用于高精度電壓分壓或位置反饋。

?2. 溫度與耐久特性?

• ?溫度系數?：20 ppm/°C（僅線繞部分），保障寬溫區間（-55°C至+125°C）的穩定性。
• ?旋轉壽命?：
  • 軸套安裝：1,000,000次循環
  • 伺服安裝：>1,000,000次循環（得益于球軸承結構）

?三、機械設計與環境適應性?

?1. 結構對比?

• ? 軸套安裝（534B） ?：扭矩啟動最大值0.5 oz·in（36 g·cm），適用于低頻調節場景。
• ? 伺服安裝（534S） ?：采用球軸承，啟動扭矩0.7 oz·in（50 g·cm），適合高頻操作。

?2. 環境魯棒性?

• ?振動?：15g（2000 Hz），抗機械振動干擾。
• ?沖擊?：50g，滿足車載或重型設備需求。

?四、選型指南與實戰應用?

? 1. 型號編碼解讀（以534-1-2-103為例） ?

• ?首位?：型號（534=10匝）
• ?次位?：安裝方式（1=軸套，2=伺服）
• ?三位?：阻值（103=10kΩ）
• ?四位?：特殊要求代碼（如公差、線性度）

?2. 應用場景推薦?

• ?工業自動化?：搭配PLC實現閥門開度反饋，利用±0.25%線性度提升控制精度。
• ?測試設備?：作為精密電壓分壓器，通過10匝細調優化ADC采樣分辨率。
• ?醫療設備?：伺服安裝型號用于旋鈕式劑量調節，依托高壽命保障長期可靠性。

?五、設計注意事項?

1. ?功耗計算?：根據功率降額曲線（見圖“POWER RATING CHART”），在100°C環境下降至1.2W，需預留余量。
2. ?時序匹配?：在伺服控制中，需注意電位器機械延遲（<10°）對閉環響應的影響。
3. ?防護設計?：避免灰塵或化學氣體接觸電阻絲，推薦IP54以上外殼密封。
