在電力系統中，35kV及以下電壓等級的母線一般不考慮穩定問題，因此一般未裝設單獨的母線保護。南于中低壓母線上的出線多，操作頻繁，三相導體線間距離與大地的距離比較近，容易受小動物危害等原因，中低壓母線的故障幾率比高壓、壓母線高得多。由于人們對中低壓母線保護不夠重視，多采用帶有較大延時的后備保護來切除母線上的故障，往往造成事故的發展和擴大，造成了巨大的經濟損失。究其原因大多是因為沒有裝設單獨設置的中低壓母線保護，未能快速切除故障造成的。在設備的使用過程中母線上的操作比較頻繁，設備絕緣老化、機械磨損是必然現象，運行條件發生改變以及人為操作錯誤，會導致母線故障率升高，對變電站的運行存在安全隱患。

2 故障電弧產生的原因

發生在開關柜內部的弧光短路故障，究其原因可歸納為兩類，一類是設備原因，另一類是人為原因。將這些原因做具體分析，得到以下5種情況：

(1)設備絕緣故障。目前開關柜內部空間越來越小，造成開關柜中部分絕緣材料爬距不夠，絕緣強度不足，長期運行容易造成絕緣擊穿放電事故。

(2)載流回路接觸不良。這類因素一般是一次設備的連接部分不牢靠引起的。

(3)外來物體的影響。一般是老鼠等小動物的進入或工作人員工作結束后誤將扳手物品在開關柜內部。

(4)人為誤操作。由于操作人員操作目的不清楚，操作時精神不集中，會造成誤人其他帶電間隔、誤操作等。

(5)系統的原因。主要有系統容量逐年遞增、系統接地方式變化、電力電纜的廣泛應用、系統的諧振、繼保設備和安全自動裝置選型、配置不當?shù)纫蛩亍?/p>

3 故障電弧的危害

發生弧光故障時產生的明亮弧光，不但可能引起運行維護人員暫時性失明，巨大的聲響效應還可能引起人的休克，這些對人體的傷害都是巨大的。一旦燃弧時間超過了lOOms，其所釋放的便會迅速，而隨著燃燒時間的延長，將陸續造成開關柜內的各種電纜、連接銅排和鋼板等材料的燃燒、熔化。如果故障發生時，恰好有檢修、運行人員在開關柜周圍工作，特別是開關柜門因為工作需要已經打開的情況下，則故障電弧產生的巨大將會對工作人員造成巨大的傷害。

安科瑞弧光保護裝置

1.功能

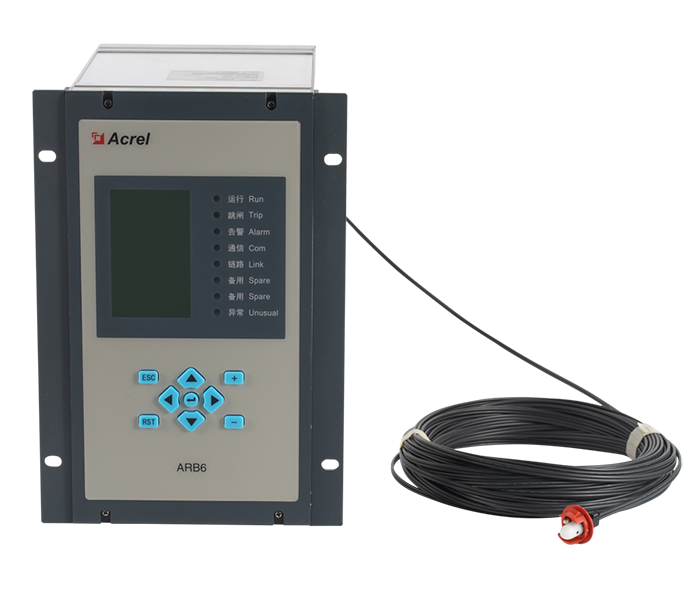

ARB6系列弧光保護裝置集保護、測量、監視、控制、通訊、故障錄波、事件記錄等多種功能于一體，能實時監測弧光信號、保護電流或電壓增量，可快速切除0.4kV~35kV中低壓配電系統的電弧光故障。

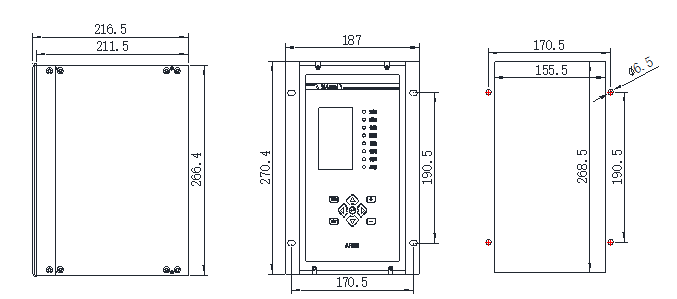

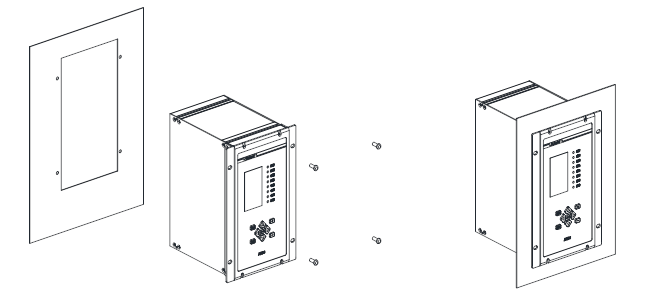

2.安裝和外形尺寸圖

探頭安裝場景

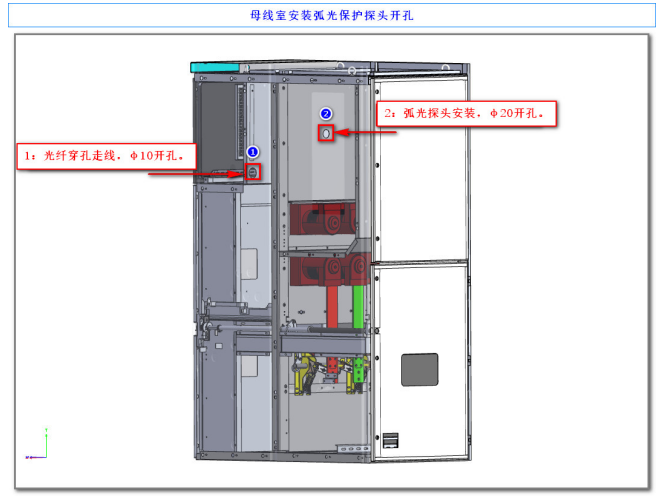

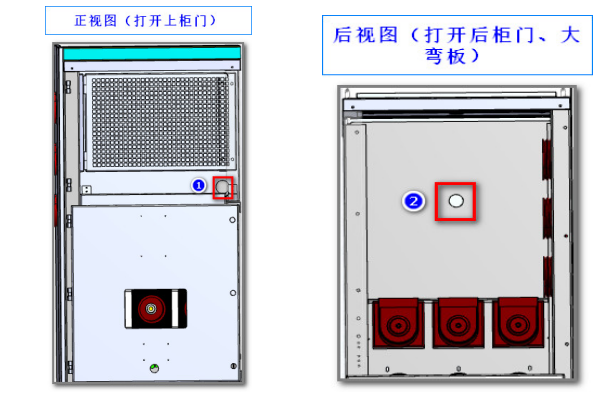

1）母線室弧光探頭安裝

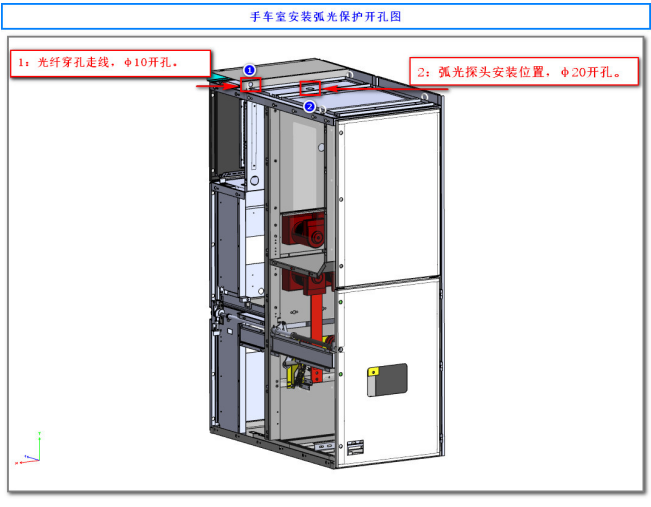

2）手車室弧光探頭安裝

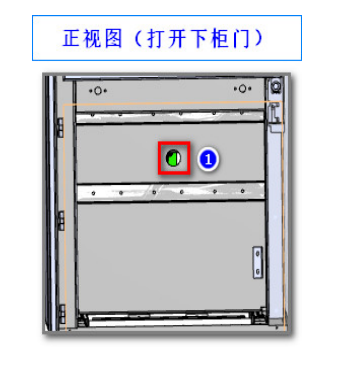

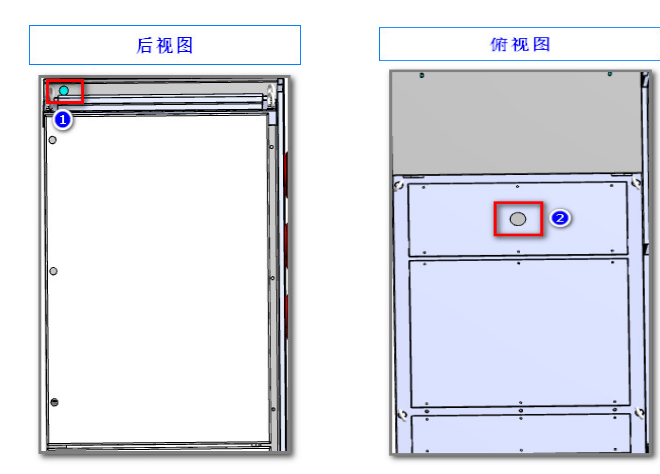

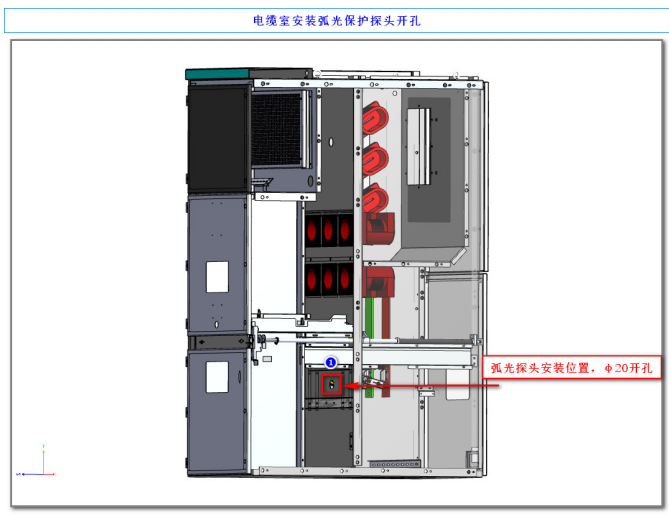

3）電纜室弧光探頭安裝

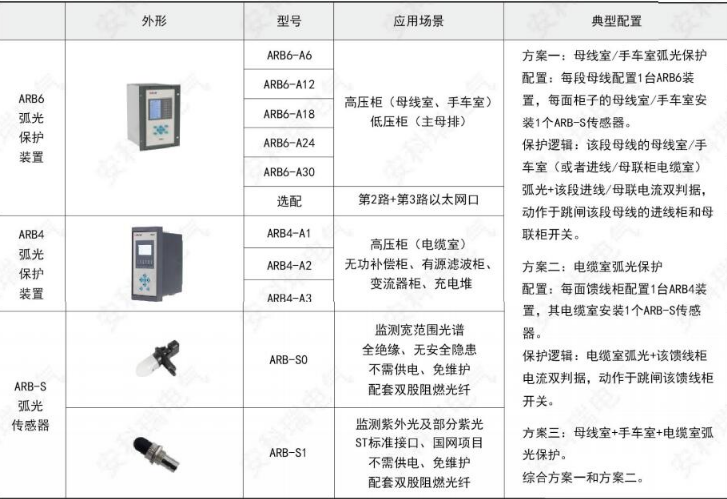

3.應用場景

弧光保護產品的優勢

1.快速響應

弧光保護產品能夠在毫秒級時間內檢測到弧光故障，并迅速發出跳閘指令，切斷故障回路，有效防止事故擴大。

2.可靠性高

弧光保護產品采用先進的傳感器技術和信號處理技術，具有較高的可靠性和穩定性，能夠在復雜的電氣環境下準確檢測到弧光信號。

3.適應性強

弧光保護產品適用于各種中、低壓電力系統，包括開關柜、配電柜、變壓器等設備，能夠滿足不同用戶的需求。

4.易于安裝和維護

弧光保護產品結構簡單，安裝方便，不需要對原有電氣設備進行大規模改造。同時，產品維護成本低，使用壽命長。

結論

弧光保護產品是一種重要的電氣保護設備，能夠有效防止弧光故障對電力系統和設備造成的損害。了解弧光產生的場景以及保護裝置的安裝位置，有助于用戶正確選擇和使用弧光保護產品，提高電力系統的安全性和可靠性。
