在工業控制、電力系統、醫療設備等對電源可靠性要求極高的領域，一款優秀的DC/DC電源模塊往往決定著整個系統的穩定運行。今天，我們要為大家詳細介紹海凌科電子推出的HLK-UR(A)B_YMD-10WR3系列隔離電源模塊，看看這款產品如何成為工程師心中的"放心之選"。

一、核心參數

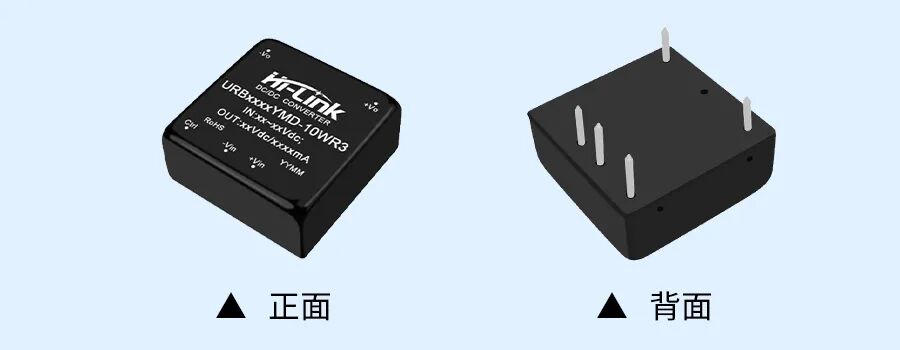

HLK-UR(A)B_YMD-10WR3系列是專為工業環境設計的10W隔離電源模塊，采用DIP封裝，兼具優異的散熱性能和電磁屏蔽效果。其4:1的超寬輸入電壓范圍，讓它在電網波動劇烈的環境中表現穩定。

其主要核心參數：
·輸出功率：10W

·轉換效率：高達91%（典型值）

·隔離電壓：1500VDC

·工作溫度：-40℃ ~ +85℃

·待機功耗：僅0.036W

·啟動時間：1ms

二、技術亮點

1.寬輸入電壓的實用價值

該系列提供24V、48V、110V三種標稱輸入版本，實際工作范圍覆蓋9V-160V。以24V版本為例，其工作范圍為9-36V，這意味著即使在電壓跌落至9V時，模塊仍能正常工作，為系統提供了充足的電壓冗余。

2.能效表現的工程意義

91%的轉換效率不僅意味著節能，更重要的是減少了熱量積累。在密閉的機箱環境中，每降低1℃的溫度，系統壽命就能得到顯著延長。這對于需要長期連續運行的工業設備尤為重要。

3.全面保護功能詳解

·輸入欠壓保護：24V版本欠壓保護點為6.5V（典型值），有效防止電池過度放電

·輸出過流保護：保護點設置為110%-200%額定電流，支持自恢復，減少維護成本

·輸出短路保護：可持續短路，故障排除后自動恢復

·輸出過壓保護：保護范圍為110%-160%輸出電壓

4.紋波噪聲的重要性

紋波噪聲低于50mVp-p（典型值），這個指標對于高精度ADC電路、傳感器信號調理電路至關重要。技術手冊中詳細介紹了雙絞線測試法，為工程師的測試驗證提供了明確指導。

5.容性負載能力的實際影響

模塊支持高達2500μF的最大容性負載（3.3V輸出版本），這意味著可以直接驅動大容量負載而無需額外的緩啟動電路，簡化了系統設計。

6.溫度特性的工程考量

產品提供了詳細的溫度降額曲線：在71℃環境溫度下可滿載輸出，到85℃時需降額至60%使用。這為散熱設計提供了明確依據。

三、設計建議及實用技巧

1.外圍電路優化配置

·手冊中提供了詳細的EMC外圍推薦電路：

24V輸入：推薦10mH共模電感、100μF/50V電解電容

48V輸入：推薦15mH共模電感、100μF/100V電解電容

110V輸入：推薦30mH共模電感、63μF/200V電解電容

·根據不同的輸出電壓，手冊推薦了相應的濾波電感值：

3.3V輸出：0.47μH

5V輸出：1μH

9V/12V/15V輸出：2.2μH

24V輸出：4.7μH

2.重要設計注意事項

總容性負載不能超過手冊標注的最大值，否則模塊無法正常啟動

容性負載時必須保證3%的最小負載

3.工程實踐價值

HLK-UR(A)B_YMD-10WR3系列的價值不僅在于其優異的性能參數，更在于其完整的技術文檔支持和可靠的質量保證。手冊中提供的測試電路、紋波測量方法、溫度降額曲線等實用信息，大大降低了工程師的設計難度。

4.模塊優勢：

·節省開發時間至少2-3周

·性能一致性更好

·認證齊全，加速產品上市

·完善的保護功能提升系統可靠性

四、產品選型及應用場景

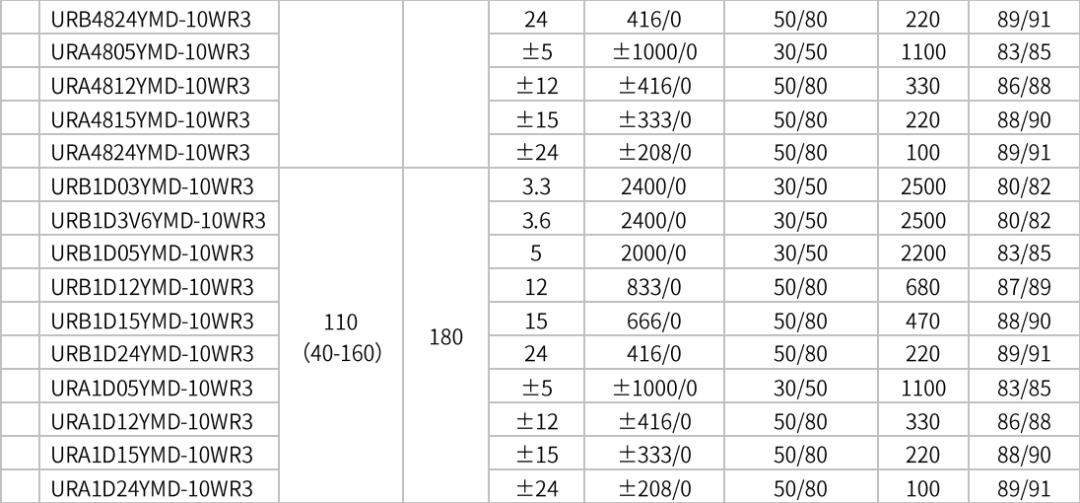

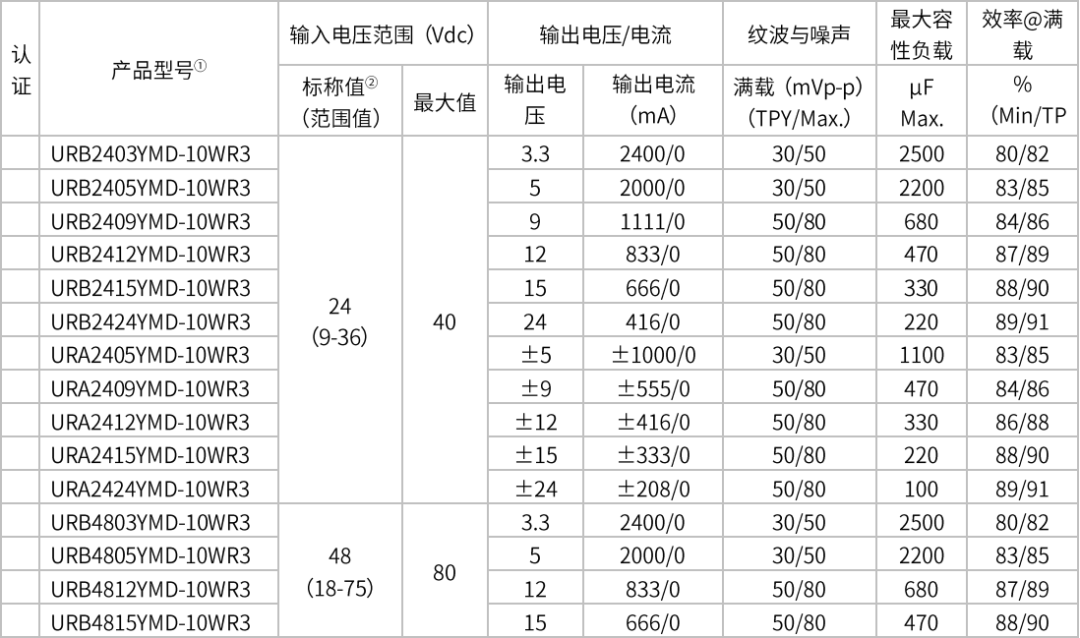

產品選型表

注：1、因篇幅有限，以上只是典型產品列表，若需列表以外產品，請與本公司銷售部聯系。

2、最大容性負載表示+Vo或-Vo可接的最大電容性負載，若超過該值，產品將無法正常啟動。

3、輸入電壓超過最大值，可能會造成產品永久損壞。

應用場景

1. 工業控制系統

在PLC、伺服驅動器等設備中，模塊的寬電壓輸入（9-36V）能適應車間電網波動，1500VDC隔離有效防止地環路干擾，確?？刂凭取?/p>

2. 電力監測設備

適用于變電站、配電網終端，110V輸入版本直接對接電力系統，金屬外殼，為采樣電路和保護裝置提供穩定電源。

3. 通信基站設備

5G小基站、工業交換機中，48V輸入版本高效轉換，低紋波特性保障通信質量，-40℃~+85℃工作溫度適應室外環境。

4. 醫療電子設備

病人監護儀、醫療傳感器中，模塊的低噪聲輸出（50mVp-p）確保信號采集精度，完善的保護功能滿足醫療安全要求。

HLK-UR(A)B_YMD-10WR3系列以卓越的穩定性和適應性，成為這些關鍵領域電源設計的首選方案。

五、總結

在可靠性至關重要的工業應用中，選擇HLK-UR(A)B_YMD-10WR3系列電源模塊，意味著選擇了經過充分驗證的電源解決方案。其出色的性能指標、豐富的功能配置和完善的技術支持，使其成為10W功率等級電源設計的理想選擇。無論是新產品開發還是現有產品升級，這款模塊都值得工程師們認真考慮。它能夠幫助工程師克服電源設計中的諸多挑戰，讓團隊將更多精力集中在核心功能的創新上。對AC/DC電源感興趣的可以看看《C系列電源模塊》《15W系列AC-DC電源模塊 轉換效率85%》。
