在快充、適配器、智能家電等眾多應用領域，一款高效、可靠、精簡的隔離式電源方案是產品穩定運行的基石。作為矽力杰半導體的長期合作代理商，浮思特科技始終致力于將前沿的電源管理技術與解決方案帶給我們的客戶。

今天，我們將與大家深度分享一款來自矽力杰的產品——SY6177FAC隔離式反激轉換器，看它是如何以簡馭繁，為小功率電源設計帶來革新。

在開發隔離式電源(如手機充電器、設備適配器)時，工程師們常常面臨幾個核心挑戰：

元件數量多：為了實現精確的恒壓(CV)/恒流(CC)控制，傳統的次級反饋方案需要光耦、精密基準電壓源等，增加了BOM成本和PCB面積。

效率與散熱：開關損耗直接影響整機效率與溫升，尤其在密閉空間內，散熱設計是一大難題。

待機功耗：滿足全球日益嚴格的能耗標準，低待機功耗已成為硬性指標。

尺寸限制：產品日益小型化，要求電源部分必須高度集成、結構緊湊。

SY6177FAC正是為解決上述痛點而生。它是一款高度集成的反激式穩壓器，其核心設計理念在于 “在原邊實現精準控制，從而簡化次邊設計”。

1. 核心革新：原邊CV/CC控制，告別光耦

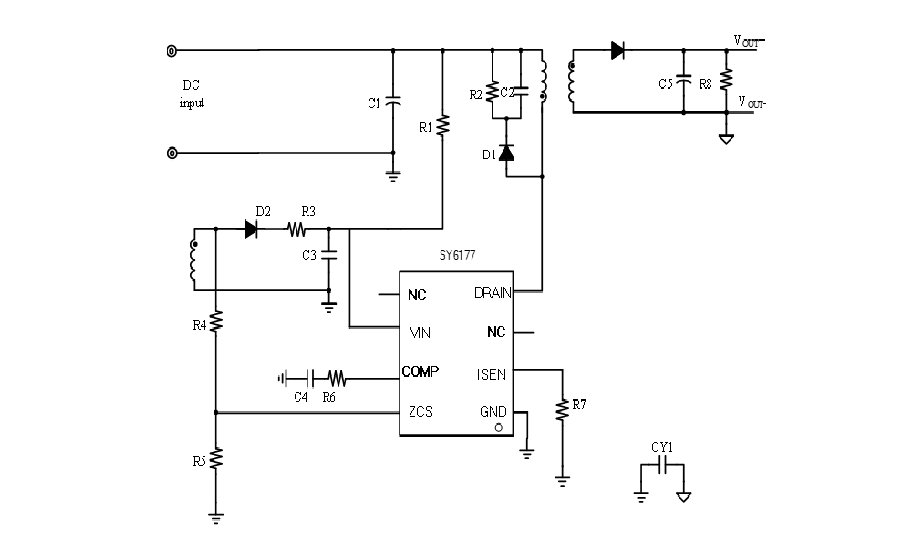

SY6177FAC最大的亮點在于其內置的原邊恒壓/恒流控制功能。它通過精準采樣輔助繞組的反饋信號，間接但高效地實現了對輸出電壓和電流的調節。

這一設計徹底省去了光耦隔離器以及次邊的控制電路。這不僅顯著減少了外圍元件數量，降低了系統成本和復雜度，更大大提高了系統的可靠性(光耦易老化是傳統方案的故障點之一)。對于追求精簡BOM和高可靠性的設計來說，這是一個決定性的優勢。

2. 高效之源：谷值導通技術與低開關損耗

芯片采用了原邊MOSFET的谷值導通技術(Valley Switching)。簡單來說，它能夠智能地在功率MOSFET兩端電壓最低(即谷底)的時刻開啟開關，從而最大限度地減小開關瞬間的電壓電流重疊區，顯著降低開關損耗。

這意味著更高的整機轉換效率和更低的芯片工作溫度。更高的效率有助于輕松應對能效標準，而更低的溫升則提升了產品在高溫環境下的長期可靠性，并簡化散熱設計。

3. 節能之芯：極低的啟動電流

SY6177FAC擁有典型值僅15μA的低啟動電流。這個特性允許設計者使用更大阻值的啟動電阻。

技術價值：直接帶來了更低的待機功耗和更高的啟動效率，幫助您的產品輕松滿足諸如歐盟CoC V5 Tier 2、美國DoE VI級等全球最嚴苛的能效法規。

4. 精巧之軀：高集成與緊湊封裝

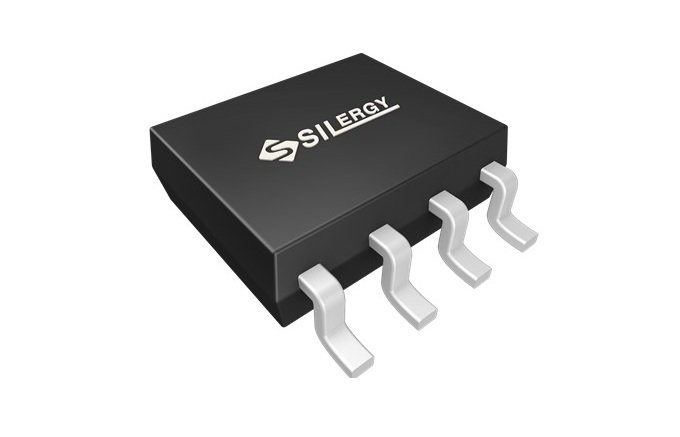

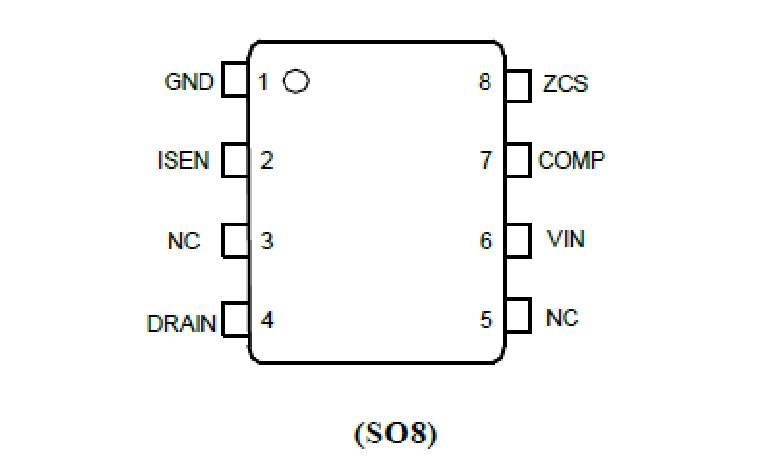

該芯片將耐壓200V的功率MOSFET和先進的控制電路集成于一身，并采用標準的SO-8封裝。

高度的集成化減少了外部器件，結合經典的SO-8封裝，使得整個電源方案非常緊湊，特別適合空間受限的緊湊型適配器、充電器以及各種智能設備的內置電源模塊。

憑借其高集成、高效率和高可靠性的特點，SY6177FAC非常適合以下應用：

·手機/平板充電器

·各種智能家電的輔助電源

·小功率AC/DC適配器

·IoT設備電源模塊

矽力杰SY6177FAC隔離式直流轉換器，以其創新的原邊控制技術，在性能、成本和尺寸之間取得了出色的平衡。它不僅僅是一顆芯片，更是一種致力于“化繁為簡”的電源設計哲學。

作為矽力杰值得信賴的合作伙伴，浮思特科技不僅提供這款優秀的芯片，更愿成為您的技術后盾。我們擁有專業的技術支持團隊，能夠?yàn)槟陧?xiàng)目選型、方案設計和調試優化中提供全方位的服務。
