采用CMOS工藝技術和創新電路技術，該ADS5263設計為能夠在低功耗下工作，并以4-Vpp全量量輸入實現極高的信噪比性能。采用低噪聲的16位前端級，接著14位ADC，該器件可提供85 dBFS最高10MHz的信噪比，最高可達30 MHz，且信噪比優于80 dBFS。

ADS5263 具有 14 位低功耗模式，作為四通道 14 位 ADC 工作。 這 16位前端階段被關閉，該部件的功耗幾乎只有16位模式。14位模式支持2-Vpp的全量量輸入信號，典型的74 dBFS信噪比。ADS5263可以在兩種分辨率模式間動態切換。這使得系統能夠在高分辨率高功耗模式或低分辨率低功耗模式下使用同一部件。
*附件：ads5263.pdf

該設備還配備了一個數字處理模塊，集成了多種常用的數字功能，如數字增益（最高可達12 dB）。它包含一個數字濾波器模塊，該模塊具有內置的減分濾波器（具有低通、高通和帶通特性）。 這 減壓率也可以編程（按2、按4或按8分組）。這使得它在窄帶應用中非常有用，可以利用濾波器提升信噪比和敲振諧波，同時降低輸出數據率。

該設備包含一種平均模式，可以對兩個通道（甚至四個通道）進行平均以提升信噪比。一個非常獨特的特性是可編程映射模塊，它允許輸入通道與LVDS輸出引腳之間的靈活映射。這有助于大大減少LVDS輸出路由的復雜性，并有可能通過減少PCB層數來實現更便宜的系統板。設備的規格范圍涵蓋工業溫度范圍–40°C到85°C。

特性

• 最大采樣率：100 MSPS
• 可編程器件解析
  • 四通道，16位，高信噪比模式
  • 四通道，14位，低功耗模式
• 16位高信噪比模式
  • 1.4 W 總功率，功率為100 MSPS
    • 355毫瓦 / 頻道
  • 4 Vpp 全尺寸輸入
  • 85 dBFS 信噪比在 f 處 在 = 3 MHz，100 MSPS
• 14位低功耗模式
  • 785毫瓦總功率，100 MSPS
    • 195 mW/頻道
  • 2-VPP 全量度輸入
  • 74-dBFS 信噪比，f值 在 = 10 MHz
  • 集成鉗（用于與
    CCD傳感器接口）
• 低頻噪聲抑制
• 數字處理模塊
  • 可編程FIR消極濾波器
  • 可編程數字增益：0 dB 至 12 dB
  • 2通道或4通道平均
• ADC輸入
  通道與LVDS輸出引腳之間的可編程映射——簡化了電路板
  設計
• 驗證
  FPGA/接收器數據捕獲的多種測試模式
• 串行LVDS輸出
• 內部與外部參考
• 3.3伏模擬電源
• 1.8伏數字電源
• 在1個時鐘
  周期內從6 dB過載中恢復
• 包：
  • 9毫米×9毫米64針QFN導彈
  • MRI
    系統的非磁性封裝選項
• CMOS技術

參數

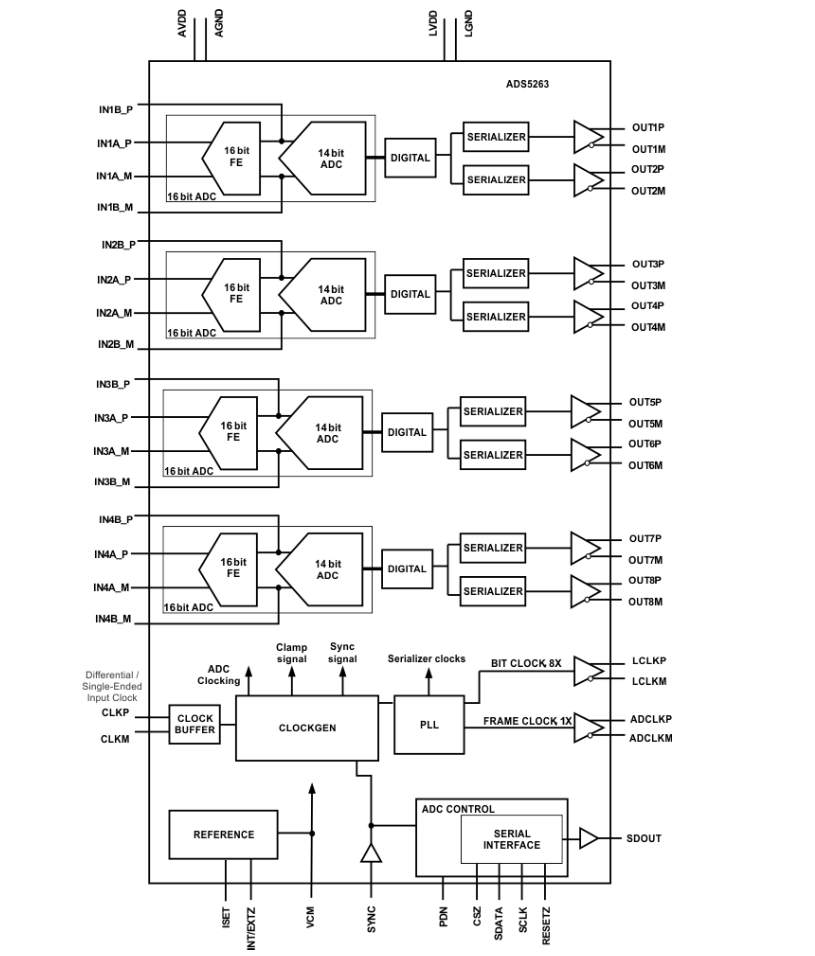

方框圖

ADS5263 是德州儀器（TI）推出的一款四通道中高速 ADC，最高采樣率 100 MSPS，支持 16 位高 SNR 模式與 14 位低功耗模式動態切換，集成數字處理模塊與靈活 LVDS 接口，適用于醫療成像（MRI 光譜）、CCD 成像等對精度與功耗有雙重需求的場景。

一、芯片基礎信息與核心特性

1. 基礎規格

• 文檔與型號 ：文檔編號 SLAS760D，2011 年 5 月發布、2015 年 11 月修訂；提供非磁性封裝選項（-NM 后綴），適配 MRI 系統。
• 供電與溫度 ：模擬電源（AVDD）3.3V，數字電源（LVDD）1.8V，無電源上電順序要求；工作溫度 - 40°C 至 85°C，結溫最高 125°C，滿足工業級環境要求。
• 封裝與散熱 ：9mm×9mm 64 引腳 QFN 封裝，結到環境熱阻 20.6°C/W，結到底部外殼熱阻 0.4°C/W，底部裸露焊盤需焊接至 PCB 接地平面以優化散熱。

2. 核心性能指標

• 分辨率與精度 ：16 位模式無失碼，INL±5 LSB（典型）/±12 LSB（最大），DNL±0.1 LSB；14 位模式為低功耗簡化版本，線性度表現穩定。
• 采樣與動態性能 ：最高采樣率 100 MSPS，16 位模式下 3MHz 輸入時 SNR 達 85 dBFS，SFDR 最高 89.7 dBc，ENOB 最高 12.8 Bits；14 位模式下 10MHz 輸入時 SNR 為 74 dBFS，總功耗僅 785 mW。
• 輸入與帶寬 ：16 位模式支持 4Vpp 滿量程輸入，14 位模式為 2Vpp；模擬輸入帶寬 700 MHz，支持差分輸入，輸入阻抗 2.5 kΩ（直流），適配中高頻信號采集。
• ESD 與可靠性 ：人體放電模型（HBM）±2000 V，靜電防護能力達標；支持 6dB 過載恢復，恢復時間僅 1 個時鐘周期，穩定性可靠。

二、關鍵功能模塊與工作原理

1. 核心功能模塊

• 雙模式架構與數字處理模塊 ：
  • 支持 16 位高 SNR 模式（總功耗 1.4W，每通道 355 mW）與 14 位低功耗模式（總功耗 785 mW，每通道 195 mW），可動態切換。
  • 集成數字處理模塊，包括 0-12 dB 可編程數字增益、2/4/8 倍抽取 FIR 濾波器（低通 / 高通 / 帶通可選）、2/4 通道平均功能，可通過數字處理提升 SNR 最高 8.5 dB。
• 靈活接口與映射功能 ：
  • LVDS 輸出支持 1 線 / 2 線接口， serialization 系數可選 14×/16×/18×，適配不同數據率需求；支持通道數據與 LVDS 輸出引腳可編程映射，簡化 PCB 布線。
  • 支持內部 / 外部參考模式，內部參考提供 1.5V 共模電壓（VCM 引腳），外部參考可通過 VCM 引腳輸入 1.45V-1.55V 電壓，提升溫度穩定性。
• 輔助功能 ：
  • 內置 CCD 傳感器接口鉗位功能，支持低頻率噪聲抑制（LFNS），優化直流至 1MHz 低頻段噪聲性能。
  • 提供多種測試圖案（斜坡、同步、去偏斜圖案），便于 FPGA / 接收器數據捕獲驗證。

2. 工作原理

• 采用電容開關差分采樣保持架構，結合多級小分辨率轉換與數字校正邏輯，實現高線性度轉換；采樣由外部輸入時鐘上升沿觸發，數據經過 16 個時鐘周期延遲后輸出。
• 模擬信號經差分輸入緩沖后采樣，16 位模式下通過完整前端放大與轉換鏈路輸出，14 位模式下關閉部分前端電路以降低功耗；數字部分支持偏移二進制 / 二進制補碼輸出格式，可通過抽取濾波器降低輸出數據率。

三、應用場景與設計建議

1. 典型應用

• 醫療成像 ：MRI 光譜系統，依賴非磁性封裝與高 SNR 特性，避免成像偽影。
• CCD 成像 ：通過集成鉗位功能與低功耗模式，適配 CCD 傳感器信號采集，平衡精度與系統功耗。

2. 設計注意事項

• 電源與去耦 ：AVDD 與 LVDD 需獨立供電，每個電源引腳就近并聯 0.1μF 去耦電容，電源源頭可搭配 10μF、1μF 電容組合，降低電源噪聲。
• 輸入與時鐘設計 ：
  • 模擬輸入需差分驅動，共模電壓需匹配 1.5V（VCM 引腳輸出），高頻輸入（>50MHz）需優化驅動電路，移除串聯電感避免帶寬限制。
  • 采樣時鐘支持差分（LVDS/LVPECL）或單端（LVCMOS）輸入，時鐘幅度 0.2Vpp-1.6Vpp，占空比 35%-65%，抖動需嚴格控制以保證動態性能。
• 布局與散熱 ：
  • 采用接地平面設計，模擬區域與數字區域嚴格分區，數字輸出走線避免與模擬輸入平行，減少串?dāng)_。
  • 底部裸露焊盤需通過過孔連接至 PCB 接地平面，大面積敷銅增強散熱，避免結溫超過 125°C 額定值。
• 校準與配置 ：上電后需通過硬件復位或軟件復位初始化寄存器；模式切換（如 16 位 / 14 位、數字濾波器開關）后建議重新校準，確保性能穩定。

四、關鍵配置與操作要點

1. 核心功能配置

• 工作模式選擇 ：
  • 分辨率模式：通過寄存器（Addr:B3）選擇 16 位高 SNR 模式或 14 位低功耗模式，支持動態切換。
  • 數字處理配置：通過寄存器選擇數字增益（Addr:2A）、濾波器類型與抽取率（Addr:2E-31）、通道平均模式（Addr:2C），18 位數據輸出需啟用 18× serialization 模式（Addr:46）。
• 接口配置 ：
  • LVDS 輸出：通過寄存器（Addr:46）選擇 1 線 / 2 線模式與 serialization 系數，數據格式支持偏移二進制或二進制補碼。
  • 參考模式：通過 INT/EXT 引腳與寄存器（Addr:42、F0）選擇內部 / 外部參考，外部參考需在 VCM 引腳輸入穩定電壓。

2. 操作流程

• 復位與初始化 ：上電后需通過 RESET 引腳（硬件復位）或寄存器（Addr:0）執行軟件復位，初始化所有寄存器至默認值。
• 模式配置 ：根據應用需求配置分辨率模式、數字處理模塊與 LVDS 接口參數，配置完成后等待 10μs（待機喚醒）或 60μs（全局掉電喚醒）使配置生效。
• 低功耗優化 ：支持單通道獨立掉電（Addr:F）與全局掉電 / 待機模式，未使用通道掉電后可降低功耗，重新上電后需等待穩定時間再啟動數據采集。
