方案導語

本方案基于ECP5702 PD誘騙芯片與FP8207 同步降壓充電芯片的組合方案，支持TYPE-C PD快充輸入，可實現最大3A的快速充電。

方案支持1-3節鋰電池、聚合物電池等多種電池類型，具有PD電壓智能請求、寬輸入電壓范圍、充電參數可調、高集成度及完善保護機制等特點。

01

方案原理

02

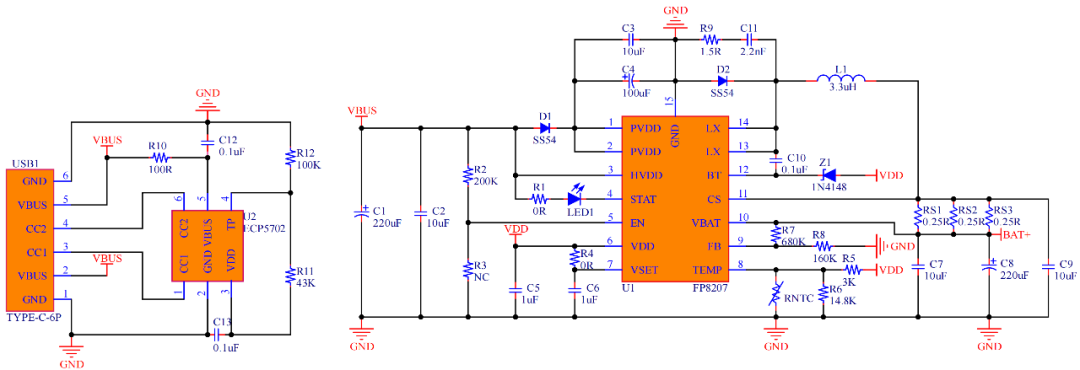

方案描述

本方案由前端協議芯片ECP5702和后端充電管理芯片F(xiàn)P8207協同工作。

ECP5702作為PD SINK控制器，負責與PD充電器進行通信，可以智能請求所需的電壓（5V/9V/12V/15V/20V），為后級電路提供穩定、高效的高電壓輸入。

FP8207是一款高效的同步降壓充電器，接收來自ECP5702的電壓，并將其轉換為精確可控的電流和電壓，為1-3節電池進行快速、安全的充電。

通過這種“前端誘騙+后端降壓”的架構，方案能夠從普通的PD充電器獲取最大功率，實現高達3A的大電流快速充電效果。

03

方案特點

① 智能PD電壓請求：

通過ECP5702可自動請求5V/9V/12V/15V/20V電壓，優化系統效率。

② 寬范圍輸出與輸入：

輸入電壓范圍4.9V-16V（通過ECP5702擴展至20V）；可編程電池充電電壓范圍4.1V-12.6V，支持1至3節電池充電。

③ 大電流快速充電：

支持高達3A的可編程充電電流，實現快速充電。

④ 高精度與高效率：

充電電壓預設精度±1%；固定500KHz開關頻率，支持94%占空比，系統效率高。

⑤ 全功能充電管理：

持自動充電流程（消流/恒流/恒壓）、充電狀態指示、電池溫度監測。

⑥ 全面保護機制：

集成輸入欠壓鎖定(UVLO)、過熱保護等多重安全措施，確保充電安全可靠。

⑦ 外圍簡潔-體積小巧：

兩顆芯片均需極少外部元件，有助于實現小體積、低成本的解決方案。

04

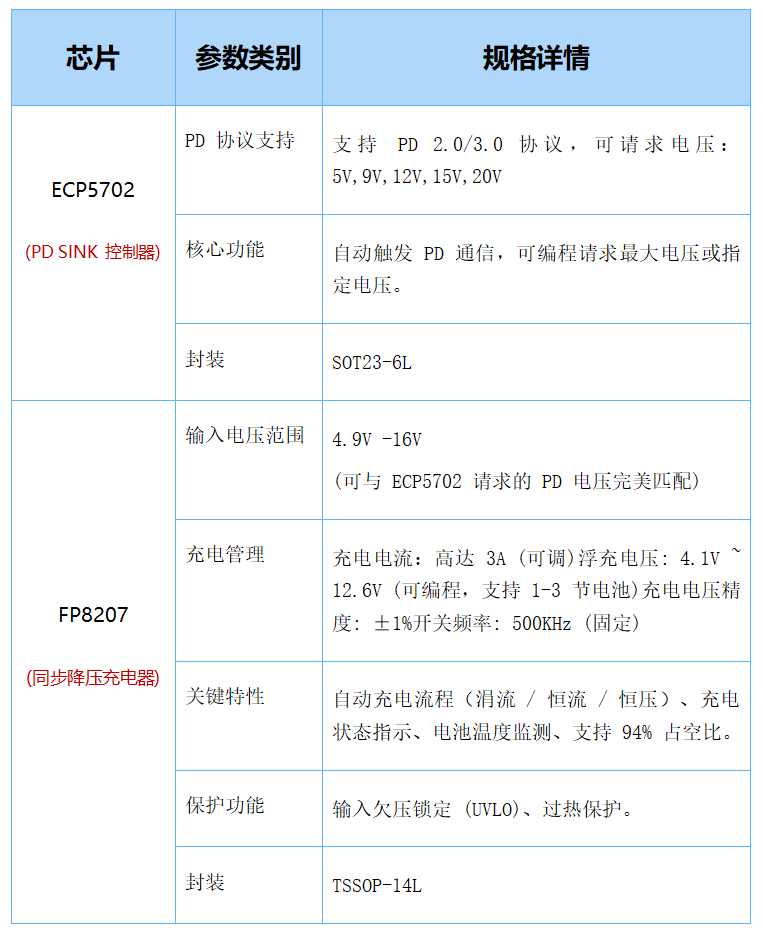

技術參數

05

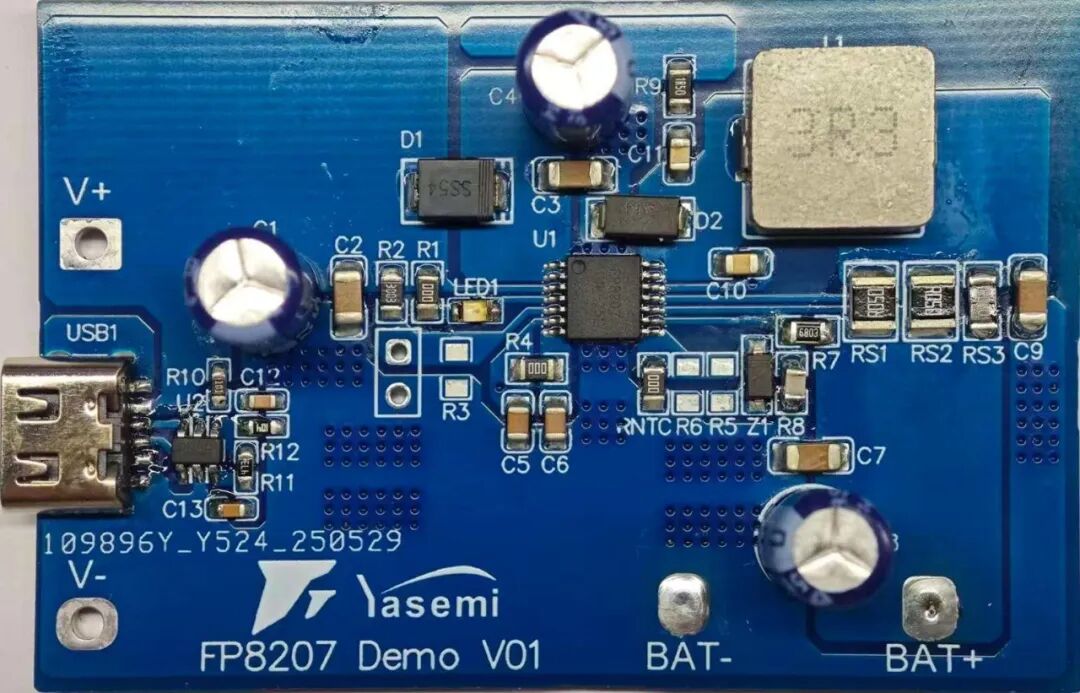

方案展示

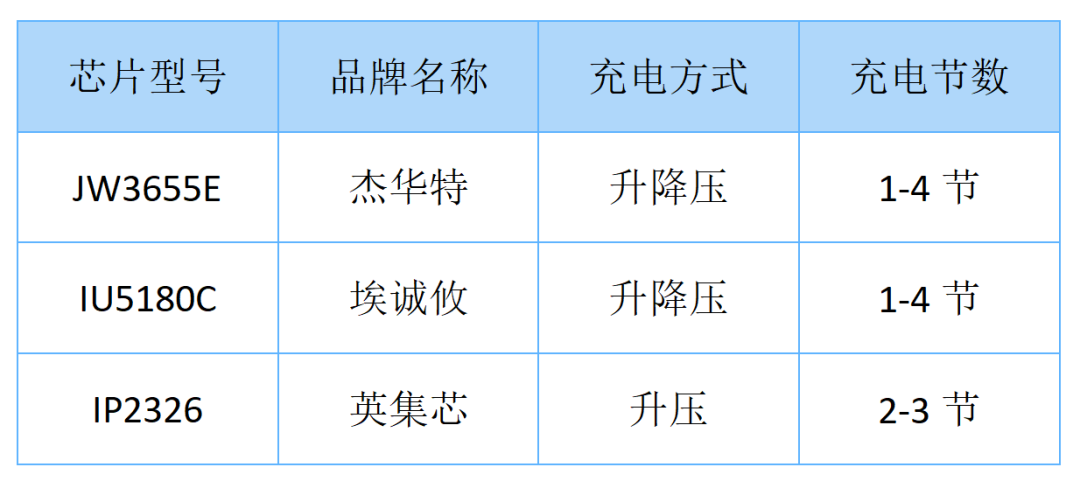

ECP5702可適配多款不同品牌的充電芯片，實現快充功能。
