引言：光伏行業現狀與技術需求

2025年，全球光伏行業迎來新一輪增長，中國企業在逆變器市場占據絕對領先地位。據最新數據，華為、陽光電源等龍頭企業在1-11月逆變器招標中標量均超20GW，合計占比近50%，全球市場集中度（CR5）高達71%。隨著光伏發電系統對效率和安全的要求日益嚴格，高精度電流傳感器成為逆變器核心部件的關鍵技術之一。本文將以CS1V霍爾閉環電流傳感器為例，探討其在光伏逆變器中的應用優勢及霍爾傳感器選型指南。

一、光伏逆變器中的電流監測挑戰

1.1 逆變器的核心作用

• 光伏逆變器負責將太陽能電池板產生的直流電轉換為交流電，并入電網或供負載使用，其效率直接影響光伏系統的發電收益。
• 逆變器需實時監測直流母線和交流輸出電流，以優化MPPT（最大功率點追蹤）算法，提升發電效率。

1.2 傳統開環霍爾傳感器的局限性

• 開環霍爾傳感器存在精度低（±1%–±3%）、溫漂大、響應慢等問題，難以滿足高性能逆變器的需求。
• 光伏電站面臨直流拉弧、漏電等安全風險，對傳感器的絕緣性能和故障檢測能力要求嚴格。

二、霍爾閉環電流傳感器的技術優勢

2.1 閉環霍爾傳感器的工作原理

• 閉環（補償）霍爾傳感器通過負反饋電路實時補償磁場，消除磁滯和非線性誤差，實現高精度、低溫漂、快速響應。
• 與開環傳感器相比，閉環傳感器的精確度和線性度顯著提升，適用于復雜電磁環境。

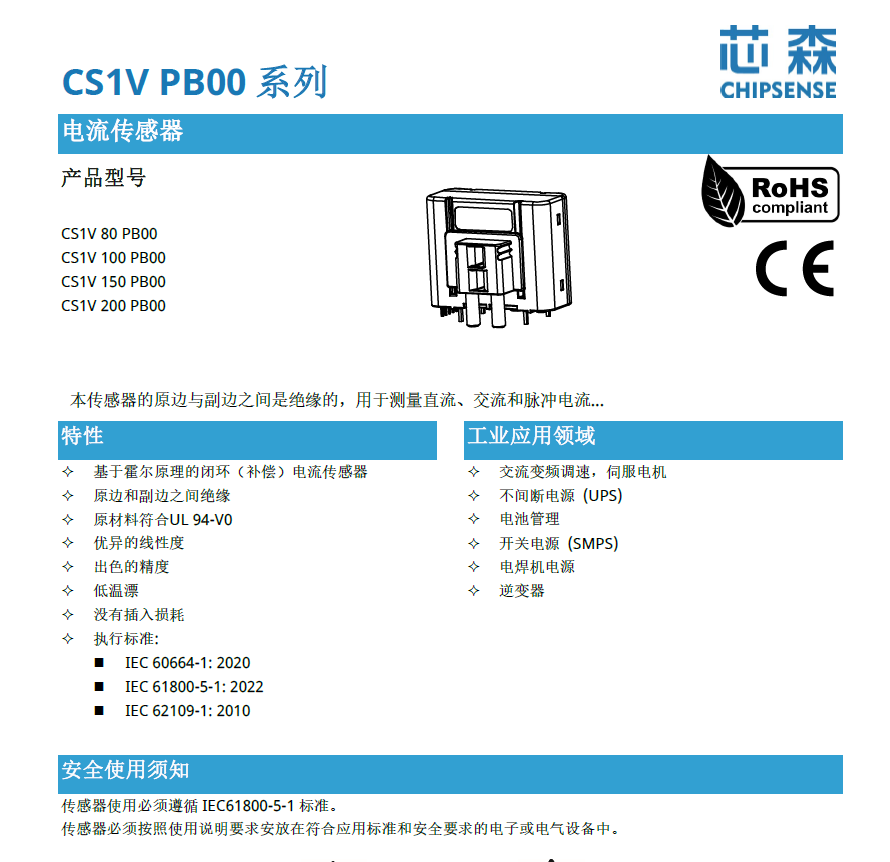

2.2 CS1V PB00系列的核心特性

• 高精度：

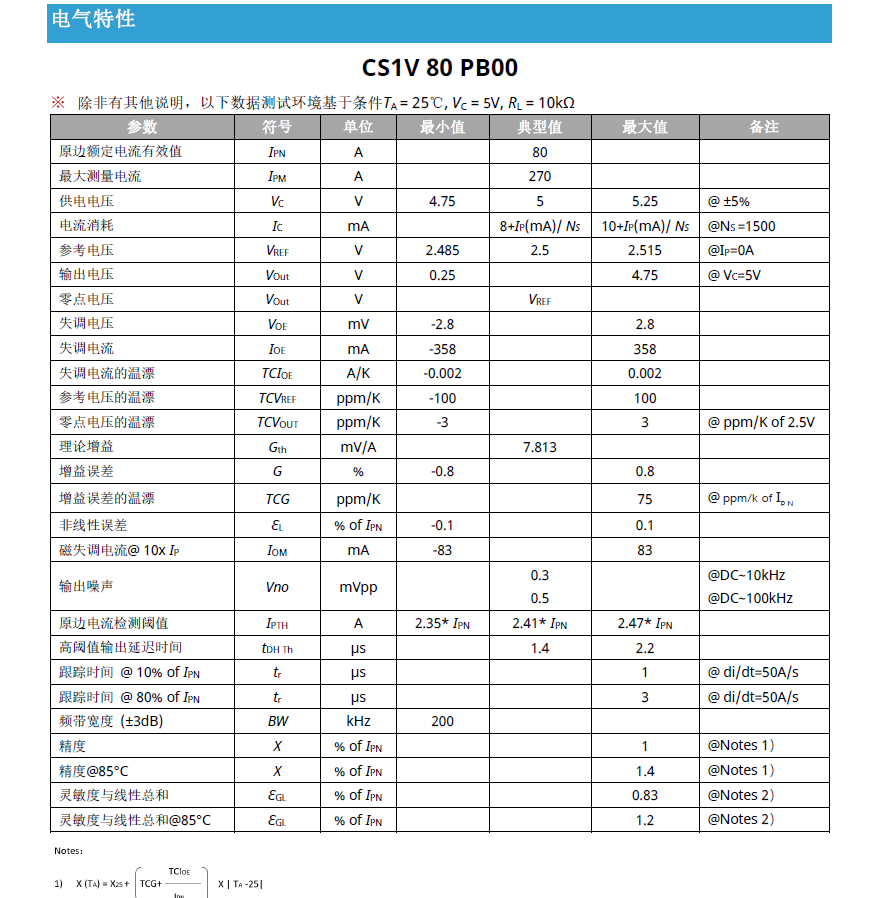

  • CS1V 100/150/200 PB00的增益誤差低至±0.65%，非線性誤差≤±0.18%，總精度在25°C時≤±1.1%；
  • CS1V 80 PB00的增益誤差為±0.8%，非線性誤差僅±0.1%，總精度≤±1%。
• 溫度穩定性：增益誤差溫漂≤75ppm/K，零點電壓溫漂≤±3ppm/K，確保在-40°C至85°C范圍內穩定工作。
• 寬帶寬：200kHz帶寬，適應高頻PWM控制，響應時間<3μs。
• 強絕緣性能：3kV AC隔離耐壓、8kV瞬態耐壓，符合IEC 61800-5-1、IEC 62109-1等標準。
• 低功耗：供電電壓4.75V–5.25V，電流消耗低，適合分布式光伏系統。

三、CS1V在光伏逆變器中的應用場景

3.1 直流母線電流監測

• 實時監測直流側電流，優化MPPT算法，提升發電效率。
• 兼容組串式、集中式逆變器，適應不同功率等級的光伏系統。

3.2 交流輸出電流檢測

• 確保并網電流質量，減少諧波，提高系統功率因數。
• 支持智能運維，集成遠程監控、故障診斷等功能。

3.3 故障保護

• 過流檢測閾值可達1.87–2.47倍額定電流，快速響應（<2.2μs），保護IGBT和功率器件。
• 結合絕緣電阻檢測，預防漏電風險，符合儲能安全標準。

四、霍爾傳感器選型指南

4.1 如何選擇電流傳感器？

• 精度需求：根據逆變器對MPPT精度的要求，選擇增益誤差≤±0.8%、非線性誤差≤±0.18%的閉環傳感器。
• 絕緣性能：光伏系統需選擇隔離耐壓≥3kV、爬電距離≥28mm的傳感器。
• 環境適應性：工作溫度范圍應覆蓋-40°C至85°C，確保戶外長期穩定運行。
• 成本與壽命：閉環傳感器成本高于開環，但長期運營收益（效率提升、故障率降低）顯著。

4.2 CS1V與LEM傳感器的對比

• CS1V作為國產電流傳感器，在性能上可替代LEM，且成本更低，適合大規模應用。

五、安裝與使用注意事項

5.1 電流傳感器安裝步驟

1. 確保傳感器原邊與副邊絕緣，避免危險電壓觸及。

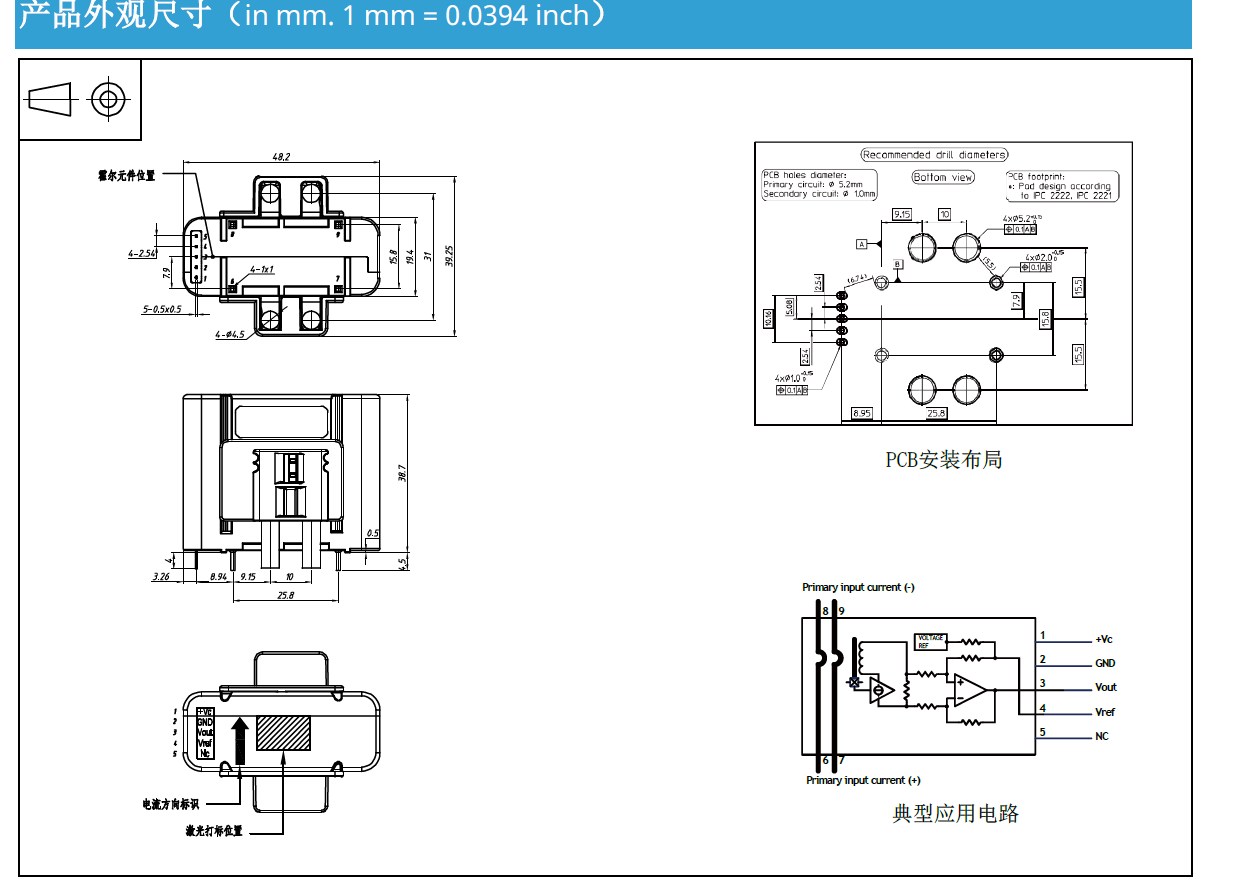

2. 按照PCB布局圖安裝，確保導電部分不外露，必要時加裝保護殼。
3. 連接供電電源（5V±5%），檢查輸出信號是否穩定。

5.2 風險預警

• 傳感器安裝必須嚴格遵循IEC標準，避免危險電壓觸及，確保系統安全。
• 長期高溫（>85°C）可能影響可靠性，需加強散熱設計。

六、市場前景與結論

• 隨著光伏行業對效率和安全的要求日益嚴格，閉環霍爾電流傳感器將成為高端逆變器的標配。
• 建議光伏企業在設計逆變器和儲能系統時，優先選用高精度、高可靠性的閉環傳感器，以實現發電效率和運營收益的雙提升。
• CS1V PB00系列憑借其高精度、強絕緣、快速響應等特性，已成為國產電流傳感器排行榜中的優選方案。
