目前市面上的空間光調制器LCOS-SLM產品中，濱松LCOS在高端市場中以更優秀的性能贏得了眾多用戶的好評——高線性度、高光利用率、高衍射效率，等等。下面，就高端領域比較常見的產品，進行一下參數對比。

一、光利用率(反射率)

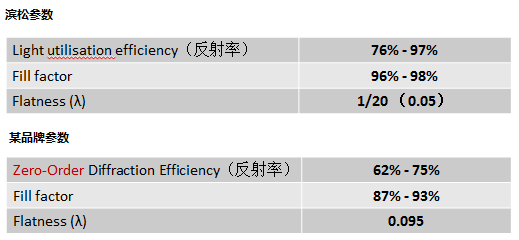

為了提高光的利用率，在調制的過程中將光能的損失降到最低，濱松的LCOS產品均為反射式。這里光利用率就定義為光經過LCOS液晶面反射的反射率。定義為：平均反射光強占入射光強的百分比。

濱松可以提供355nm-1550nm范圍內的OEM定制產品，我們可以為您專門優化您應用中需要用到的波長。另外，有些品牌將反射率稱為“零級衍射效率”，這其實是一回事，不要把“零級衍射效率/光利用率/反射率”與“一級衍射效率”混淆。

對比總結：對于會用到弱光或光能損失不能太高的領域，如冷原子、量子通信、光鑷等，反射率是一個比較重要的參數。

二、一級衍射效率

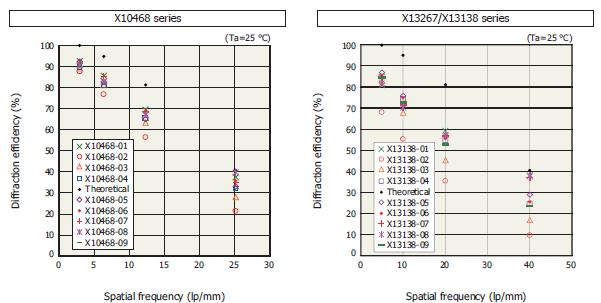

一級衍射效率才是LCOS真正的“衍射效率”，是通過加載閃耀光柵(將LCOS作為光柵使用)時，一級衍射光的能量占零級衍射光能量的百分比來定義的。

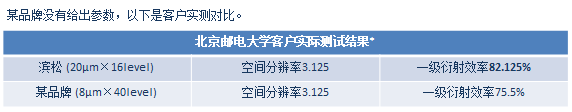

由于客戶光路中的損失，該結果可能低于標稱值，不可作為參數依據，只能說明對比效果(兩個品牌使用同樣的光路，光能損失相同)

對比總結：一級衍射效率體現了SLM的調制能力/調制精度，對于一切要求高精度調制的科研應用都是一個重要參數;尤其對于全息成像、全息點陣加工(包括三維點陣加工)、量子通信等結合光柵的應用至關重要。

三、線性度

相位調制的線性度在光調制的精度方面是一個至關重要的參數，而濱松致力于追求等高精度的調制，在線性度方面做到了行業頂級。線性度體現了SLM的調制能力/調制精度，對于一切要求高精度調制的科研應用都是一個重要參數，包括但不限于量子通信、激光機工、全息、光鑷、脈沖整形等。

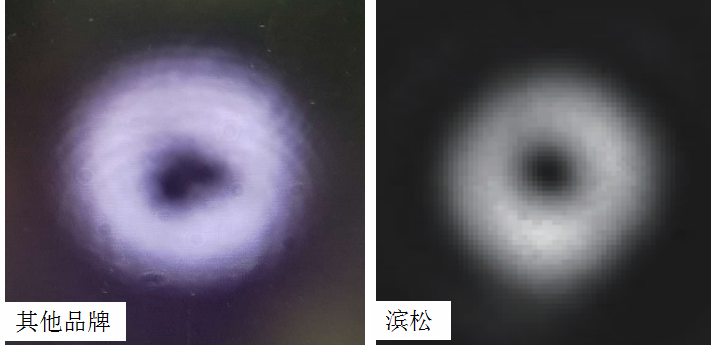

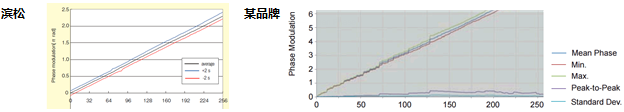

濱松針對沒各波長都有相應的線性度LUT，使用靈活方便，不存在中心波長。某品牌在常用的0-2π范圍內線性度很差。 線性度的好壞影響到兩個方面，一個是調制的精度，也就是影響到光斑的質量，例如下圖對于一階渦旋光的調制，線性度差就會導致光斑奇點形狀不圓。

另一方面就是使用的方便性，線性度差的SLM需要用戶手動進行LUT定標，需要額外的工作才能使用SLM，而濱松良好的線性度便為用戶省去了這個步驟，使操作更為便捷。

四、穩定性

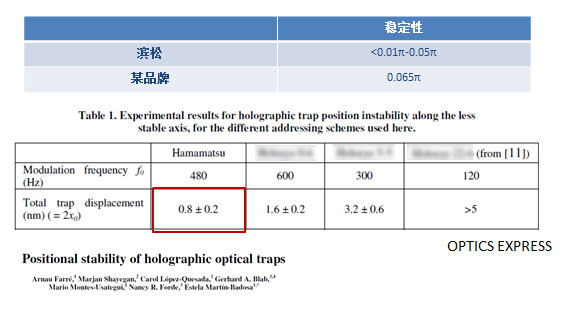

在光調制的精度方面還有一個重要參數是相位的穩定性。因為LCOS是通過交流電來驅動的，所以輸出光會隨著驅動頻率而浮動，下圖是-04型號的相位浮動范圍。

其中X10468和X13267系列的驅動頻率是240Hz(SVGA)，穩定性在±0.01π以內;而X13138系列的驅動頻率是120Hz(SXGA)，雖然比SVGA驅動的兩個系列稍差一些，但也能維持在±0.03π以內。

五、光閾值

LCOS是不能照射超過閾值的光的，如果超過閾值光強，則會發生損傷，輕則線性度下降，重則液晶層融化。

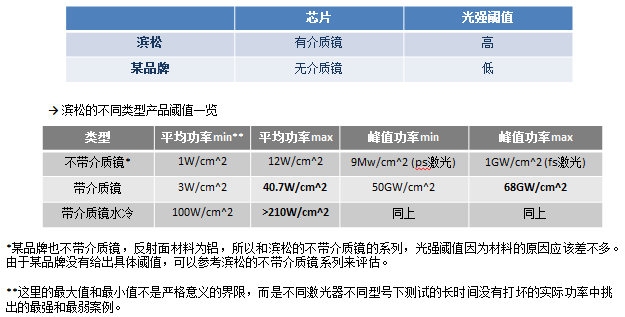

濱松LCOS的光閾值在同類產品中屬于較高的水平，具體值由于型號、波長、用戶使用的光源類型不同會有很大差異，請參考SLM可承受最大光強閾值表。對于需要強光的應用，例如激光加工，SLM的光強閾值是一個決定性的參數。

六、分辨率

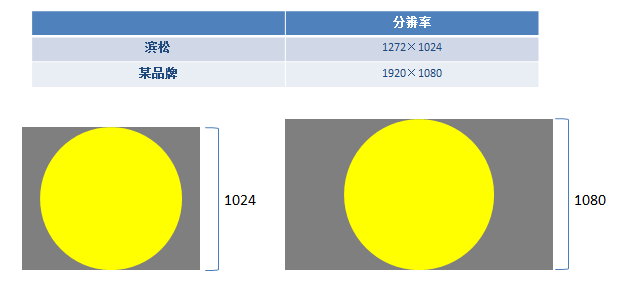

表面上看，濱松的分辨率要比某品牌低很多，但是從絕大多數激光器發出的光斑是高斯分布的圓斑的角度來考慮，可調制光斑的有效像素數并沒有明顯差異。

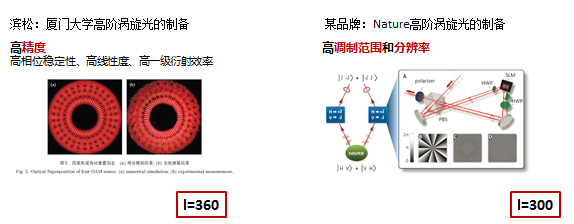

另外，雖然某品牌分辨率高，但是由于其影響調制精度的各項參數均較低，導致高階時光斑質量差，用戶無法使用，例如高階渦旋光濱松文獻中現在可以做到l=360, 某品牌只能做到300。

七、芯片自研，可定制

除了不可定制之外，非自主研發生產的芯片還受限于各項參數的影響，性能上大打折扣。例如某品牌所使用的某供應商芯片因為沒有介質膜而反射率低、光閾值弱。
