在電梯控制系統中，信號傳輸?shù)目煽啃耘c抗干擾能力直接影響設備運行安全。晶臺光電推出的施密特觸發器光耦（如KLH11L2-M）憑借其獨特的光電隔離與信號整形特性，成為電梯電路設計的核心組件。采用DIP-6封裝，支持1Mbps高速傳輸，輸入與輸出間隔離電壓達5000Vrms，有效解決電梯場景中的電磁干擾與信號失真問題。

電梯運行中，樓層傳感器、門限開關等設備產生的信號易受電機啟停、接觸器動作等產生的電磁噪聲干擾。晶臺施密特觸發器光耦通過其滯回特性實現信號整形：當輸入電壓超過高閾值時輸出高電平，低于低閾值時輸出低電平，有效濾除毛刺與抖動。例如，在基于單片機的電梯控制設計中，KLH11L2-M可將220V交流信號轉換為5V穩定方波，避免誤觸發平層校正裝置，確保計數脈沖準確性。

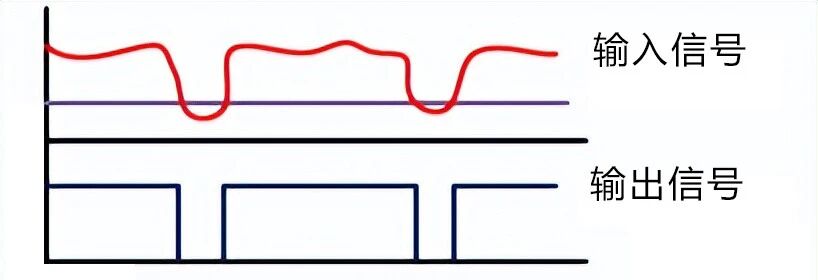

▲晶臺施密特觸發器光耦波形

電梯安全裝置（如緊急制動、門鎖檢測）需與高壓動力電路物理隔離。晶臺光耦的5000V隔離電壓可阻斷動力側干擾，防止故障擴散至控制電路。在SRC安全電路中，KLH11L1通過光電隔離將門區信號、硬件反饋輸入至微機系統，實現預開門控制與轎廂意外移動檢測。其寬溫度工作范圍（-55~+100℃）與SMD選項，適配井道高溫、振動等惡劣環境，保障安全功能持續有效。

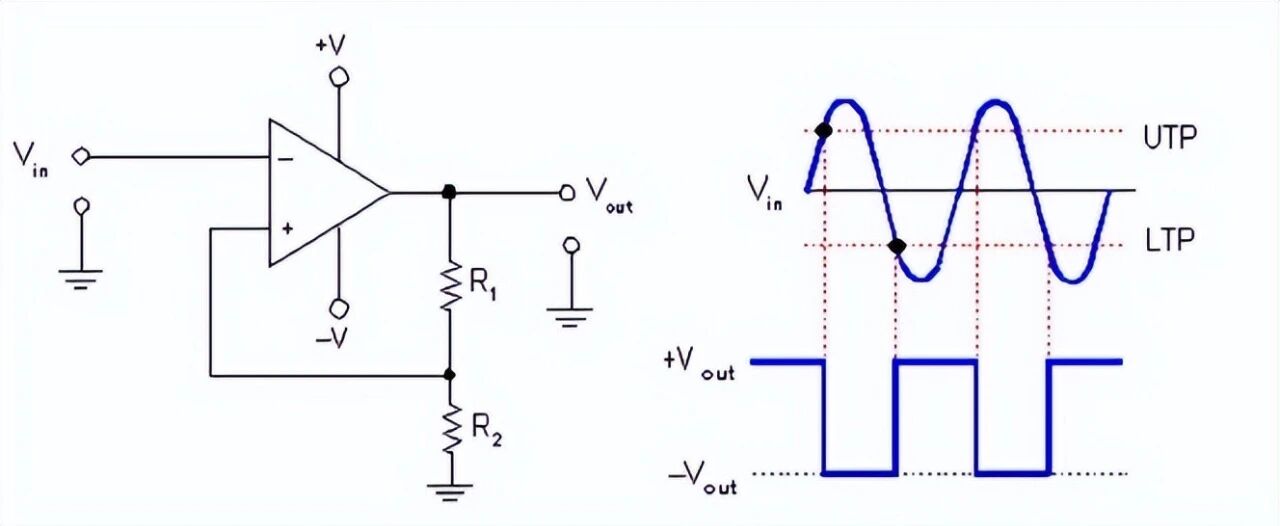

▲晶臺施密特觸發器光耦工作原理

晶臺施密特觸發器光耦以高性能隔離、抗干擾與信號整形能力，深度融入電梯控制系統，從底層信號處理到頂層安全設計，全方位保障設備運行穩定與乘客安全。
