eSIM架構全解析與測試方案：德思特ALifecom基站模擬器賦能全場景驗證

一、引言：eSIM的價值、趨勢與挑戰

eSIM（嵌入式SIM，通稱eUICC）是將傳統可插拔SIM卡功能嵌入設備的 可編程安全芯片 ，支持遠程下發與管理運營商配置文件（profile），替代物理換卡模式。

1. 產業發展與標準演進

隨著5G、車聯網（V2X/T-Box）、NB-IoT/LTE-M等技術推廣，eSIM應用場景快速擴展。GSMA發布的核心標準包括：

• SGP.22（RSP技術規范）：定義遠程配置流程；
• SGP.21（Consumer架構規范）：面向消費終端的架構設計；
• SGP.32（eSIM IoT規范）：優化低帶寬、無用戶界面場景的遠程配置體驗。

2. 典型應用場景

• 車載通信（T-Box） ：車輛出廠集成eUICC，生命周期內遠程切換運營商，支持車隊管理、遠程診斷、OTA、eCall等服務；
• 無線通信終端 ：消費產品支持“掃碼+一鍵激活”自助入網；工業IoT設備（如NB-IoT傳感器）強調批量下發與低維護成本；
• 運營商與全球化部署 ：運營商推出靈活套餐（短期漫游、MVNO快速上線）；跨國車企通過eSIM實現全球統一管理。

3. 發展動因與核心挑戰

二、eSIM三大架構深度解析

根據設備類型與場景，行業形成M2M、Consumer、IoT三類遠程配置架構，滿足不同領域的技術需求。

2.1 eSIM M2M架構：無人值守場景的“Push”模式

面向車載T-Box、工業傳感器等無人值守設備，核心特征是 運營商主動下發profile （“Push”模式）。

流程與優勢

1. 訂閱準備：SM-DP生成并加密打包profile；
2. 訂閱路由：SM-SR管理安全傳輸與激活/禁用操作；
3. eUICC安裝：設備端自動完成解密、寫入與激活；
4. 運營管理：支持遠程更新、切換，實現集中化運維。

典型應用 ：車載T-Box的本地運營商接入、智慧電網設備的長期在線監控。

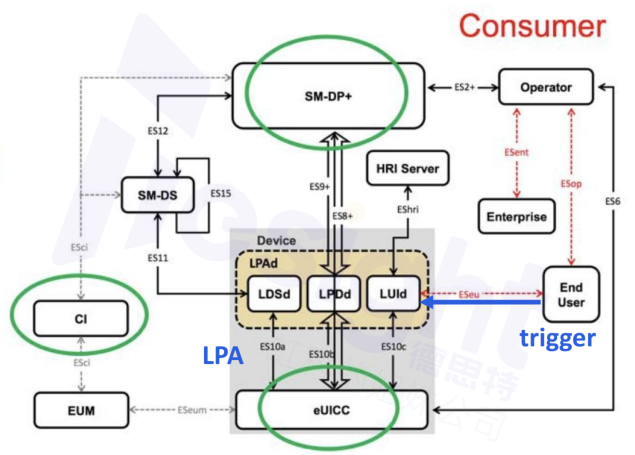

2.2 eSIM Consumer架構：消費終端的“Pull”模式

面向智能手機、智能手表等消費設備，核心特征是 用戶主動觸發profile下載 （“Pull”模式）。

流程與優勢

1. 用戶獲取激活碼：通過運營商渠道獲取QR碼或激活碼；
2. LPA發起請求：設備本地代理（LPA）向SM-DP+發起下載請求；
3. 配置文件下發：SM-DP+加密下發簽名的運營商配置；
4. 用戶管理：支持多profile切換、禁用與刪除。

典型應用 ：跨境旅行者快速接入本地網絡、虛擬運營商MVNO的自助入網。

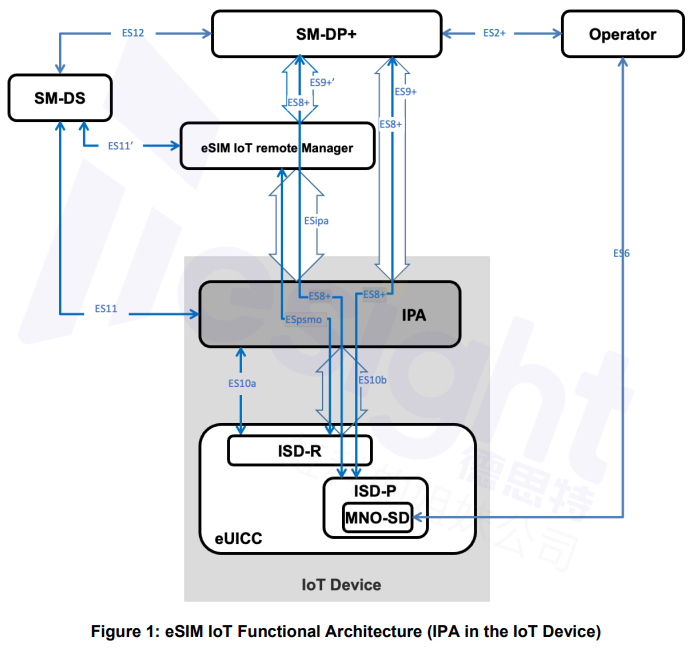

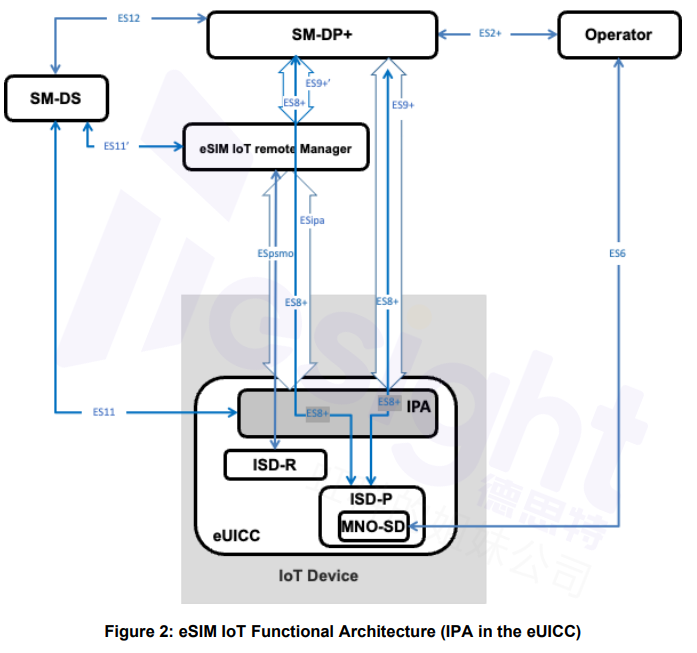

2.3 eSIM IoT架構：物聯網的輕量化方案

面向 海量IoT終端 （如傳感器、智慧表計），在M2M架構基礎上簡化交互流程，適配低功耗、低帶寬場景。

流程與優勢

1. 訂閱準備：SM-DP+生成加密的profile；
2. 訂閱路由：通過IoT Profile Assistant（IPA）建立安全鏈路下發；
3. eUICC管理：設備自動完成解密、存儲，IPA控制profile啟用/禁用；
4. 運營管理：支持遠程更新與切換，兼顧大規模部署與靈活性。

典型應用 ：智慧城市傳感器網絡、工業物聯網的批量設備管理。

三、三類架構差異對比

架構互補性 ：M2M滿足集中化管理，Consumer突出用戶體驗，IoT適配大規模物聯網，三者共同支撐車聯網、消費電子、工業IoT的融合需求。

四、德思特ALifecom基站模擬器：eSIM測試全場景方案

德思特ALifecom基站模擬器集成gNB/eNB與核心網功能，為eSIM三類架構提供精準測試支撐。

4.1 不同架構的測試實現

（1）M2M&IoT架構測試

需用戶提供eSIM供應商或運營商的配置文件，提取PLMN ID、AKA Key、IMSI等鑒權參數，導入基站模擬器后即可開展測試。

（2）Consumer架構測試

流程如下：

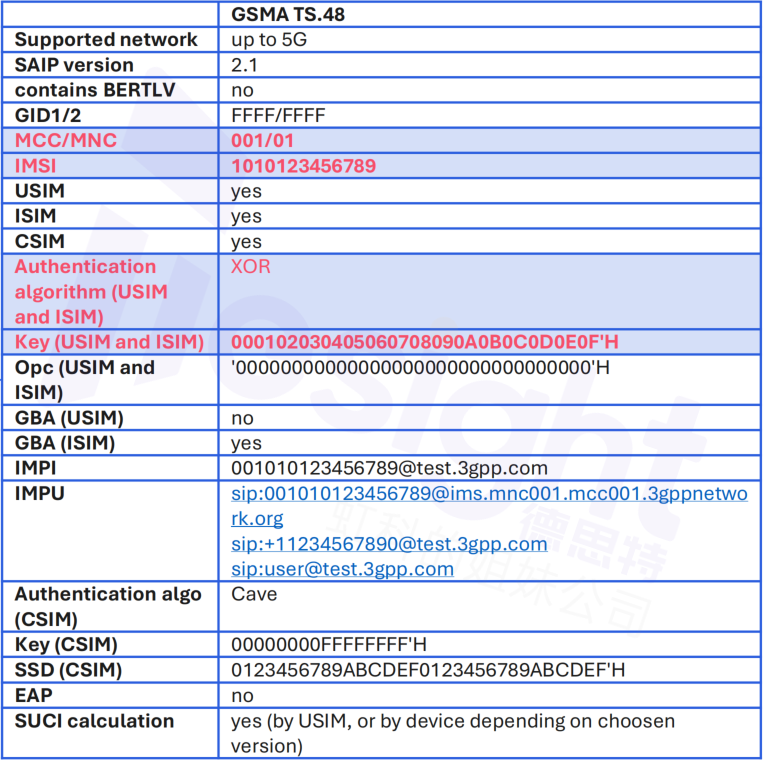

1. 獲取GSMA認證的CI（Certification Issuer）發行的eSIM配置文件；
2. 提供QR碼或激活碼形式的eSIM下載包；
3. 用戶將eSIM添加至待測設備；
4. 在基站模擬器中配置eSIM參數，啟動測試。

4.2 Consumer架構的eSIM配置方式

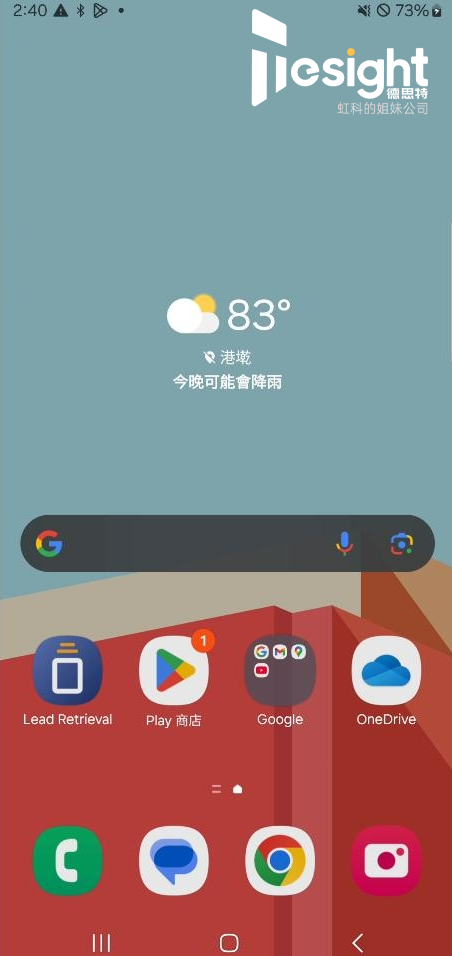

（1）設備具備相機掃描功能（以智能手機為例）

操作路徑： 設置→連接→SIM卡管理→新增eSIM ，掃描QR碼完成添加；支持一鍵移除或單獨刪除某一eSIM。

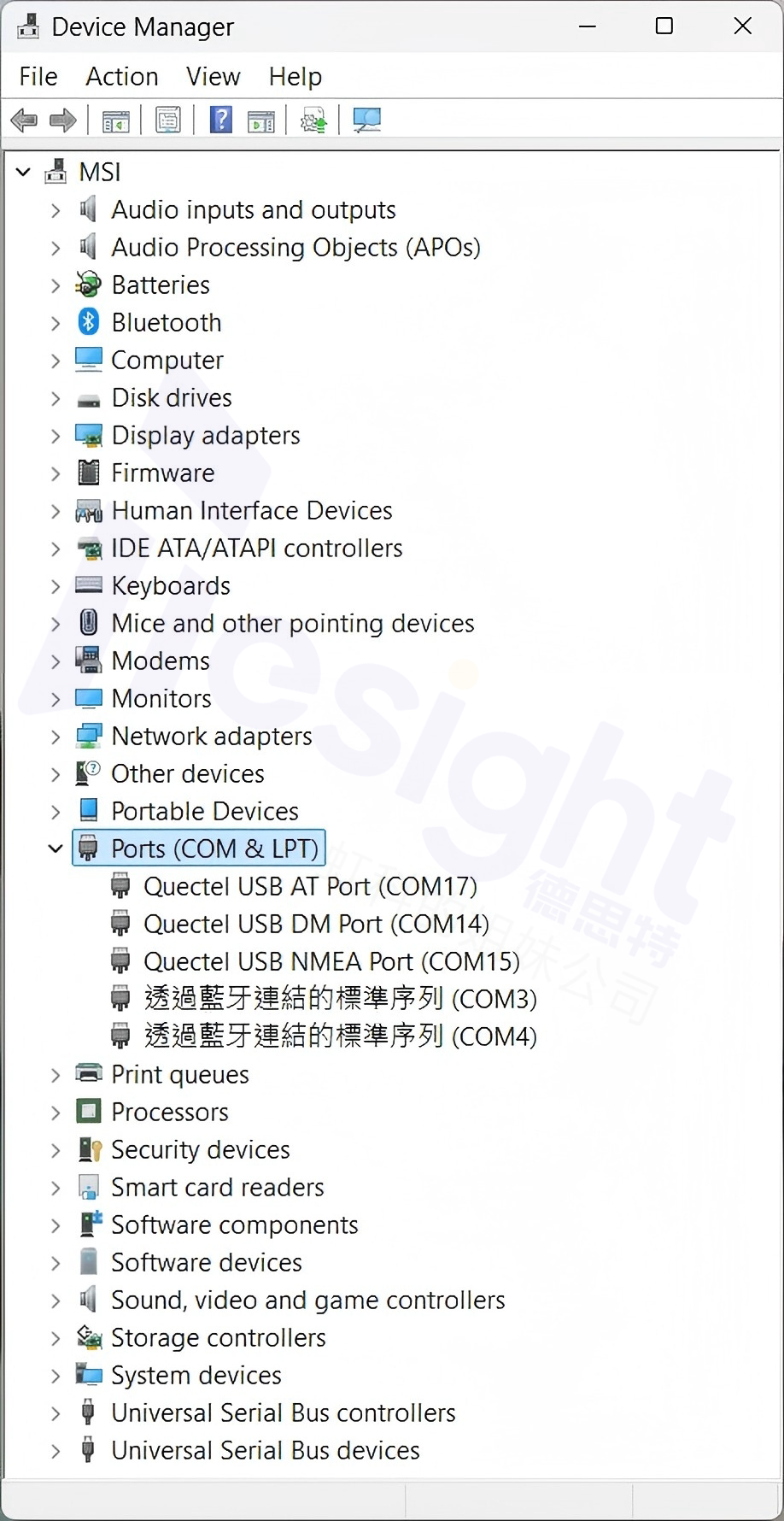

（2）設備不具備相機掃描功能（以模組為例）

操作路徑： 模組連PC→安裝驅動→網絡設置→蜂窩網絡→eSIM profile→Add profile ，輸入激活碼完成添加；支持重命名或刪除。

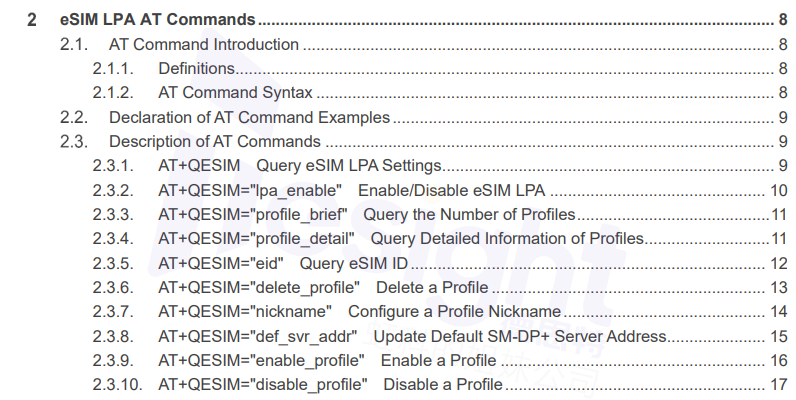

（3）通過AT命令配置（適用于無LPA的模組）

通過模組支持的AT指令集，直接下發eSIM配置文件，實現自動化管理。

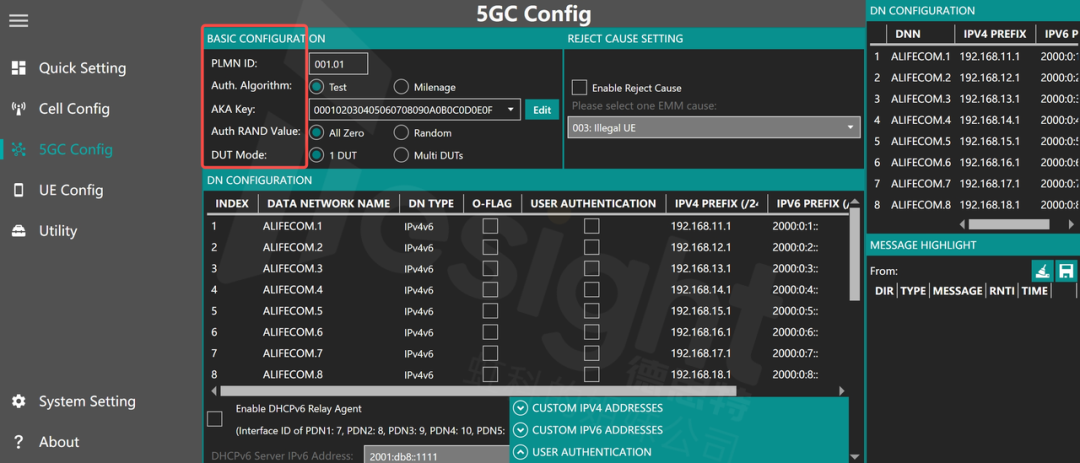

4.3 基站模擬器的eSIM參數設置

在德思特ALifecom配套CTS軟件中，通過5GC Config模塊設置PLMN ID、Auth Algorithm、AKA Key等參數，步驟如下：

1. 點擊“Edit→Add”添加eSIM配置文件；
2. 選擇目標eSIM，啟動測試。

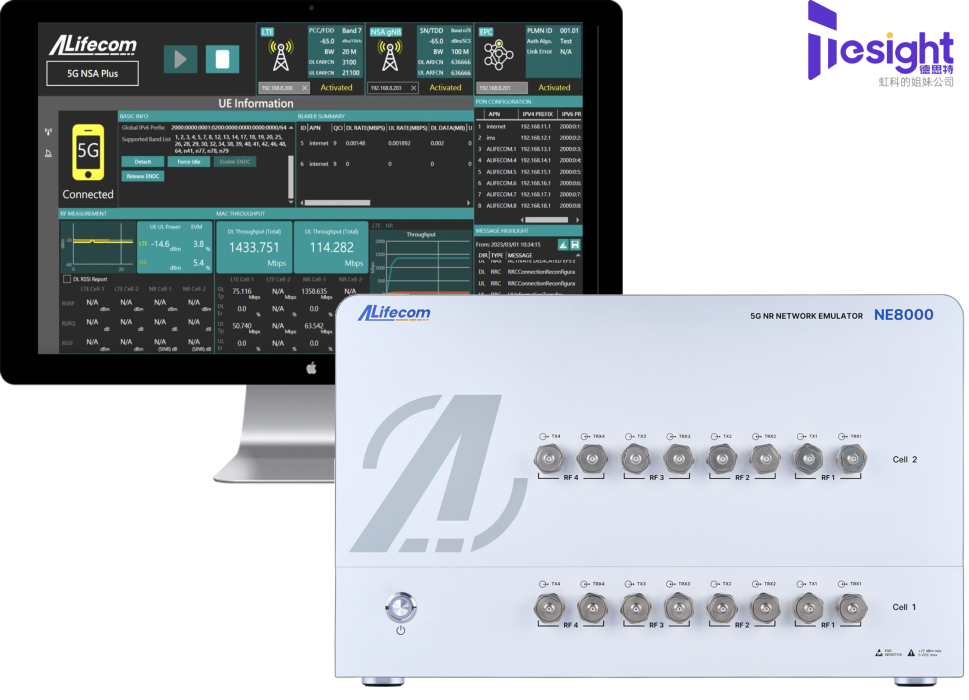

4.4 德思特ALifecom基站模擬器核心優勢

• 全協議覆蓋 ：支持4G LTE、5G NR（FR1/FR2）及NR-NTN；
• 高效并發 ：單臺設備支持DL 4×4 MIMO與16臺DUT并發；
• 高度集成 ：內建gNB、eNB與5GC/EPC核心網，模擬真實商用網絡。

五、聯系德思特與資源獲取

添加德思特小助手，加入測試測量行業群，獲?。?/p>

• eSIM測試方案細節；
• 基站模擬器產品手冊；
• 行業最新技術動態。
