首先，我們通過圖1的測試原理圖，可以解決以下兩大問題：①鑒于可控硅的觸發控制極通常不需要很大的驅動力，電壓也不要要太高，但是要求驅動信號根據待測物的特性發生變化。例如，利用其觸發電路，調整可控硅的導通角從而改變馬達的平均工作電壓實現對馬達的調速控制。

圖1 測試原理圖

②從根本上解決通常如圖11電路原理圖所產生的問題。從圖2看出，以前實驗者們往往會通過一個開關下面的電路來轉換測試信號的極性，此方法略微“笨拙”，且持續時間上不好把控。

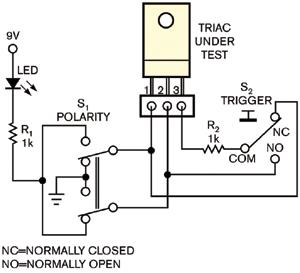

圖2 電路原理圖

另外，利用IT6400和IT7300系列電源的特點可以應對各種待測物的信號需求，以及解決產品品質存在的隱患。
①利用IT6400高速線性直流電源可提供雙極性輸出，且利用其LIST功能，不僅單步時間可調，還能實現波形的周期性循環，實現定制化的觸發信號輸出，應對各種待測物的信號需求。圖3和圖4分別顯示了它的面板波形圖。

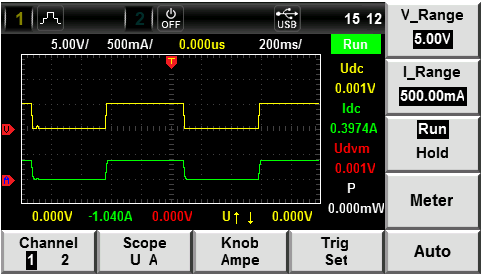

圖3 IT6400面板波形圖

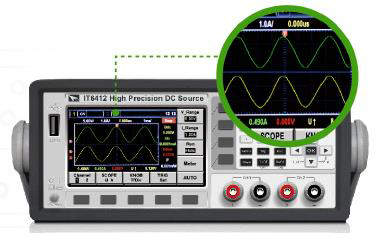

圖4 IT6400面板波形圖

②利用IT7300系列首創交流電源供應器TRIACDimmer(可控制調光及調速)功能，工程師可使用此功能對電燈，或電機等產品進行調光或調速測試以驗證產品在終端使用者使用調光或調速控制器時的狀況,存在產品品質的隱患。

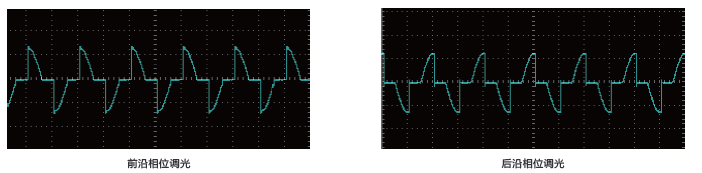

圖5 實際示波器測試圖

艾德克斯IT7600系列高性能可編程交流電源泛應用于新能源、家電產品、電力電子、航空電子設備、軍事與IEC標準測試的開發和運用等多個領域。IT6400系列直流電源因其雙極性設計，能為便攜式電池提供測試和電池模擬解決方案。
