導電疇壁（DWs）是新型電子器件的關鍵候選結構，但其納米尺度與宿主材料高電阻特性導致電學表征困難。Xfilm 埃利四探針方阻儀可助力其電阻精確測量，本文以四探針測量技術為核心，采用亞微米級多點探針（MPP），實現 BiFeO?（BFO）薄膜鐵彈 / 鐵電 71° 疇壁的無損、無光刻面內輸運測量，并給出了其電阻率的首次四探針測量值。

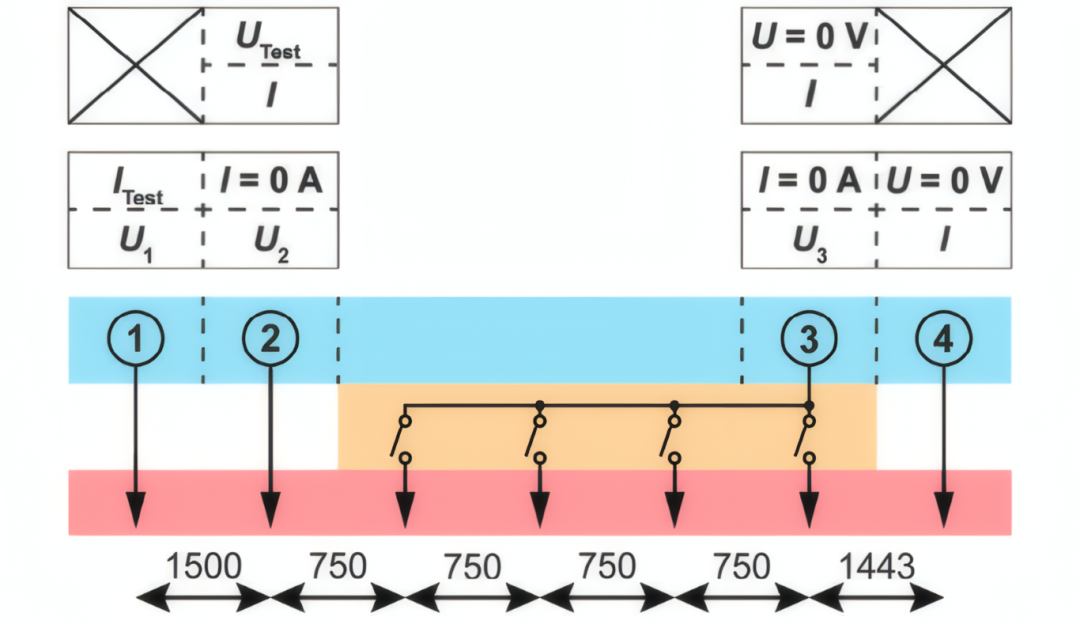

使用繼電器選擇有效探針，測量四個不同探針間距下的電阻

四探針測量：采用IVVI配置（外端針尖通電流、內端針尖測電壓），即外側兩個探針（如#1和#4）強制通過電流I_test，內側兩個探針（如#2和#3）則通過源測量單元強制零電流模式，精確測量其電勢差ΔU。本征四探針電阻計算為R_4P = ΔU / I_test，有效排除了接觸電阻的影響。

二探針測量：在兩個探針間施加測試電壓U_test，并測量電流I，電阻計算為R_2P = U_test / I。此結果包含所有串聯的接觸電阻與勢壘效應。

BiFeO?薄膜樣品制備與表征

/Xfilm

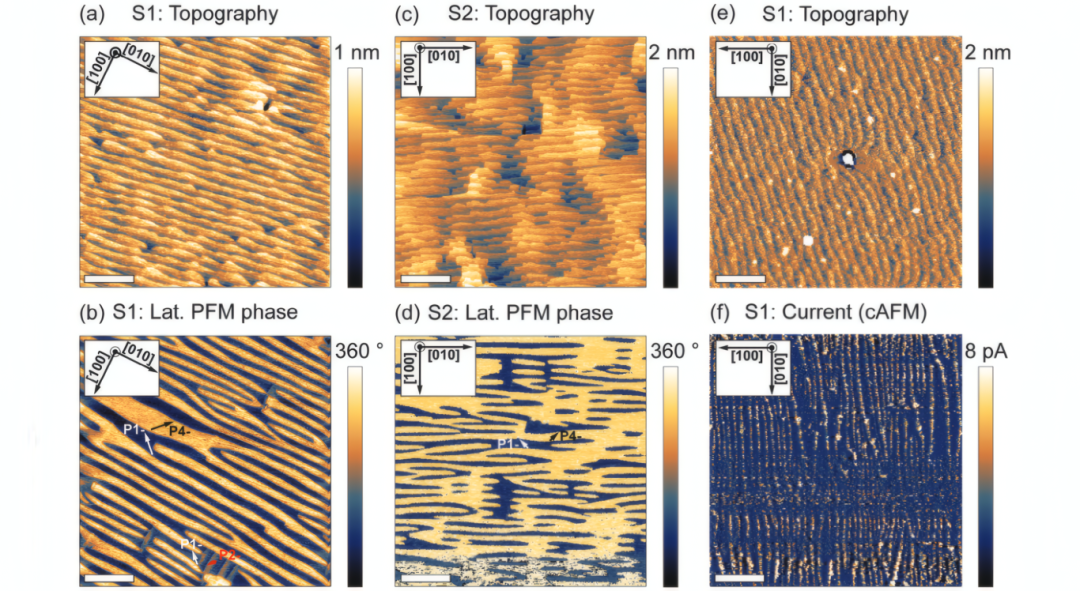

兩個具有長條紋鐵電/鐵彈疇的 BFO 薄膜樣品（S1 和 S2）的掃描探針顯微鏡圖像

兩個BiFeO?薄膜樣品（S1與S2）通過脈沖激光沉積在(001)取向的SrTiO?襯底上生長，名義厚度為55 nm。為確保面內測量時疇壁不被短路，樣品底部沉積了兩個晶胞厚度的絕緣性SrRuO?緩沖層。壓電力顯微鏡表征顯示，樣品具有長條狀的71°疇壁結構，主要沿襯底的[010]方向排列。

四探針測量的優勢驗證

/Xfilm

通過對比二點與四探針測量結果，本研究清晰地展示了四探針法的優越性。在一個典型測量中（圖3c），計算得到R_2P4 = 13.89 GΩ，而R_4P = 614.02 MΩ。即使將R_2P4根據測量距離進行歸一化，其值（4.63 GΩ）仍是R_4P的近8倍。這一巨大差異直觀地揭示了PtIr/BFO界面存在的巨大接觸電阻，凸顯了四探針法提取本征電阻的必要性。

疇壁的歐姆行為與統計測量

/Xfilm

在樣品S1和S2上沿疇壁方向進行的多個四探針電流掃描表明，在電流大于約100 pA后，電壓-電流關系呈現良好的線性特征。通過對高電流區數據進行線性擬合，直接從斜率中提取出R_4P。例如，在S1樣品的一個位置，擬合得到R = 453 MΩ，偏移電壓U_off = 0.24 V；而在另一位置，R = 842 MΩ，U_off = 0.16 V。這些接近于零的偏移電壓與線性的I-V關系，共同證實了疇壁在該電流區間的歐姆傳導特性。

單疇壁電阻率的提取

/Xfilm

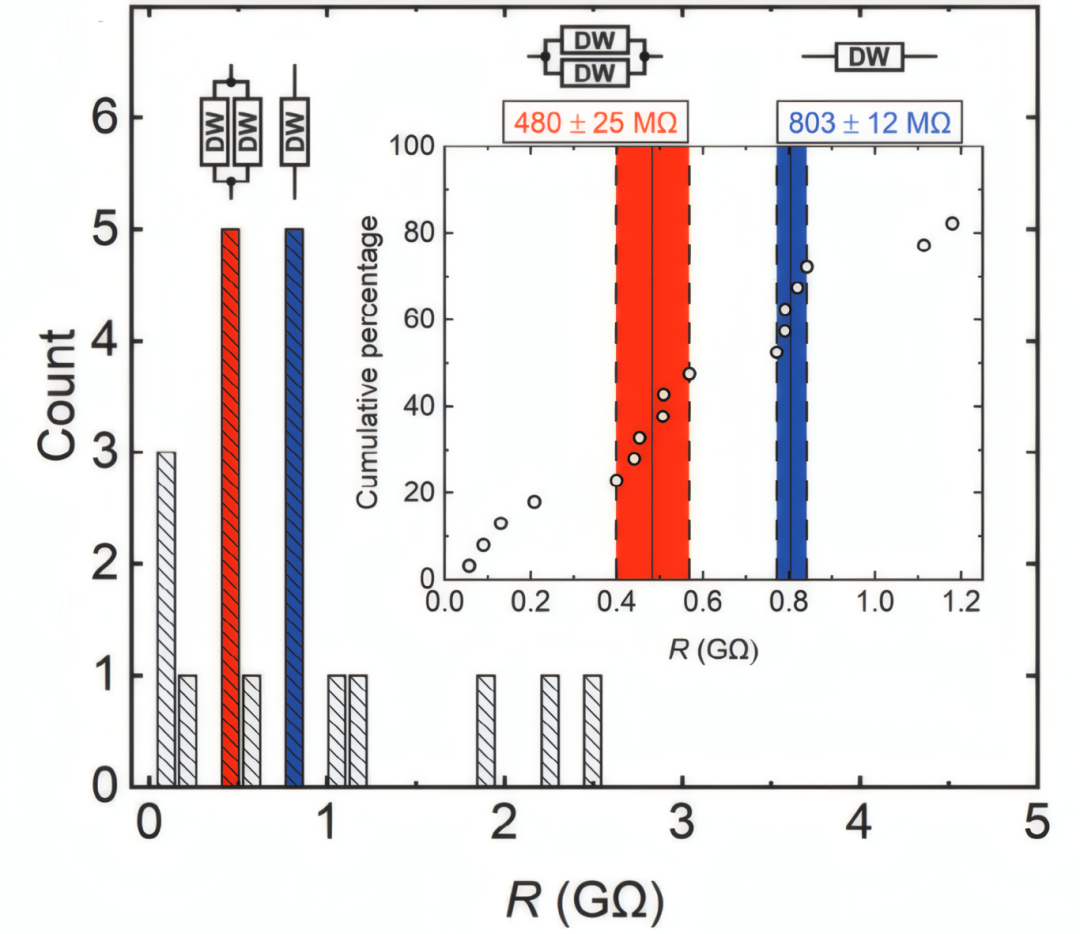

沿主疇壁方向測量的S1 上 20 個任意樣品位置的單次電流掃描，通過線性擬合提取電阻值的直方圖

為獲得單疇壁的電阻率，在具有高度有序疇結構的S1樣品上進行了20個不同位置的統計測量。電阻值呈現雙峰分布，形成兩個主要集群。將其歸因于探針同時接觸單個疇壁或兩個并聯疇壁的情形?；趩萎牨谇闆r下的電阻值803 MΩ，并假設疇壁長度為600 nm（內探針間距），疇壁有效高度為77.8 nm（考慮45°傾斜角），計算得到疇壁的方塊電阻R_s = 104 MΩ/□。進一步假設典型鐵電疇壁寬度為1-10 nm，最終得出疇壁的本征體電阻率為0.07 – 0.7 Ω·m。

各向異性與距離標度律

/Xfilm

通過單次探針著陸下的變間距測量，研究了電阻隨探針距離的變化規律。當測量方向沿疇壁時，電阻與距離呈線性關系，斜率為0.925 GΩ/μm，再次支持了歐姆傳導模型。當測量方向垂直于疇壁時，斜率增至3.31 GΩ/μm，約為沿疇壁方向的3.6倍。這一顯著的各向異性 強有力地證明了電流傳導主要由疇壁網絡主導，而非體相或表面泄漏，同時也排除了底界面導電的可能性。

本研究將亞微米共線四探針技術應用于鐵電疇壁的本征電輸運測量，成功揭示了BiFeO?中71°疇壁在高電流下的歐姆特性，通過四探針的IVVI 配置，排除引線與接觸電阻干擾，首次獲得單個疇壁的共線四探針電阻率（0.07-0.7Ω?m），證實大電流區域（≥100pA）的歐姆行為，為疇壁導電機制研究與器件應用提供關鍵數據支撐。該技術適用于各類高阻、非均勻、各向異性功能材料中納米尺度導電網絡的電學表征。

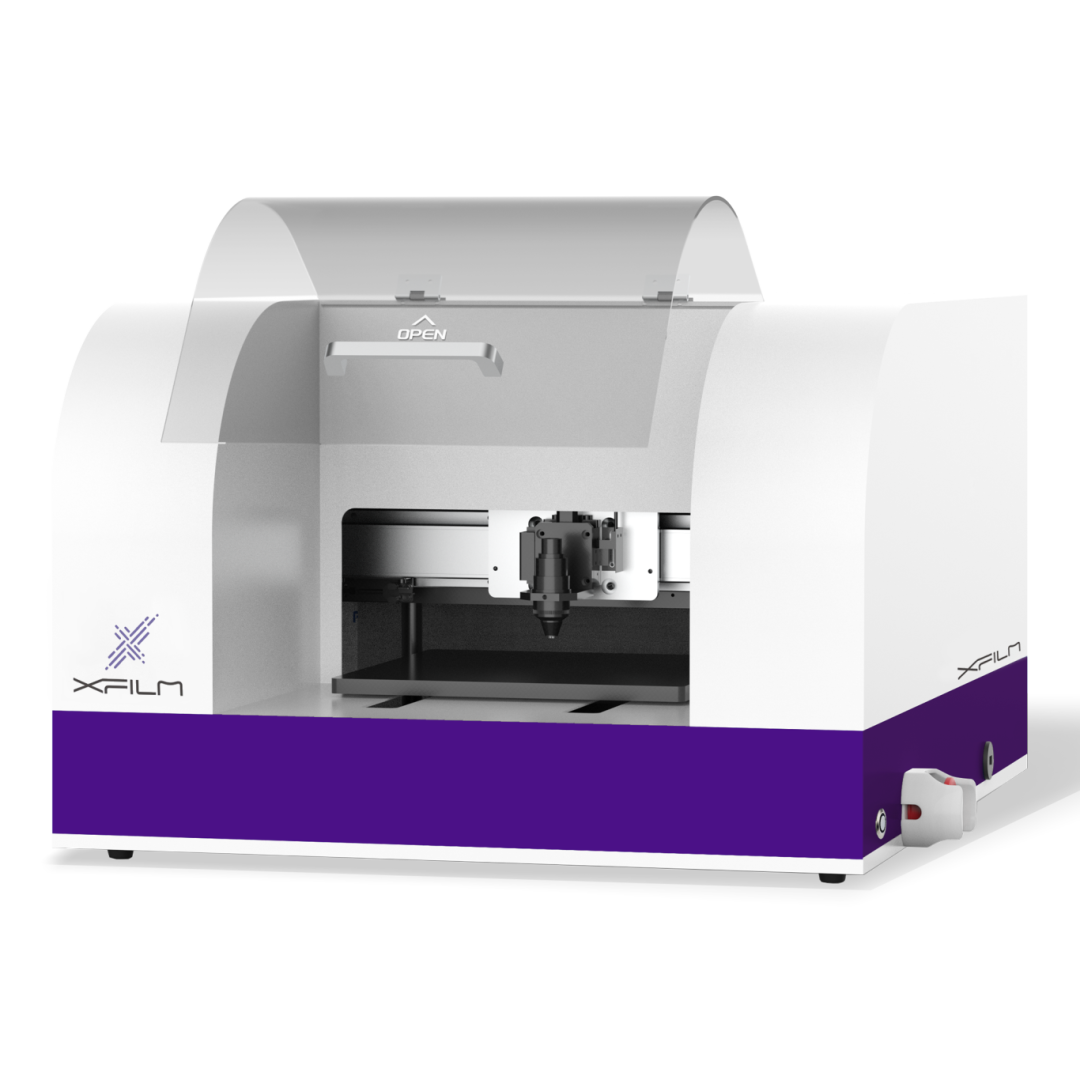

Xfilm埃利四探針方阻儀

/Xfilm

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電導，可以對樣品進行快速、自動的掃描，獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量優勢，助力評估電子器件材料的電阻特性，推動多領域的材料檢測技術升級。
