一、案例背景與項目痛點

案例背景：

某汽車零部件制造商新建一條自動化裝配線。其主控制系統采用在工控領域廣受歡迎的西門子S7-1200PLC，其原生網絡為PROFINET。然而，由于技術選型、成本優化或特定工藝要求，生產線上的多臺精確定位設備（如機械手、傳送帶定位模塊）選用了支持EtherNet/IP協議（常見于羅克韋爾等品牌生態系統）的高性能伺服驅動器。

項目痛點：

1.協議壁壘，直接通信無望：西門子S7-1200的PROFINET協議與伺服驅動器的EtherNet/IP協議互不兼容，如同兩個使用不同語言的人，無法直接進行指令與狀態數據的交換。

2.控制精度難以保證：無法實現實時、高速的位置指令發送和位置反饋接收，導致運動控制存在延遲或誤差，影響裝配精度和生產節拍。

3.系統集成度低：伺服驅動器成為“信息黑盒”，其運行狀態、故障報警、扭矩反饋等關鍵數據無法上傳至主PLC，更無法集成到上層MES（制造執行系統），難以實現預測性維護。

4.布線復雜與成本失控：若為伺服系統單獨配置一套支持EtherNet/IP的控制器（如另一品牌PLC），將導致系統架構復雜、硬件成本翻倍、布線工程量大增。

5.調試與運維困難：工程師需要同時掌握兩套不同的網絡配置與調試工具，增加了人員技能要求與調試周期，日常維護和故障排查也變得異常繁瑣。

二、解決方案：捷米特JM-EIPM-PN協議轉換網關

面對上述挑戰，我們引入了捷米特JM-EIPM-PN協議轉換網關。這款設備不僅僅是一個簡單的協議轉換器，它更是一個集成了數據采集器、物聯網網關和協議轉換網關功能的智能網關。

網關功能簡介：

雙向協議橋接：核心功能是實現PROFINET和EtherNet/IP之間的雙向、高速數據轉換。它在PROFINET側作為IO設備，在EtherNet/IP側作為適配器，完成兩種協議報文的精準“翻譯”。

靈活的數據映射：用戶可通過直觀的配置軟件，自由定義西門子PLC的I/O數據區與EtherNet/IP伺服驅動器的Assembly實例數據之間的映射關系，實現控制字、狀態字、目標位置、當前位置等關鍵數據的無縫交換。

邊緣側數據處理：作為一款協議轉換網關，它可對采集到的伺服數據進行初步處理，如單位換算、閾值判斷、簡單邏輯運算，減輕主PLC的負擔。

狀態監控與診斷：實時監控通信鏈路狀態，一旦出現網絡中斷或從站故障，能迅速上報診斷信息，便于快速定位問題。

三、清晰的解決方案與實施過程

解決方案描述：

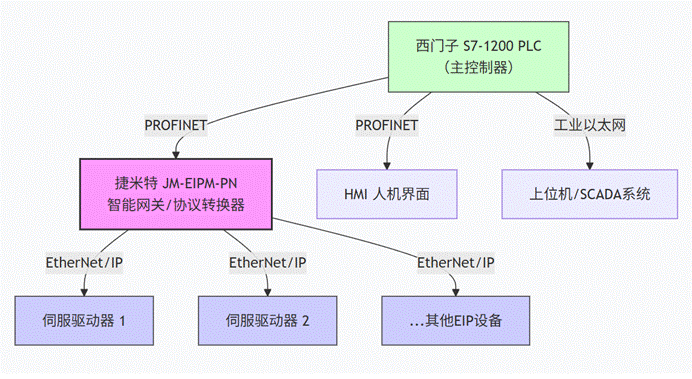

本方案的核心是利用捷米特JM-EIPM-PN網關作為通信樞紐。在物理層，網關同時接入PROFINET和EtherNet/IP兩個網絡；在數據層，它建立起兩個網絡間數據交換的透明通道。西門子S7-1200PLC無需知曉伺服驅動的具體協議，只需像控制本地PROFINET設備一樣，對網關映射的輸入輸出地址進行讀寫操作。網關則會實時地將這些命令轉換為EtherNet/IP報文，發送給伺服驅動器，并將其反饋數據傳回給PLC。

實施過程：

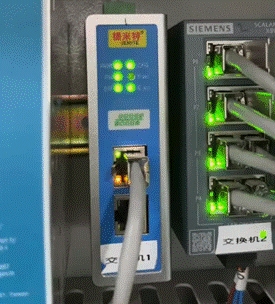

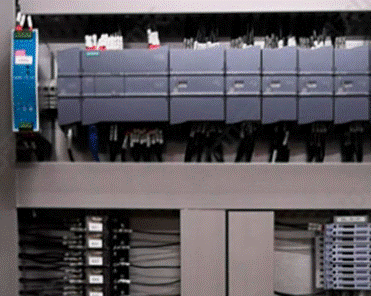

1.硬件連接：將西門子S7-1200的PROFINET端口與網關的PN端口連接；將網關的EIP端口與所有EtherNet/IP伺服驅動器接入同一工業交換機，構成物理網絡。

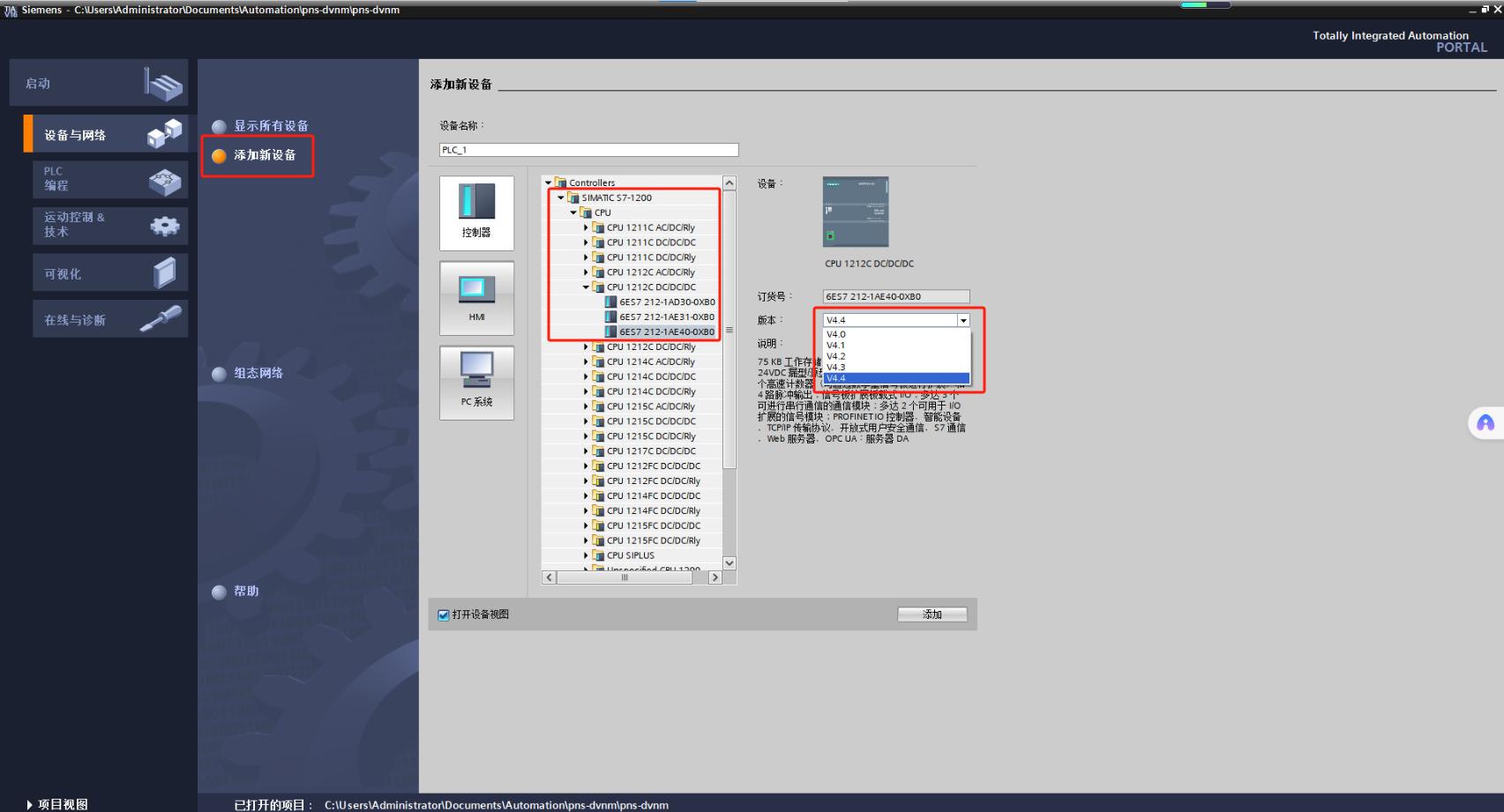

2.西門子側配置：在TIAPortal工程中，通過GSDML文件安裝網關設備。將其添加到PROFINET網絡，并分配所需的輸入/輸出字節長度（例如，32字節輸入/32字節輸出）。

3.伺服驅動器配置：在伺服專用的配置軟件（如Studio5000或伺服自帶工具）中，設置每個驅動器的EtherNet/IP參數（如IP地址），并確認其Assembly實例的數據結構。

4.網關配置：使用捷米特提供的配置軟件，建立精確的數據映射表。例如，將S7-1200的輸出區（控制命令）映射到伺服驅動器的InputAssembly（目標位置、控制模式），將伺服驅動器的OutputAssembly（實際位置、狀態字）映射到S7-1200的輸入?yún)^(qū)。

5.程序編寫與調試：在S7-1200的PLC程序中，對映射的I/O地址進行編程，實現運動控制邏輯。最后，進行聯合調試，優化控制參數，驗證通信的實時性與穩定性。

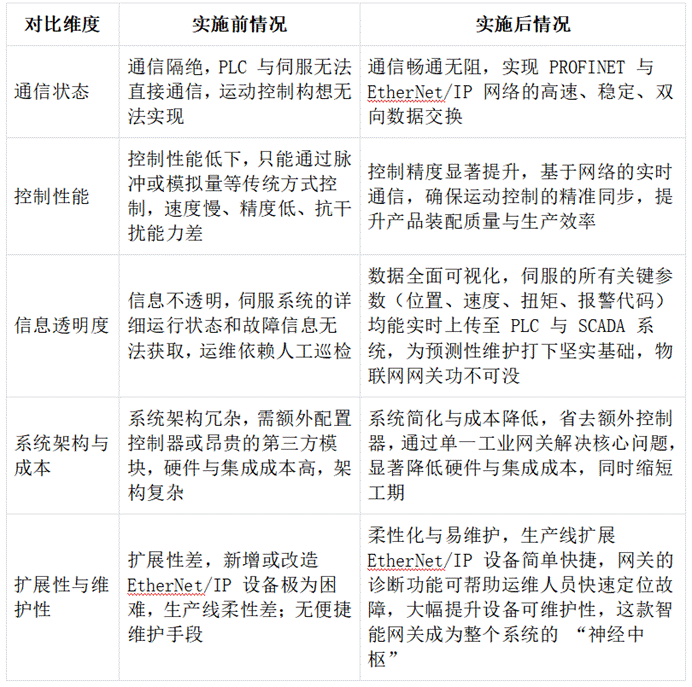

四、應用效果與項目實施前后對比

五、行業推廣與前景展望

捷米特JM-EIPM-PN網關所代表的異構集成能力，是構建未來智慧工廠的基石。在以下主流且高速發展的行業中，其需求尤為迫切：

1.鋰電與光伏制造：該行業生產線對涂布、卷繞、層壓等工序的運動控制精度要求極高，設備來源多樣，是PROFINET與EtherNet/IP混用的典型場景。此類工業網關是實現整線設備集成的關鍵。

2.工業機器人與協作機器人：機器人本體內部分關節驅動器常采用EtherNet/IP，而產線主控往往采用西門子PLC。網關能完美實現機器人與主控系統的深度融合。

3.智能物流與倉儲：堆垛機、分揀機、AGV調度系統涉及多品牌PLC與驅動器的協同，作為數據采集器和協議轉換中心的協議轉換網關至關重要。

4.半導體與電子制造：芯片封裝、SMT貼片等設備精度至高，對不同品牌高端設備的統一控制需求強烈，此類智能網關是打破技術壟斷、實現自主集成的利器。

六、總結

在自動化車間邁向數字化、智能化的征程中，數據流的暢通是運行的血液。本項目成功驗證了捷米特JM-EIPM-PN作為一款多功能工業網關，在解決西門子PROFINET與EtherNet/IP伺服系統集成問題上的卓越價值。它超越了傳統數據采集器的范疇，集協議轉換、邊緣計算、狀態診斷于一身，是名副其實的智能網關和物聯網網關。

它以其穩定可靠的性能、靈活簡便的配置，將復雜的系統集成問題轉化為標準化的產品應用，極大地降低了技術門檻和實施成本。展望未來，隨著制造業轉型升級的深入，這種能夠“化繁為簡”、賦能存量資產、打通信息壁壘的協議轉換網關解決方案，必將在更多代表中國智造方向的行業中綻放異彩，成為推動產業升級不可或缺的技術力量。
