安森美 (onsemi) MC74VHCT373A鎖存器是一款高速CMOS八路鎖存器，具有三態輸出，采用硅柵極CMOS技術制造。這些D型鎖存器的高速操作與等效雙極型SCHOTTKY TTL類似，同時可保持CMOS低功率耗散。MC74VHCT373A輸入兼容TTL電平，可作為電平轉換器，用于3.3V與5V系統之間的接口連接。VCC = 0V時，這些器件的輸出結構仍可提供保護。MC74VHCT373A鎖存器在4.5V至5.5VDC 電源電壓下工作。這些設備均為無鉛、無鹵素，符合RoHS標準。MC74VHCT373A鎖存器廣泛應用于數字系統中的數據緩沖與隔離、地址鎖存、數據寄存器以及接口連接等場景。

數據手冊；*附件：onsemi MC74VHCT373A鎖存器數據手冊.pdf

特性

• 高速tPD = 7.7ns（典型值，VCC = 5V時）
• 低功耗：ICC = 4A（TA = 25°C時最大值）
• 高抗噪：VNIH = VNIL = 28%
• 提供關機保護功能
• 平衡傳播延遲
• 設計用于4.5V至5.5V的DC電源電壓范圍
• 低噪聲：VOLP = 1.6V（最大值）
• 引腳和功能與其他標準邏輯系列兼容
• 鎖存性能超過100mA
• 人體放電模型ESD防護能力 >2000V
• 196個FET或49個等效柵極的芯片復雜度
• 無鉛、無鹵素、符合RoHS標準

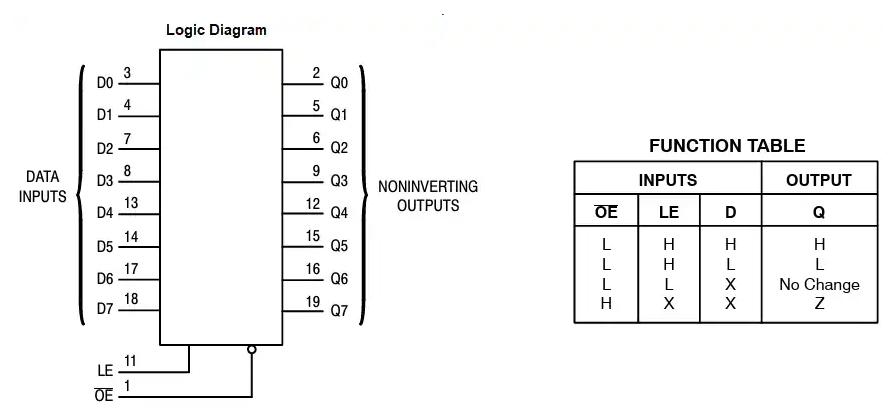

邏輯圖

MC74VHCT373A高速CMOS八路D型鎖存器技術解析

概述

MC74VHCT373A是一款基于硅柵CMOS技術制造的高速CMOS八路D型鎖存器，具有三態輸出功能。該器件在實現與等效雙極性肖特基TTL類似的高速運行性能的同時，保持了CMOS的低功耗特性。

核心特性

電氣特性

• ?高速性能?：
  • VHC版本典型傳輸延遲：5.0 ns（VCC=5.0V）
  • VHCT版本典型傳輸延遲：7.7 ns（VCC=5.0V）
• ?低功耗?：最大靜態電流4.0 mA（25℃）
• ?高噪聲抗擾度?：VNIH = VNIL = 28% VCC
• ?寬工作電壓范圍?：
  • VHC版本：2.0V至5.5V
  • VHCT版本：4.5V至5.5V

技術優勢

• ?電平轉換能力?：MC74VHCT373A可作為3.3V至5.0V系統的電平轉換器，提供完整的5.0V CMOS電平輸出擺幅
• ?電源關斷保護?：當VCC=0V時輸出結構提供保護
• ?耐受高壓輸入?：輸入結構可承受高達5.5V電壓

功能描述

邏輯結構

該器件包含8個D型鎖存器，由鎖存使能（LE）和輸出使能（OE）輸入控制。當輸出使能為高電平時，8個輸出端均呈現高阻抗?fàn)顟B(tài)。

功能表分析

• ?輸出使能（OE）=L，鎖存使能（LE）=H?：輸出隨數據輸入變化
• ?輸出使能（OE）=L，鎖存使能（LE）=L?：保持上一次鎖存數據
• ?輸出使能（OE）=H?：輸出呈高阻抗?fàn)顟B(tài)，無論其他輸入如何

封裝與引腳配置

封裝選項

• ?SOIC-20?（Case 751D）
• ?TSSOP-20?（Case 948E）

引腳分配

1. OE（輸出使能）
2. Q0（輸出0）
3. D0（數據輸入0）
4. D1（數據輸入1）
5. Q1（輸出1）
6. Q2（輸出2）
7. D2（數據輸入2）
8. D3（數據輸入3）
9. Q3（輸出3）
10. GND（地）
11. LE（鎖存使能）
12. Q4（輸出4）
13. D4（數據輸入4）
14. D5（數據輸入5）
15. Q5（輸出5）
16. Q6（輸出6）
17. D6（數據輸入6）
18. D7（數據輸入7）
19. Q7（輸出7）
20. VCC（電源）

性能參數詳解

直流電氣特性

• ?輸入高電平電壓?：最小值2.0V（VHCT）
• ?輸入低電平電壓?：最大值0.8V（VHCT）
• ?輸出高電平電壓?：最小值4.4V（VCC=4.5V）
• ?輸出低電平電壓?：最大值0.1V（VCC=4.5V）

交流電氣特性

• ?D到Q傳輸延遲?：
  • VCC=5.0V，CL=50pF時最大值13.3ns
• ?LE到Q傳輸延遲?：
  • VCC=5.0V，CL=50pF時最大值13.3ns

應用優勢

系統集成

• ?接口兼容性?：引腳和功能與其他標準邏輯系列兼容
• ?多系統支持?：支持5V系統與3V系統的接口

可靠性保證

• ?鎖存性能?：超過100mA
• ?ESD性能?：人體放電模型＞2000V

典型應用場景

1. ?數據總線緩沖?
2. ?存儲器地址鎖存?
3. ?I/O端口擴展?
4. ?電平轉換接口?

設計注意事項

時序要求

• ?鎖存使能脈寬?：最小值6.5ns
• ?建立時間?：數據輸入到LE下降沿最小值1.5ns
• ?保持時間?：數據輸入到LE下降沿最小值3.5ns

極限參數保護

• ?工作電壓范圍?：-0.5V至+6.5V
• ?輸入/輸出電流?：每引腳±25mA

環保特性

該器件為無鉛、無鹵素產品，符合RoHS標準，適用于現代環保要求嚴格的應用環境。

通過深入分析MC74VHCT373A的技術規格，可以看出該器件在現代數字系統設計中具有廣泛的應用價值，特別是在需要高速、低功耗和可靠接口的場合。
