1. 緒論：碳化硅功率器件的驅動挑戰與技術背景

1.1 第三代半導體技術變革下的驅動需求

隨著全球能源結構的轉型與電力電子技術的飛速發展，碳化硅（SiC）作為第三代寬禁帶半導體材料的代表，正逐步在電動汽車、光伏儲能、軌道交通及工業控制等高壓、高頻、高功率密度應用領域確立其主導地位。相比于傳統的硅基（Si）器件，SiC MOSFET憑借其三倍于硅的禁帶寬度、十倍于硅的擊穿電場強度以及三倍于硅的熱導率，展現出了極低的導通電阻和極快的開關速度。然而，這些卓越的物理特性也給柵極驅動電路的設計帶來了前所未有的挑戰。

基本半導體（BASiC Semiconductor）作為中國碳化硅功率器件領域的領軍企業，其推出的Pcore?系列工業模塊及第三代分立器件代表了當前行業的先進水平。然而，要充分釋放這些器件的性能潛力，僅僅依靠傳統的驅動方案是遠遠不夠的。極高的dv/dt和di/dt變化率要求驅動電路具備極高的共模瞬態抗擾度（CMTI）；較短的短路耐受時間（SCWT）迫切需要納秒級的短路保護響應；而為了抑制關斷電壓尖峰，軟關斷（Soft Turn-off）技術更是成為了系統安全的關鍵屏障。傾佳電子旨在基于基本半導體的產品技術資料，構建一套詳盡、系統的驅動IC選型與應用理論框架。

1.2 基本半導體器件技術路線概覽

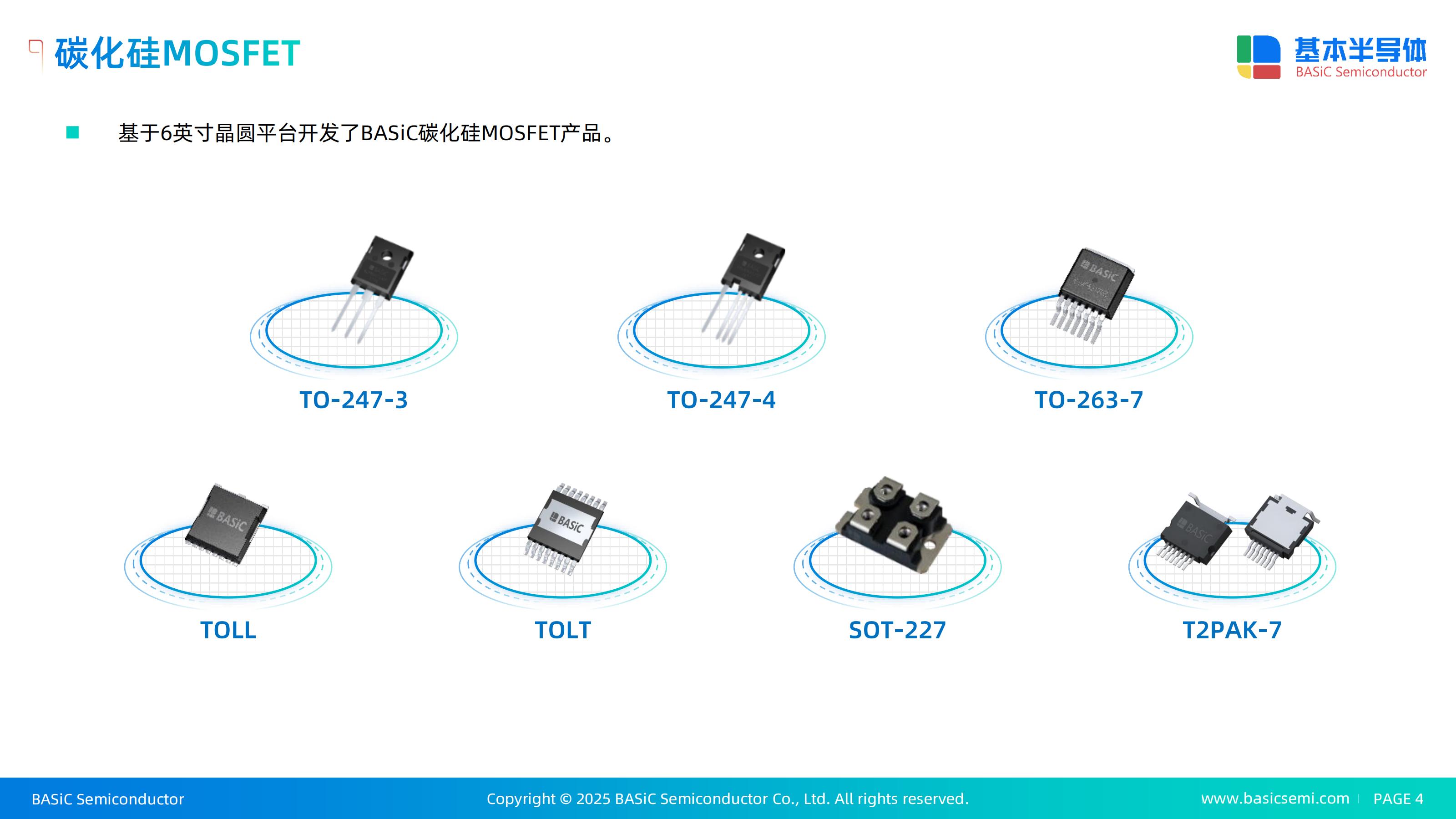

通過深入研讀基本半導體提供的技術文檔，可以看出其產品線涵蓋了從650V至1400V的廣泛電壓等級，以及從分立器件到大功率模塊的多樣化封裝形式。其核心技術亮點包括采用銀燒結（Silver Sintering）工藝以提升熱阻性能，以及第三代SiC芯片技術帶來的低比導通電阻特性。

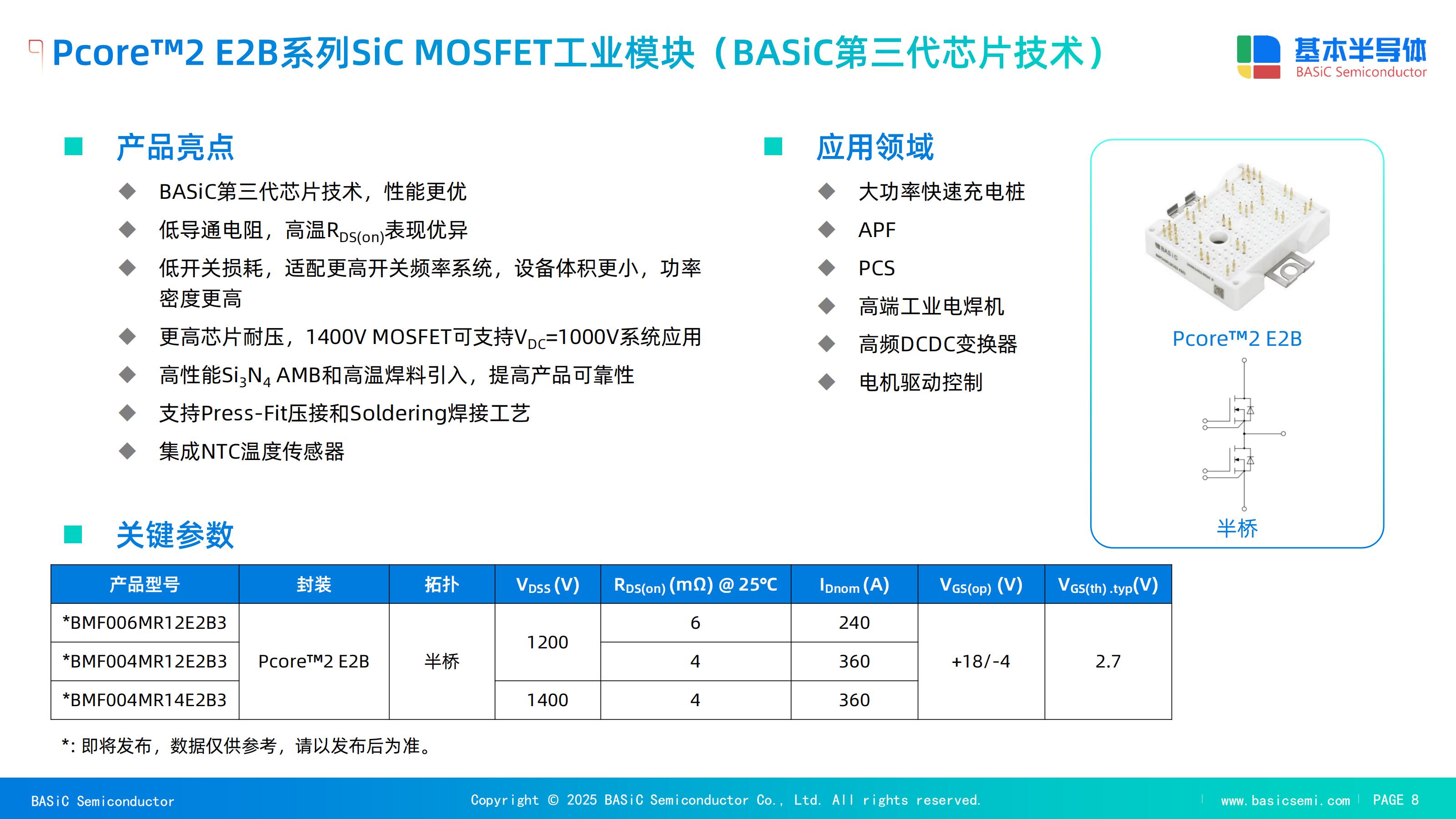

特別是Pcore?2 E2B系列及62mm模塊產品，不僅集成了高性能的Si3?N4?陶瓷基板以增強可靠性，還在內部集成了SiC肖特基勢壘二極管（SBD）以優化反向恢復特性。這種高度集成的設計雖然降低了反向恢復損耗，但也因SiC MOSFET自身較小的芯片面積和較低的熱容量，使得器件對過流和短路異常更為敏感，從而對驅動級的保護策略提出了更為嚴苛的即時性要求。

2. 基本半導體SiC MOSFET驅動特性深度解析

驅動電路設計的首要任務是精準匹配功率器件的靜態與動態特性。本章將結合基本半導體的實測數據，深入剖析其柵極驅動電壓、柵極電荷及寄生參數對驅動IC的具體要求。

2.1 柵極電壓（VGS?）的物理機制與最佳設定

SiC MOSFET的導通機制依賴于柵極電場在SiO2?/SiC界面處形成的導電溝道。由于SiC材料界面存在較高密度的界面態（Interface States），部分電子會被陷阱捕獲，導致溝道電子遷移率在低柵壓下較低。因此，為了獲得數據手冊中標稱的低導通電阻（RDS(on)?），必須施加足夠高的正向柵極電壓進行“過驅動”。

2.1.1 正向驅動電壓的選擇依據

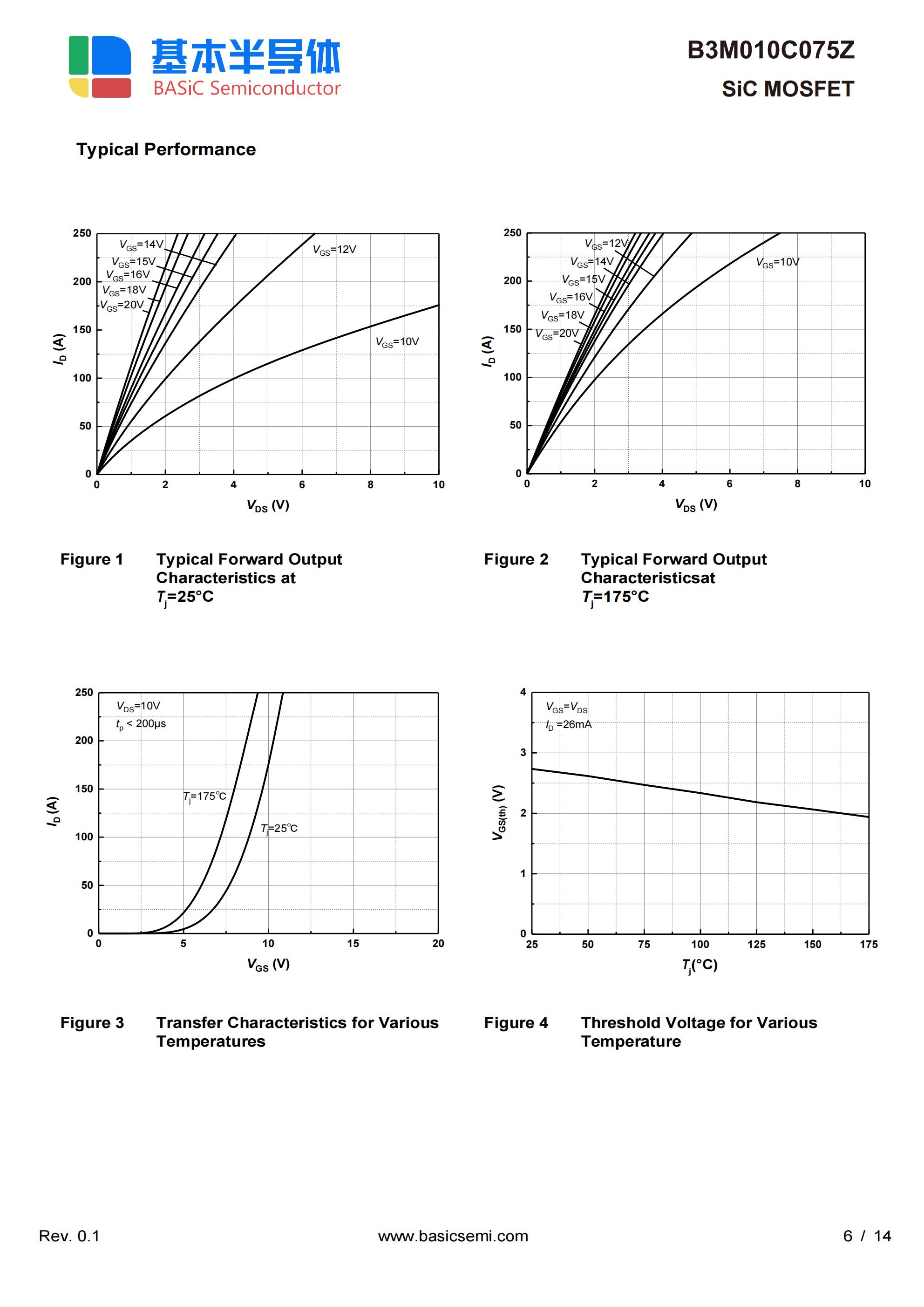

分析基本半導體B3M010C075Z（750V, 240A）的數據手冊可以看出，該器件在VGS?=18V時的典型導通電阻為10mΩ，而在VGS?=15V時，其導通電阻將顯著上升。這一現象在1400V器件B3M020140ZL上更為明顯：其在VGS?=18V時的RDS(on)?為20mΩ，而在VGS?=15V時則增加至25mΩ，增幅高達25%。

由此可見，雖然部分SiC器件宣稱兼容15V驅動，但為了最大化效率并降低導通損耗引起的熱應力， +18V是基本半導體SiC MOSFET的黃金驅動電壓標準。此外，數據手冊顯示其柵極最大額定電壓通常為-10V/+22V，這意味著+18V的驅動電壓在提供高性能的同時，還保留了4V的安全裕量，有效防止了柵極氧化層因長期電應力而發生的經時擊穿（TDDB）。

2.1.2 負向關斷電壓的必要性

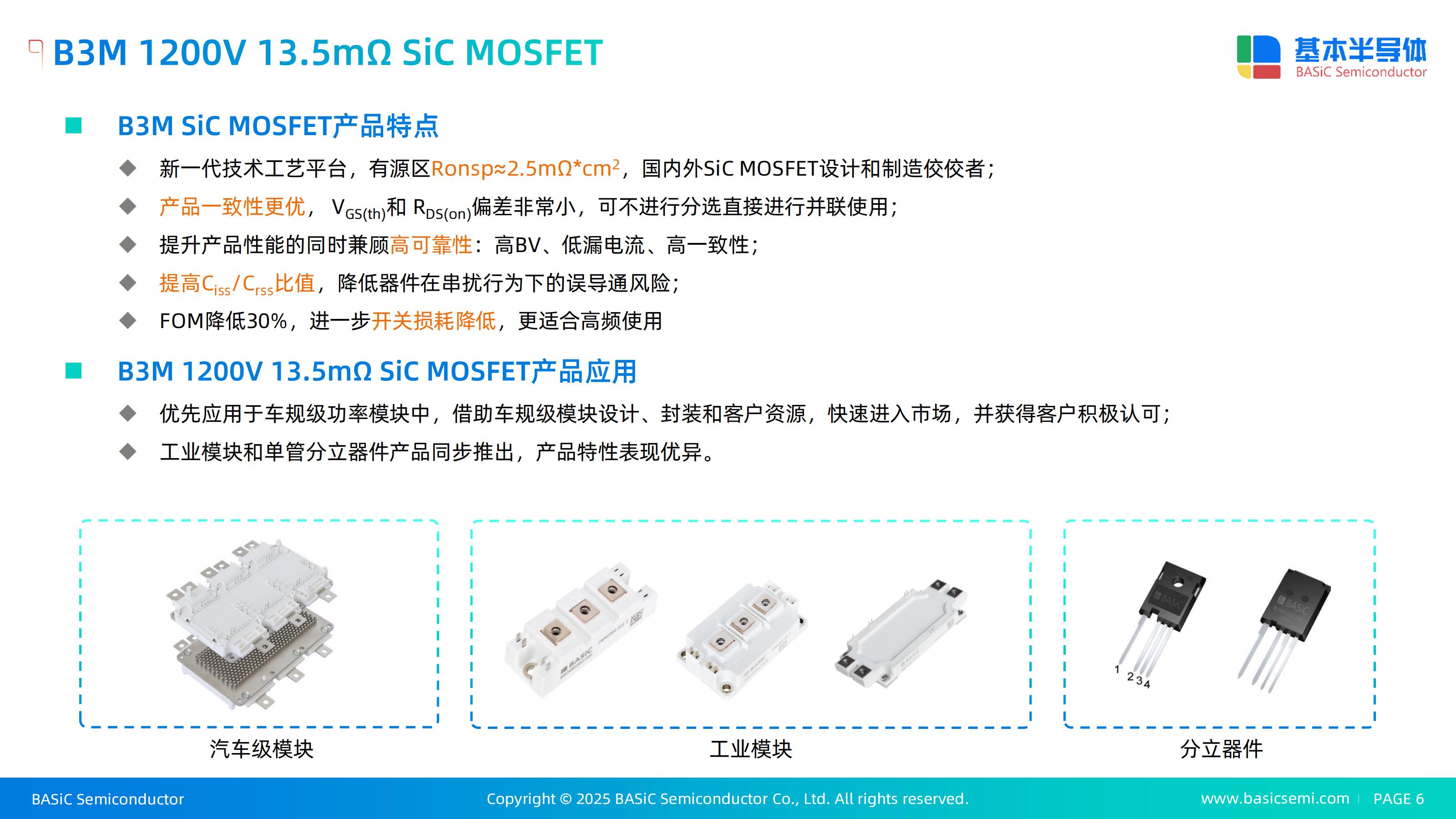

在關斷特性方面，基本半導體SiC MOSFET的柵極閾值電壓（VGS(th)?）表現出顯著的負溫度系數特性。以B3M013C120Z為例，其VGS(th)?在25°C時典型值為2.7V，而在175°C結溫下降低至1.9V。對于Pcore?2 E2B系列模塊，雖然典型值為4.0V，但考慮到工藝離散性及高溫漂移，其最小閾值電壓在高溫下依然較低。

在半橋拓?fù)涞母哳l切換過程中，當互補橋臂快速開通時，極高的dv/dt（通常超過50V/ns）會通過米勒電容Crss?向關斷管的柵極注入位移電流。如果采用0V關斷，僅1.9V的閾值電壓極易被米勒電流在柵極電阻上產生的壓降所突破，導致致命的橋臂直通短路。因此，采用-5V的負壓關斷是確保基本半導體SiC MOSFET在高溫、高頻工況下安全運行的必要條件。這為驅動IC的選型設定了硬性指標：必須支持雙電源供電或具備內置負壓產生電路。

2.2 柵極電荷（Qg?）與驅動功率計算

柵極電荷Qg?是評估驅動功率需求的核心參數。基本半導體的產品線跨度巨大，從分立器件到大功率模塊，其Qg?值差異顯著，這對驅動IC的輸出電流能力提出了分級要求。

2.2.1 驅動功率的量化分析

分立器件：B3M040065Z（650V, 67A）的Qg?僅為60nC。若開關頻率fsw?=100kHz，驅動電壓擺幅ΔVGS?=18V?(?4V)=22V，則驅動平均功率Pdrv?=Qg?×fsw?×ΔVGS?=60nC×100kHz×22V≈0.132W。這屬于低功率范疇，大多數集成的單片驅動IC（輸出電流2A-4A）即可直接驅動。

大功率模塊：62mm封裝的BMF540R12KA3模塊，其Qg?高達1320nC。同樣的頻率下，平均驅動電流需求增加至Iavg?=1320nC×100kHz=132mA，峰值電流需求更是達到安培級。若要求開通時間ton?控制在100ns以內，則平均充電電流Ipeak?≈Qg?/ton?=13.2A。

這一計算結果表明，對于基本半導體的高功率模塊，市面上絕大多數單片驅動IC的直驅能力（通常<10A）是不足的。設計時必須引入外置的推挽放大級（Totem-pole Buffer）或選用專門針對大功率模塊設計的增強型驅動核，以確保柵極電壓能迅速建立，避免因驅動不足導致的開關損耗增加和波形畸變。

2.3 內部柵極電阻（RG(int)?）與開關速度極限

在追求極速開關的同時，必須注意到器件內部柵極電阻RG(int)?的限制作用。B3M013C120Z的RG(int)?為1.4Ω，而BMF120R12RB3模塊的RG(int)?僅為0.7Ω。

這一參數不僅決定了器件的極限開關速度，更對短路保護中的軟關斷電路設計產生了深遠影響。總柵極電阻Rg(tot)?=RG(int)?+RG(ext)?。在設計軟關斷電路時，如果外部軟關斷電阻選值過小，可能會因?yàn)镽G(int)?的分壓作用導致實際加在柵極芯片上的電壓無法按預期下降；反之，若RG(int)?過大，則會阻礙軟關斷電路對柵極電荷的泄放。因此，驅動IC的軟關斷引腳阻抗設計必須與具體的RG(int)?數值相匹配。

3. 短路保護（DESAT）機制的理論與工程實踐

SiC MOSFET的高頻高壓特性使其在短路發生時面臨極大的熱沖擊風險。基本半導體的Pcore?模塊雖然通過燒結工藝提升了熱可靠性，但面對數千安培的短路電流，其安全承受時間（Short Circuit Withstand Time, SCWT）依然極其有限，通常在2μs至3μs之間。這意味著驅動IC必須具備極速的去飽和（DESAT）檢測與保護能力。

3.1 短路工況下的物理行為與檢測原理

當負載短路或橋臂直通發生時，SiC MOSFET漏極電流迅速攀升至飽和電流水平，漏源電壓VDS?隨即脫離線性區（OhmicRegion），迅速上升至母線電壓（如800V）。DESAT保護正是利用這一特性，通過監測開通狀態下的VDS?電壓來判斷是否發生短路。

3.1.1 飽和電流特性分析

根據B3M013C120Z的輸出特性曲線（Figure 1），在VGS?=18V時，其飽和電流可達額定電流的數倍。對于BMF240R12E2G3模塊，其脈沖漏極電流ID,pulse?額定值為480A（2倍額定值），但在短路瞬間，實際電流可能遠超此值，導致結溫在微秒級時間內急劇上升至破壞點。

3.2 針對基本半導體器件的DESAT參數整定

為了實現既不誤動作又能可靠保護的DESAT電路，必須結合具體器件參數進行精細計算。

3.2.1 閾值電壓（VDESAT?）的設定策略

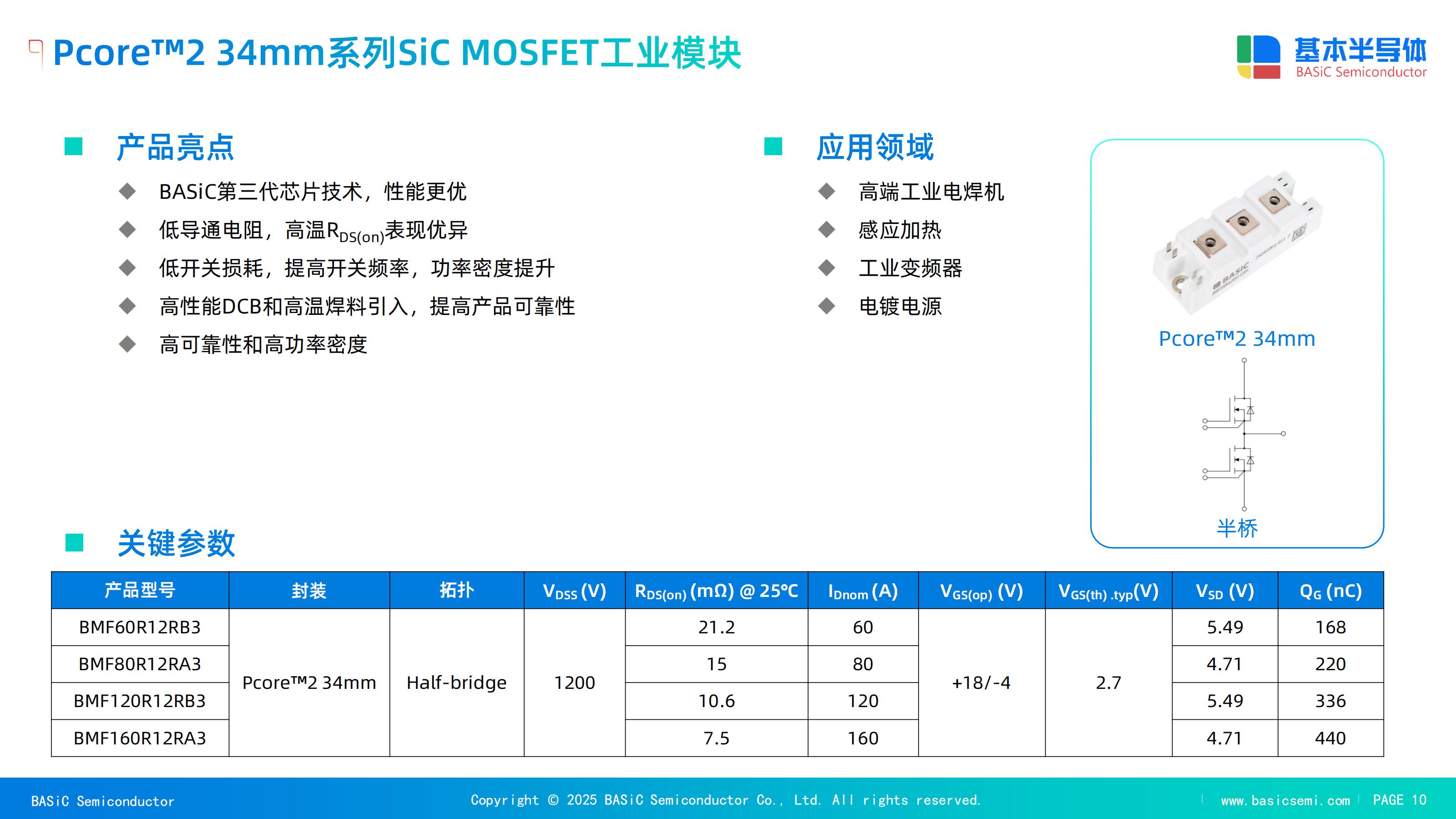

DESAT閾值電壓必須高于正常工況下的最大導通壓降，同時低于器件進入雪崩擊穿前的臨界電壓。 以BMF160R12RA3（1200V, 160A,7.5mΩ）為例：

正常壓降計算：假設系統允許的最大過載電流為2倍額定電流（320A）。在175°C結溫下，其RDS(on)?約為25°C時的1.8倍，即13.5mΩ。此時VDS(on)?=320A×13.5mΩ=4.32V。

閾值設定：為了防止誤觸發，DESAT閾值應留有約2V-3V的安全裕量。因此，7V至9V是適配該器件的理想DESAT閾值范圍。這一范圍既能覆蓋高溫高流下的正常導通壓降，又能確保在VDS?尚未完全上升至高壓母線水平時即觸發保護，限制短路能量的沉積。

3.2.2 前沿消隱時間（Blanking Time）的計算

SiC MOSFET的開通速度極快，但也伴隨著劇烈的電壓振蕩。DESAT電路必須在開通瞬間屏蔽檢測信號，以避開VDS?下降過程中的過渡期。

開通時間數據：參考BMF160R12RA3的數據，其開通延遲td(on)?為118ns，上升時間tr?為95ns。加上二極管反向恢復過程，VDS?穩定降至低電平的總時間通常在300ns左右。

消隱時間設定：考慮到驅動回路延遲及電容充電時間，建議將消隱時間設定在300ns至500ns之間。這遠小于傳統IGBT驅動通常采用的2μs-3μs消隱時間。

驅動IC要求：這一苛刻的時間窗口要求選用的驅動IC必須內置高精度的電流源對消隱電容充電，且內部比較器的翻轉延遲應控制在100ns以內，以確?？傢憫?yīng)時間（檢測+關斷）不超過1.5μs。

3.3 短路保護時序表（基于BASIC數據）

4. 軟關斷（Soft Turn-off）技術：抑制電壓過沖的最后防線

當DESAT電路成功檢測到短路后，如何“安全地”關斷器件成為了下一個挑戰。如果在短路電流高達數千安培的情況下直接硬關斷（Hard Turn-off），極高的電流變化率（di/dt）將在寄生電感上感應出巨大的電壓尖峰。

4.1 關斷電壓尖峰的量化分析

電壓尖峰遵循公式Vpeak?=Vbus?+Lσ?×dtdi?。 假設母線電壓Vbus?=800V，短路電流ISC?=2000A，回路雜散電感Lσ?=50nH（包括模塊內部及連接母排）。 若采用硬關斷，關斷時間為100ns，則di/dt=20kA/μs。 感應電壓Vspike?=50nH×20kA/μs=1000V。 總電壓Vtotal?=800V+1000V=1800V。結論：該電壓遠超BMF160R12RA3的1200V耐壓值，將直接導致器件雪崩擊穿損壞。

4.2 軟關斷（STO）的實施機制

軟關斷功能通過在檢測到故障后，切換至一個高阻抗的關斷路徑，從而人為地減緩關斷過程，降低di/dt。

電阻選型：軟關斷電阻Rsoft?通常設定為正常關斷電阻Rg(off)?的10到20倍。例如，若正常工作時Rg(off)?=2Ω，則Rsoft?可取20Ω至50Ω。

過程控制：驅動IC通過STO引腳以較低的電流（如幾十毫安）泄放柵極電荷，使關斷過程延長至2μs-5μs。這樣可將di/dt降低至安全范圍（如<2kA/μs），將電壓尖峰控制在額定電壓的80%以內。

4.3 封裝形式對STO的影響：Kelvin Source的特殊考量

資料特別提到B3M020140ZL采用TO-247-4L封裝，引入了開爾文源極（Kelvin Source）。

驅動優勢：開爾文源極將驅動回路與功率回路解耦，消除了公共源極電感（Common Source Inductance）對柵極電壓的負反饋，使得開關速度更快。

STO挑戰：更快的本征開關速度意味著在短路關斷時更容易產生震蕩。對于此類封裝，軟關斷電路的設計需更加謹慎，必要時需在柵極增加R-C吸收網絡（Snubber），并選用具有分級關斷（Two-Level Turn-off）功能的先進驅動IC，以實現更精細的di/dt控制。

5. 串?dāng)_抑制與有源米勒鉗位（Active Miller Clamp）

SiC MOSFET的高速開關特性雖然降低了開關損耗，但也加劇了橋臂間的串?dāng)_問題（Crosstalk）。

5.1 寄生導通風險評估

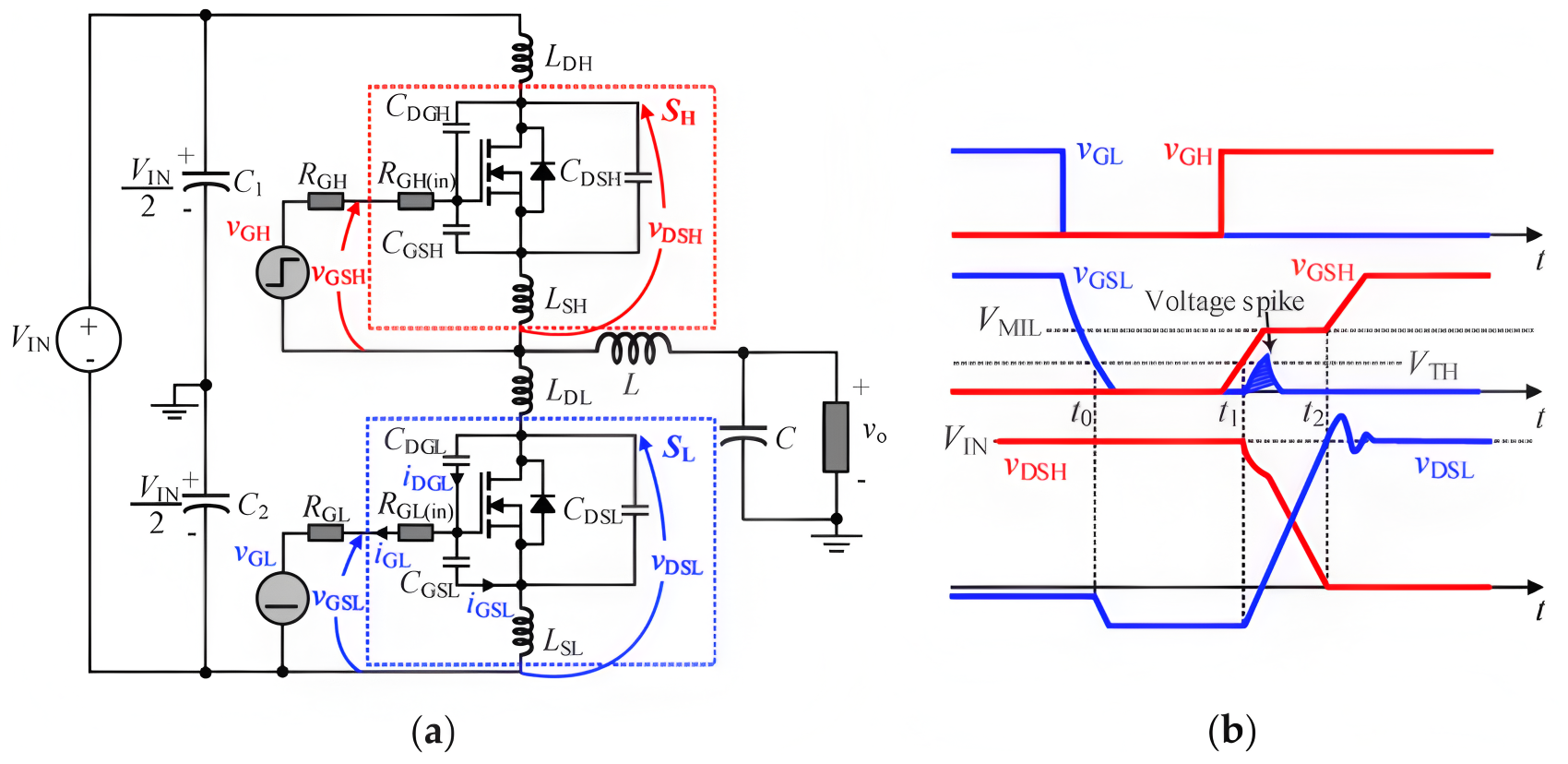

在半橋結構中，當上管開通時，下管漏極電壓dv/dt劇烈上升。通過米勒電容Crss?，電流注入下管柵極。如果驅動回路阻抗不夠低，柵極電壓可能被抬升至閾值以上，引發直通。

米勒比率（Miller Ratio） ：評估抗擾能力的重要指標是Crss?/Ciss?的比值。分析B3M040065Z數據，其Ciss?=1540pF，Crss?=7pF。極低的Crss?（僅7pF）是基本半導體器件的一大優勢，表明其本征抗擾能力較強。

模塊風險：對于BMF540R12KA3等大功率模塊，由于多芯片并聯，Crss?絕對值增大，且模塊內部布局可能導致各芯片受擾程度不一。

5.2 有源米勒鉗位的作用

為了進一步消除隱患，特別是對于單電源供電或負壓不足的應用，推薦使用帶有有源米勒鉗位功能的驅動IC。

工作原理：在關斷期間，驅動IC監測柵極電壓。當電壓降至2V以下時，IC內部開啟一個低阻抗MOSFET，直接將柵極短接至負電源（VEE）。這旁路了外部柵極電阻Rg(off)?，提供了極低阻抗的通路來泄放米勒電流。

選型建議：對于基本半導體的Pcore?模塊，建議驅動方案必須包含有源米勒鉗位，或者設計極低電感的關斷回路，確保柵極電壓在任何dv/dt沖擊下均保持在安全閾值（1.9V）以下。

6. 驅動IC選型架構與實戰策略

基于上述理論分析與數據計算，本章構建了針對基本半導體SiC MOSFET的驅動IC選型畫像，并對比了不同技術路線的優劣。

6.1 理想驅動IC的特征畫像

6.2 技術路線對比與推薦

6.2.1 傳統光耦驅動（Optocoupler）

分析：雖然技術成熟，但在延遲（通常>300ns）和CMTI（通常<50kV/μs）方面難以滿足SiC需求。且光耦的老化會導致CTR下降，影響長期可靠性。

結論：不推薦用于基本半導體的SiC MOSFET驅動設計，除非是極低頻的輔助電源應用。

6.2.2 磁隔離/電容隔離驅動（Digital Isolator）

分析：利用微型變壓器或二氧化硅電容傳輸信號。具有極低的傳播延遲（<50ns）、極高的CMTI（>100kV/μs）和溫度穩定性。且通常集成了DESAT、STO、密勒鉗位等豐富功能。

結論：強烈推薦。此類技術代表了當前SiC驅動的主流方向，能夠完美匹配基本半導體器件的高速特性。

6.3 針對不同封裝的板級設計建議

6.3.1 Pcore?系列模塊驅動板設計

對于中提到的BMF系列模塊：

直接插接（Press-fit） ：利用模塊支持Press-fit的特性，將驅動板直接壓接在模塊引腳上，消除引線電感。

局部推挽：由于模塊Qg?較大，建議在驅動IC輸出端增加BJT推挽對（Totem-pole），并盡可能靠近柵極引腳放置，以提供瞬態大電流。

熱設計：考慮到模塊表面溫度較高，驅動板應進行熱隔離設計，避免驅動IC因熱輻射而過熱保護。

6.3.2 TO-247-4L分立器件驅動設計

對于中的B3M020140ZL：

開爾文連接：驅動回路的回路地（VEE）必須嚴格連接到器件的開爾文源極引腳（Pin 3），嚴禁連接到功率源極（Pin 2），否則將失去四引腳封裝的優勢。

緊湊布局：驅動回路面積應最小化，以減少輻射干擾。DESAT二極管應選用低電容、高耐壓的SiC肖特基二極管，并緊靠漏極引腳。

7. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

通過對基本半導體（BASIC Semiconductor）全系列SiC MOSFET技術資料的深度挖掘與理論重構，本報告得出以下核心結論：

驅動電壓是性能基石：為了充分發揮基本半導體SiC MOSFET低導通電阻（10mΩ級）的優勢并確保高溫下的關斷安全，驅動電路必須嚴格遵循**-5V/+18V**的電壓配置。

保護機制需“唯快不破” ：面對SiC器件較弱的短路耐受能力，DESAT保護電路的設計必須激進，將總響應時間壓縮至1.5μs以內，并將前沿消隱時間精準控制在300ns-500ns。

軟關斷是安全底線：無論是大功率模塊還是高速分立器件，軟關斷功能都是不可或缺的。它是在短路發生時，防止di/dt過大導致器件雪崩擊穿的最后一道防線。

選型導向：工程師在選型時，應摒棄傳統的模擬光耦方案，全面轉向采用電容或磁隔離技術、具備高CMTI（>100kV/μs）和豐富集成保護功能的現代數字驅動IC。

綜上所述，只有將優異的器件特性與嚴謹?shù)尿?qū)動設計相結合，才能真正構建出高效率、高功率密度且長期可靠的碳化硅電力電子系統。
