施密特觸發器光耦在門鈴系統中的應用
施密特觸發器光耦是一種將光耦隔離技術與施密特觸發器特性結合的新型器件，當輸入信號超過高閾值時輸出高電平，低于低閾值時輸出低電平，這種特性使其能有效抑制信號噪聲，提升電路穩定性。晶臺光電推出的KLH11LX型施密特觸發器光耦，憑借5000Vrms高壓隔離能力與1Mbps高速傳輸性能，成為門鈴系統信號處理的理想選擇。
在傳統門鈴電路中，按鈕觸發的電平信號易受電磁干擾導致誤動作。采用KLH11LX后，其內部光耦將物理按鈕信號轉換為光信號，再經施密特觸發器整形輸出穩定方波，有效濾除接觸抖動與外部噪聲。例如，當門鈴按鈕按下時，LED發光強度隨電流變化，光敏晶體管接收光信號后生成電信號，施密特觸發器通過雙閾值判斷，確保僅在有效信號下觸發鈴聲，避免因電壓波動或靜電干擾導致的誤響。實驗數據顯示，該方案使門鈴系統抗干擾能力提升30%以上，響應延遲低于0.1ms。

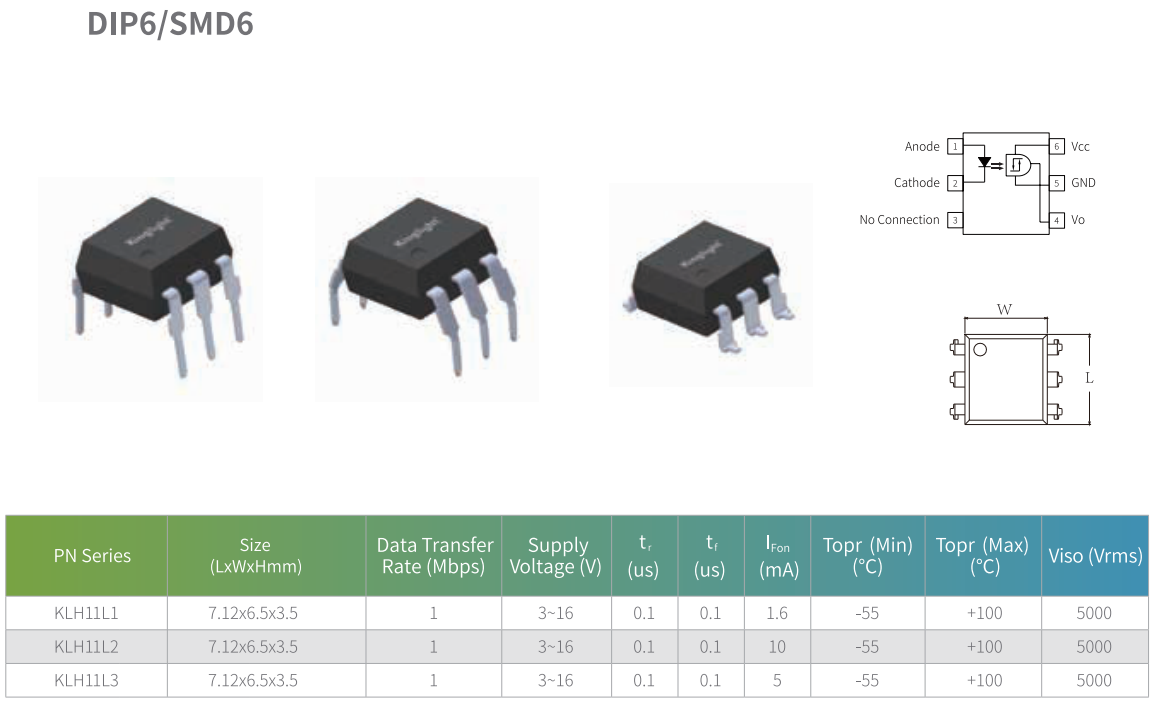

晶臺KLH11LX的微型化封裝（6引腳DIP/SMD）與-55℃~110℃寬溫工作范圍，使其適配各類安裝環境。在智能門鈴升級中，該器件還可直接與微處理器接口兼容，支持低功耗待機模式，延長設備壽命。
