安森美 AR0145CS Hyperlux? SG圖像傳感器是1/4.3“ CMOS數字圖像傳感器，有源像素陣列為1280（H）x800（V）。安森美 AR0145CS采用創新型全局快門像素設計，優化用于準確、快速地捕獲移動場景。該傳感器可在低光線和明亮場景中生成清晰的低噪聲圖像。它包括復雜的攝像頭功能，如自動曝光控制、窗口、行跳躍模式、列跳躍模式、像素分檔和視頻/單幀模式。該傳感器可通過簡單的兩線串行接口進行編程。AR0145CS可生成清晰銳利的數字圖像，進行連續視頻采集及單幀圖像抓取，是掃描、工業檢測等多種應用場景的理想之選。

數據手冊：*附件：onsemi AR0145CS Hyperlux? SG圖像傳感器數據手冊.pdf

特性

• 出色的低光和IR性能
• 1/2通道8位/10位MIPI
• 自動黑色電平校準（ABLC）
• 水平和垂直鏡像、窗口和像素分檔
• 5x5統計引擎，用于任何可編程感興趣區域（ROI）的片上自動曝光控制
• 靈活控制行和列跳躍模式
• 片上觸發模式，用于同步
• 內置閃存控制
• 兩個片上鎖相環（PLL）
• 情景切換
• 960字節一次性可編程存儲器（OTPM）
• 簡單的雙線快速模式+串行接口

框圖

onsemi AR0145CS Hyperlux? 圖像傳感器技術解析與應用指南

一、產品概述

?AR0145CS?是onsemi推出的1/4.3英寸CMOS數字圖像傳感器，采用創新的全局快門像素設計。該傳感器具備1280(H)×800(V)有效像素陣列（不含每邊8個邊界像素），專為精確快速捕捉動態場景而優化。在弱光和強光環境下均能生成清晰、低噪聲的圖像。

二、核心技術特性

2.1 關鍵性能參數

• ?光學尺寸?：1/4.3英寸（4.23mm）
• ?像素尺寸?：2.8μm
• ?快門類型?：全局快門
• ?彩色濾光片?：RGB Bayer或單色版本
• ?主光線角度?：0°或28°可選
• ?輸入時鐘范圍?：10-48 MHz

2.2 輸出性能指標

• ?輸出接口?：8/10位MIPI，1/2通道
• ?最大輸出數據率?：800 Mbps/通道
• ?全分辨率幀率?：120 fps（10位模式）
• ? 靈敏度（單色） ?：41.9 ke-/lux*s
• ?信噪比?：37 dB
• ?動態范圍?：65.3 dB

三、系統架構與功能模塊

3.1 硬件架構組成

• 有源像素傳感器（APS）陣列
• 模擬處理和模數轉換模塊
• 雙片上鎖相環（PLL）
• 一次性可編程存儲器（OTPM，960字節）
• 自動曝光和統計引擎
• 像素數據路徑（信號處理）

3.2 智能控制功能

• ? 自動黑電平校準（ABLC） ?
• ?水平和垂直鏡像功能?
• ?窗口化和像素合并?
• 5×5統計引擎，支持任意可編程感興趣區域（ROI）的片上自動曝光控制
• 靈活的行列跳過模式控制
• 片上觸發模式，支持同步操作

四、工作模式與性能表現

4.1 分辨率與幀率對應關系

? 全分辨率模式（1280×800） ?：

• 主模式：120 fps
• 從屬集成開始模式：90 fps
• 從屬集成時間模式：90 fps

? 2×2子采樣模式（640×400） ?：

• 主模式：230 fps
• 從屬集成開始模式：160 fps
• 從屬集成時間模式：160 fps

4.2 電源與功耗特性

• ?電源電壓?：
  • I/O：1.8 V
  • 數字：1.2 V
  • 模擬：2.8 V
• ?功耗?：150 mW（全分辨率，120 fps時）
• ?工作溫度?：-30℃至+85℃
• ?最佳性能溫度范圍?：0℃至+60℃

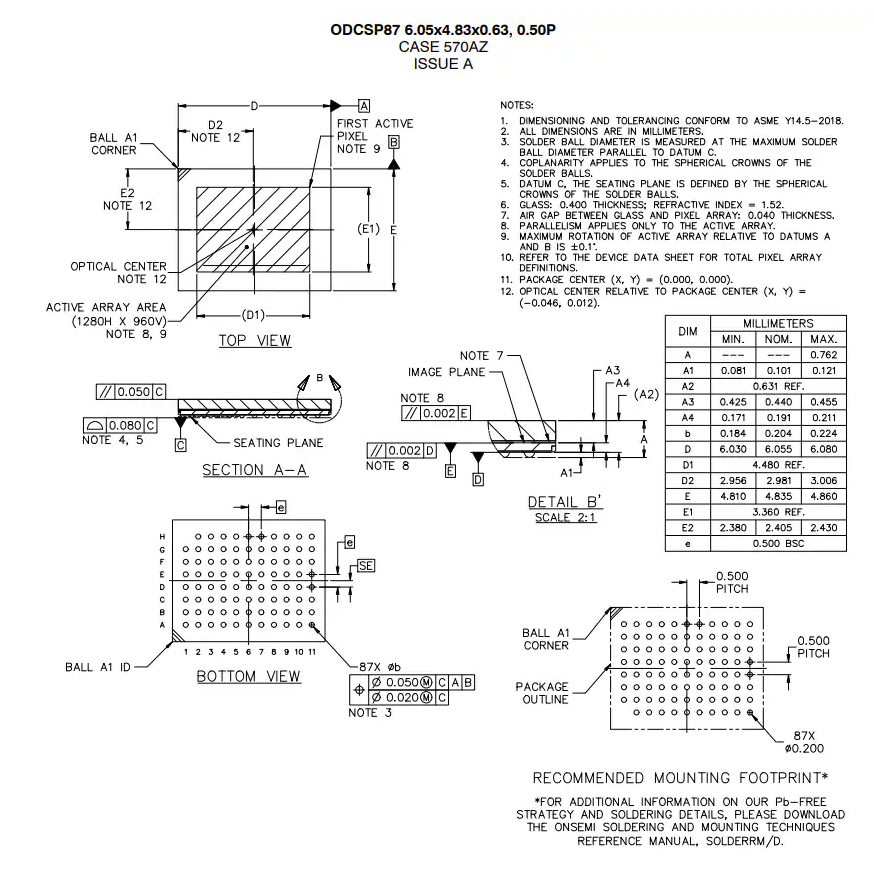

五、封裝與機械特性

5.1 封裝選項

• ?封裝尺寸?：5.74×4.42 mm
• ?封裝類型?：47球CSP
• ?熱阻參數?：
  • θJA：31.6℃/W
  • θJB：9.5℃/W
• ?可選配置?：
  • 帶保護膜的CSP
  • 不帶保護膜的CSP
  • 演示板（Demo Board）
  • 優質參考圖像傳感器模塊（PRISM）

六、典型應用場景

6.1 工業應用領域

• ?條碼掃描?：全局快門特性有效消除運動模糊
• ?機器視覺?：高幀率和優異圖像質量滿足檢測需求
• ?3D掃描?：精準捕捉動態物體輪廓
• ?位置跟蹤?：快速響應移動目標位置變化

6.2 新興技術應用

• ?手勢識別?：精確捕獲手部動作細節
• ?虹膜掃描?：高分辨率保障生物特征識別精度
• ?增強現實/虛擬現實?：快速圖像采集提升用戶體驗
• ?生物識別?：優異的圖像質量支持高精度身份驗證

七、設計注意事項

7.1 熱管理考慮

θJA參數依賴客戶模塊設計，不應用于計算結溫。建議在實際應用中充分考慮散熱設計，確保傳感器在最佳溫度范圍內工作。

7.2 接口配置

• 支持簡單雙線快速模式+串行接口編程
• 內置GPIO0/GPIO1 GPI2/GPI3接口
• MIPI接口配置靈活，可根據帶寬需求選擇1或2通道
