EVME6L_00A 是 MPS 提供的一種 MPSafeTM 電源子系統解決方案，它能夠?yàn)?Mobileye EyeQ6L 平臺供電以實現汽車自動駕駛功能。該解決方案憑借高效率的開關穩壓器而具備出色的電力傳輸能力。

其電源變換器的控制架構允許系統在不增加輸出電容的情況下實現快速、出色的負載瞬態響應。 此外，方案中的 MPQ79500FS 電壓監控器和 MPQ79700FS 電源定序器可幫助系統達到 ASIL-D 功能安全等級。

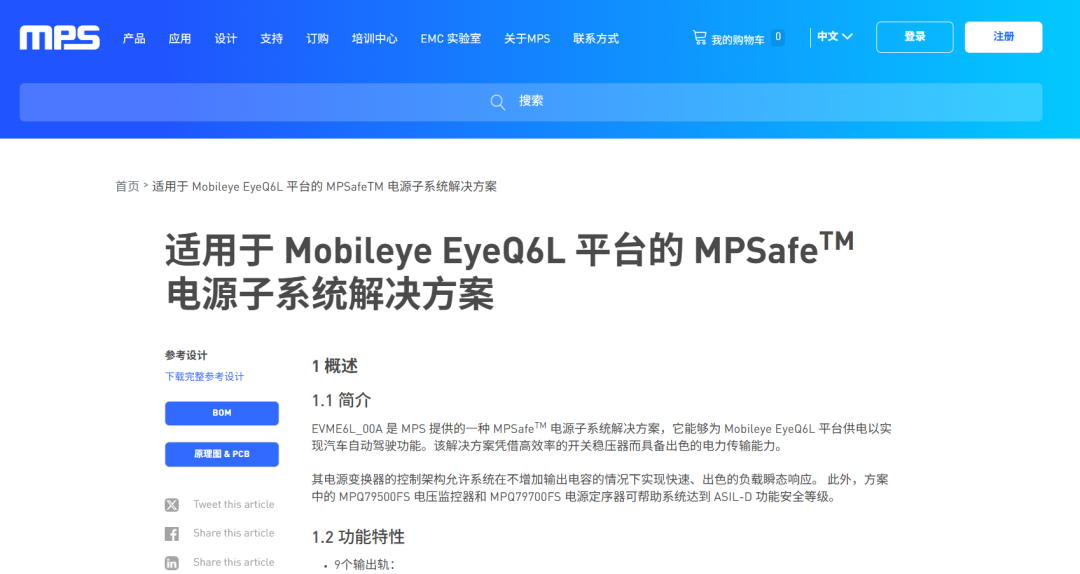

MPS 官網

MPSafeTM 電源子系統解決方案(適用于 Mobileye EyeQ6L 平臺)

01功能特性

9個輸出軌：

8 個負載點 (PoL) 變換器

1 個同步降壓變換器支持 1 個核心軌

精確監控 12 個電壓軌，以防止過壓 (OV)

故障、欠壓 (UV) 故障并記錄上電時序

12 個帶故障檢測功能的定序器通道

32kHz 晶體振蕩器驅動器

實時時鐘 (RTC)

視窗化看門狗監視器

高達 20A 的預穩壓器

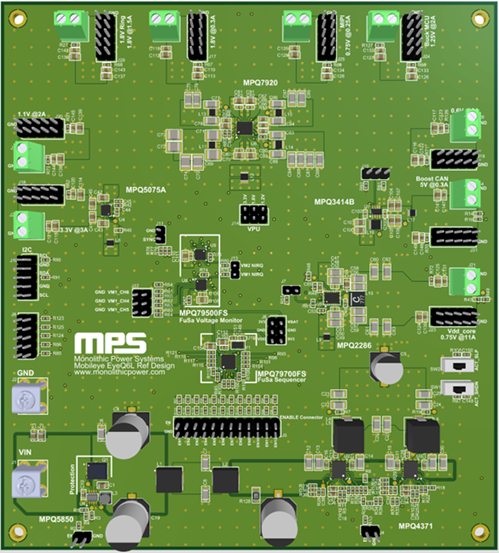

圖1: EVME6L_00A 參考設計

02應用

自動駕駛平臺

汽車高級駕駛輔助系統(ADAS)

參考設計

01功能框圖

MPS 提供 EVME6L_00A 評估板以評估并設計 EyeQ6L 片上系統 (SoC) 的電源。評估板功能框圖如圖 2 所示。

該板包括兩個小型電流穩壓器(MPQ5075A 和 MPQ3414B)、一個具有 6 個小電流輸出的 PMIC(MPQ7920)和一個大電流穩壓器(MPQ2286)。MPQ2286 提供固定頻率零延遲脈寬調制 (ZDP) 控制，以實現快速且出色的瞬態響應。MPQ7920 具有恒定導通時間 (COT) 控制架構，也可實現快速瞬態響應。此外，系統還包括一個 MPQ79700FS 電源定序器和兩個 MPQ79500FS 電壓監控器，用以評估這些產品的功能安全能力。

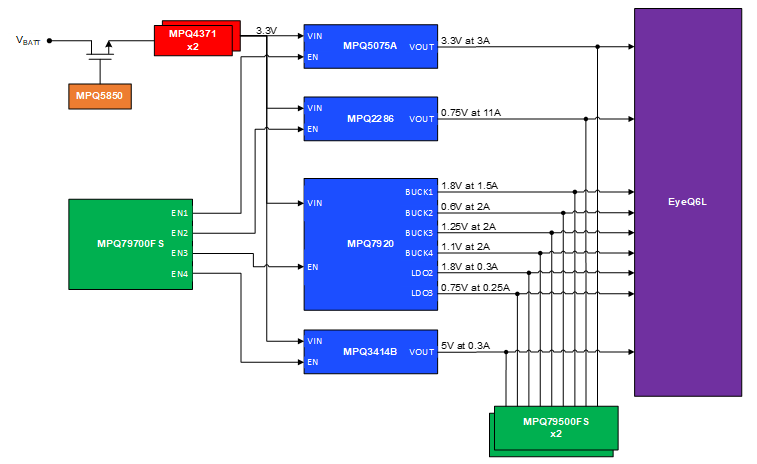

圖2:功能框圖 (1) (2)

注：

1) MPQ79700FS 可選。系統可采用應用微控制器 (MCU) 來啟用穩壓器。

2) MPQ5075A 和 MPQ3414B 可選，用以滿足用戶外部需求(如 CAN 和 MIPI)。

02電壓軌分配

表 1 顯示了系統的綜合電壓軌分配。

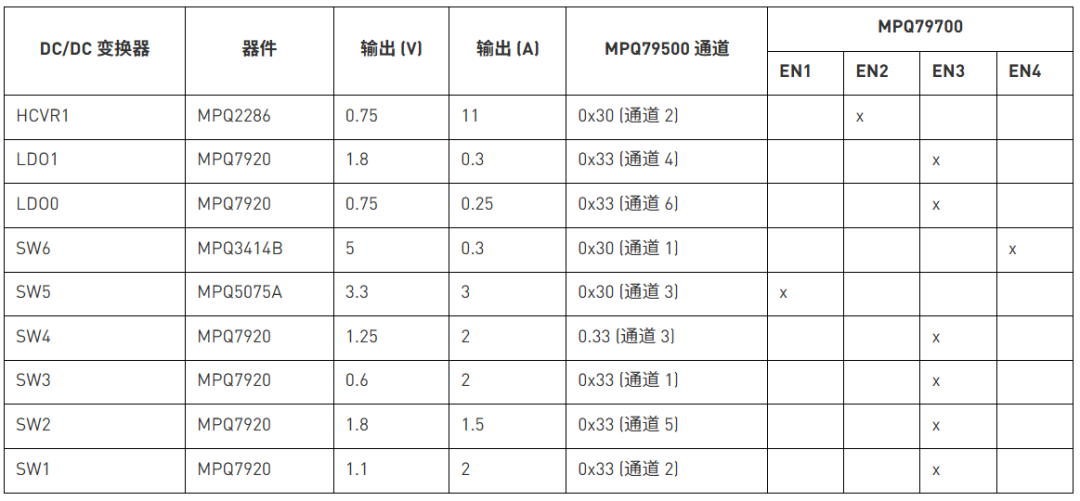

表1: 電壓軌分配

03相關解決方案

本參考設計基于以下 MPS 解決方案：

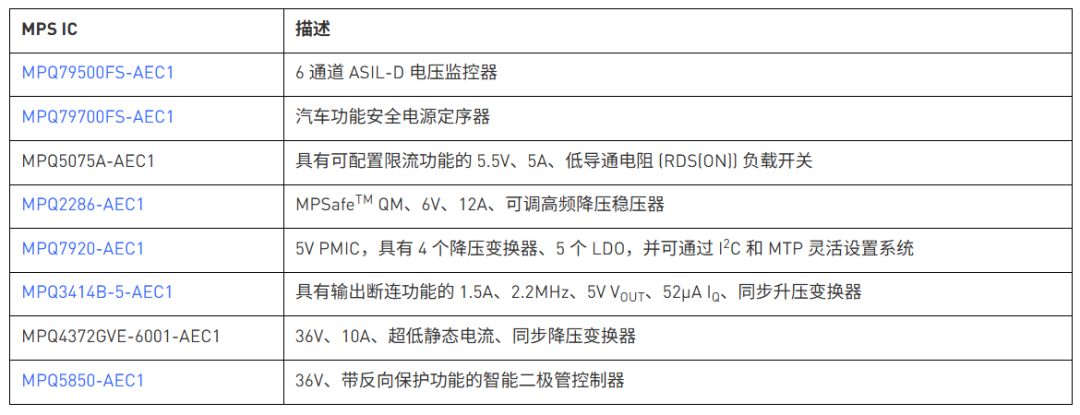

表2: 相關解決方案

注：

3) 未上線的產品請聯系 MPS FAE。

04系統規格

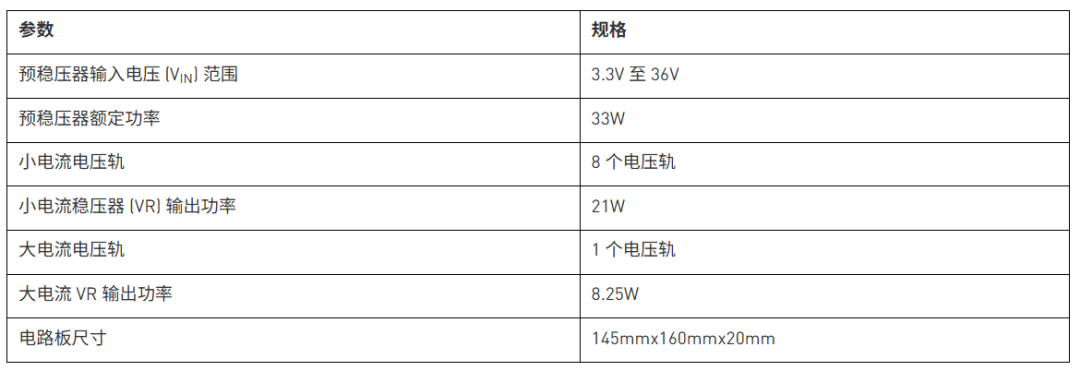

表3: 系統規格

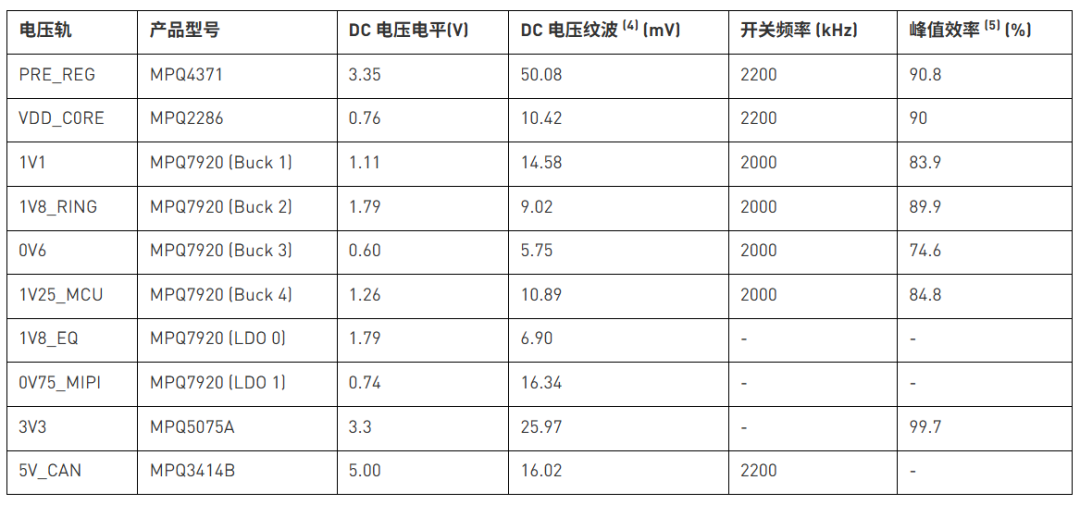

表4: 系統規格詳情

注：

4) 以下數值在最大負載電流和 25°C 條件下得出。

5) 以下數值在每個電源單元 (PSU) 均處于 25°C 的標稱條件下得出。

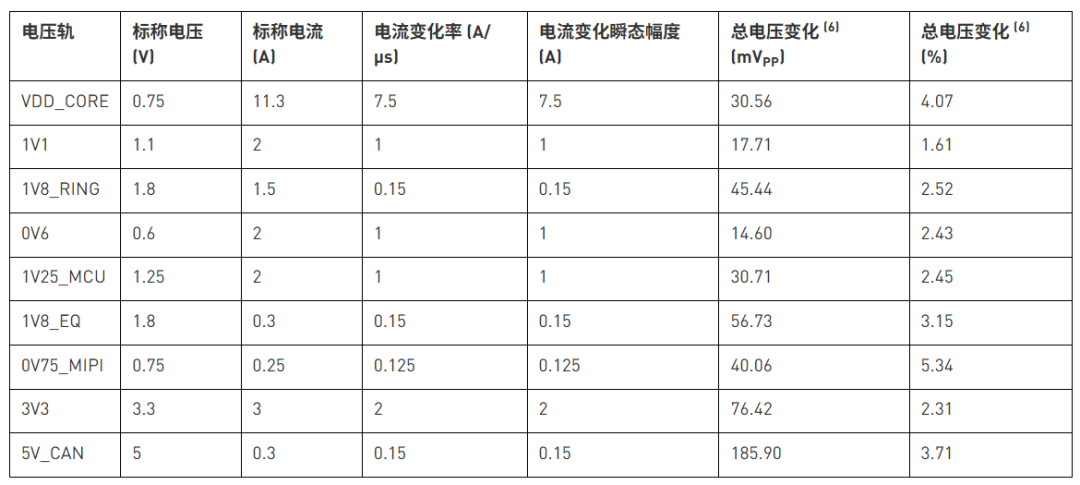

表5: 瞬態響應規格

注：

6) 包括負載瞬態、DC 精度和 IR 壓降。
