AiP6206A（不帶使能）/AiP6206AE（帶使能）是中微愛芯最新推出的高精度系列600mA低壓差線性穩壓器。

該系列電路具有輸出精度高、靜態電流和關斷電流極低，調整率優異等特點。芯片內部集成了過流保護和短路保護功能，確保了在各種復雜工況下的高可靠性，是TWS耳機、智能手表、IOT傳感器節點等電池供電設備的理想選擇。

產品優勢

超低功耗，極致續航：靜態電流典型值僅1.5uA，搭配AiP6206AE的使能功能(關斷電流＜0.1uA)，設備待機/休眠功耗直接“清零”，續航時間有效延長！

低壓差，高效節能：最小壓差低至20mV@負載30mA，150mV@負載200mA，可有效減小電源損耗，提高電源的利用效率。

安全可靠，應對無憂：寬輸入電壓范圍2.4V~6.5V(兼容單節/雙節鋰電池), 同時內置過流/短路保護功能，應對復雜工況不宕機，電路更耐用。

小封裝，設計靈活：兩種封裝可選——SOT89-3適合常規場景，SOT23-5滿足極致空間需求，極大地節省PCB空間，滿足現代電子產品小型化、輕薄化的設計要求。

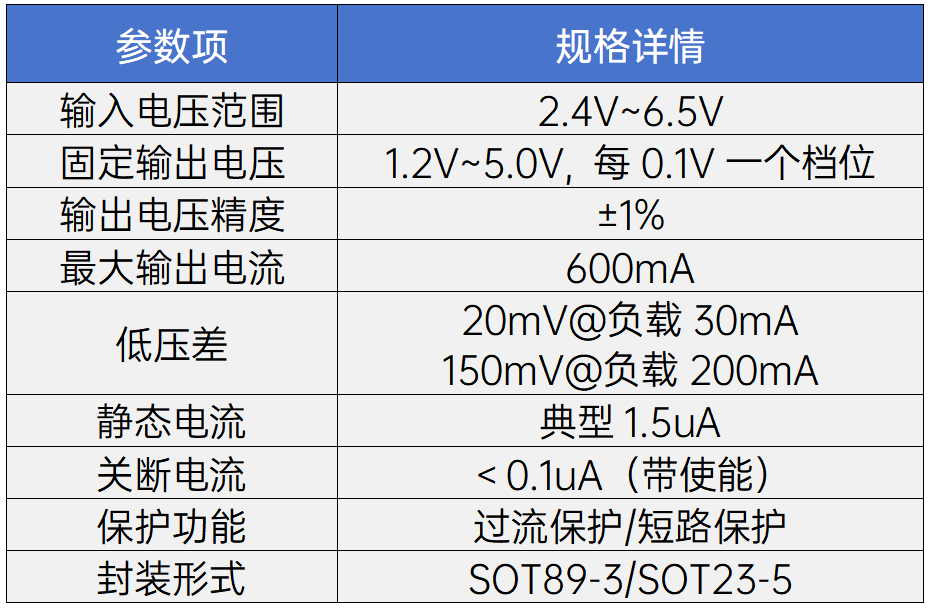

關鍵參數

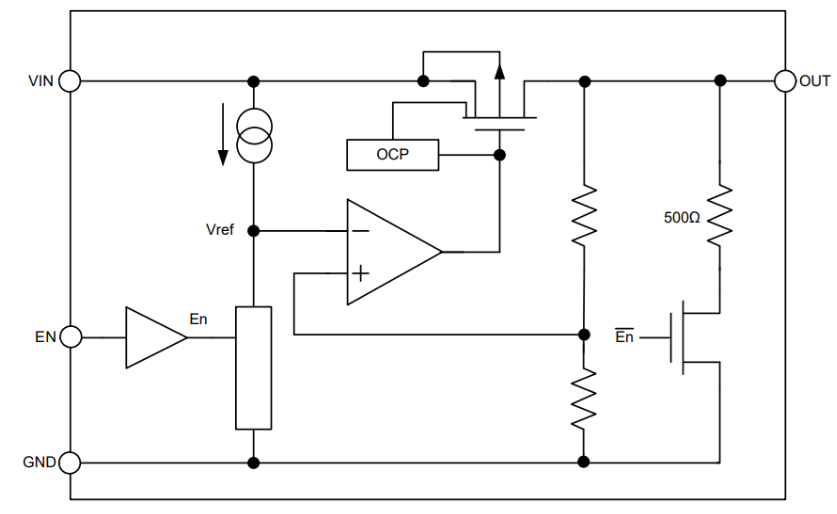

功能框圖

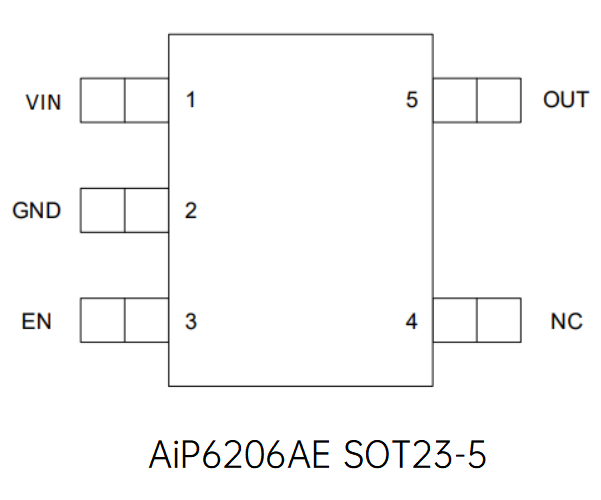

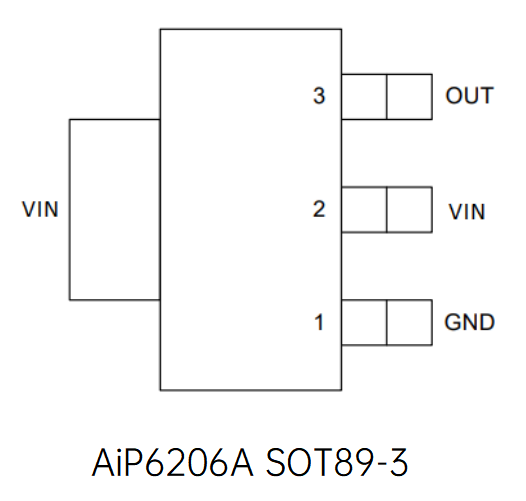

引腳排列圖

典型應用圖

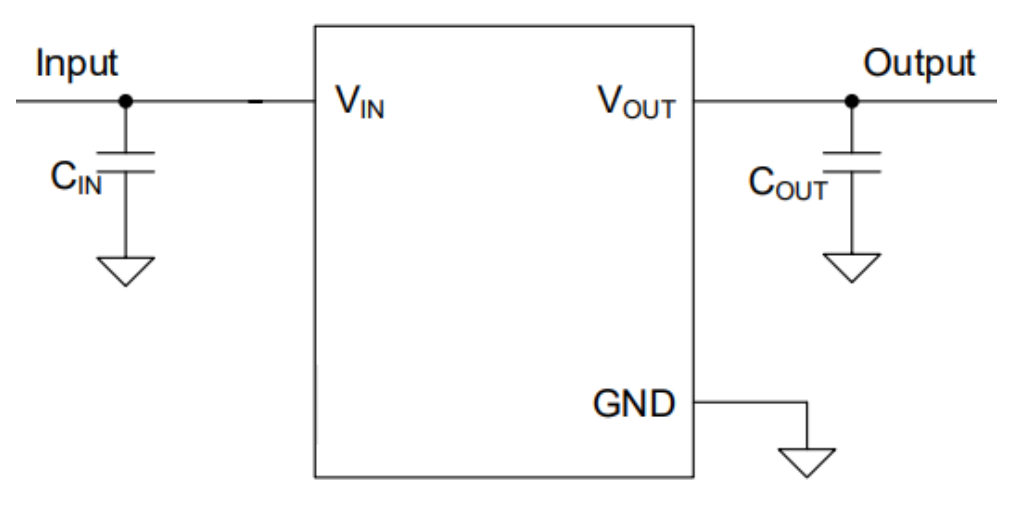

無使能引腳控制應用圖：

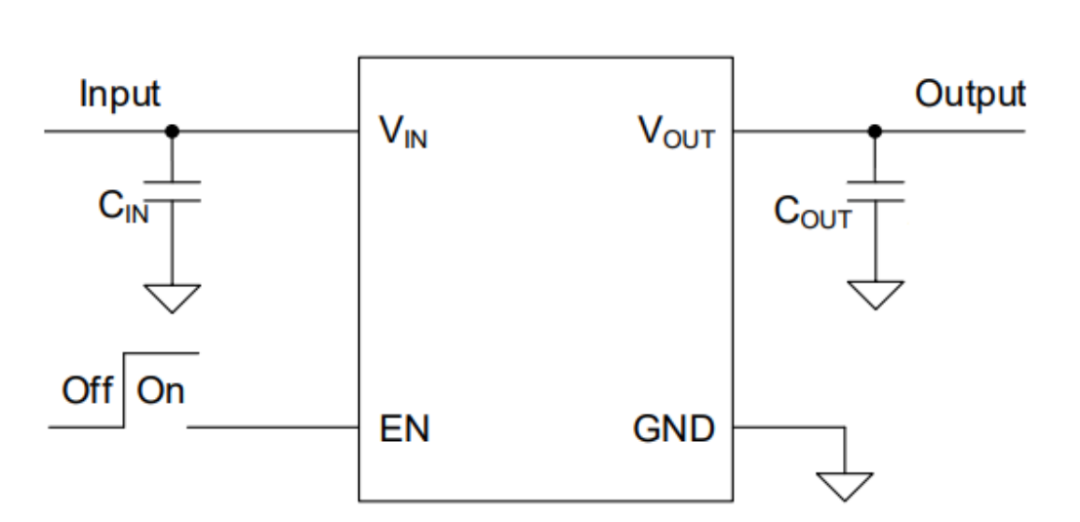

帶使能引腳控制應用圖：

應用領域

便攜消費電子：TWS耳機倉、智能手表、電子秤

IOT物聯網設備：傳感器節點、無線模塊

醫療健康設備：血糖儀、心率帶等

電子標簽/電子墨水屏設備

結語

AiP6206A/AiP6206AE是性價比與可靠性兼具的“續命神器”！

該電路的“低功耗+低壓差”可有效延長電池設備續航能力。同時，電路內置過流保護和短路保護，提高了電路的可靠性。

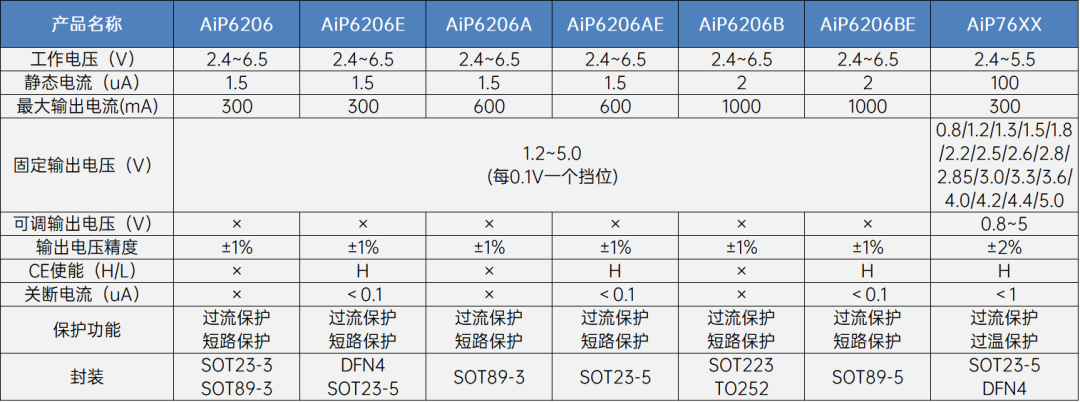

中微愛芯CMOS型常壓LDO選型表如下（左右滑動查看更多）：

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
