在眾多定位技術中，藍牙定位的優勢是“低成本+低功耗+高兼容性”，BLE（低功耗藍牙）是藍牙定位的核心，靠信號測量距離或測量方向加上多設備的協作和算法修正，從而實現粗略到高精度的定位，本文就藍牙定位技術原理從BLE信號到高精度定位的實現邏輯展開論述。

一、藍牙定位技術原理：高精度定位的核心

1. BLE信號

藍牙信標持續廣播信號，定位端通過捕捉信號獲取關鍵數據。

2. 核心定位邏輯

一是測量距離，二是測量方向，信號是基礎，算法才是關鍵。

（1）測量距離

信號強度（RSSI）通過“信號衰減”估算距離，核心邏輯是BLE信號傳播時會隨著距離而逐漸衰減，距離越遠的話，接收端收到的信號強度（RSSI值）就會越弱，RSSI 測距需要提前獲取發射端的發射功率，而且要在目標場景中標定 “發射功率 - 距離 - RSSI” 的對應關系；飛行時間（ToF）通過“信號往返時間”測量距離，核心邏輯是利用信號在空間中傳播的速度，計算”信號從發射端到接收端再返回發射端“的往返時間，換算實際距離。

（2）測量方向

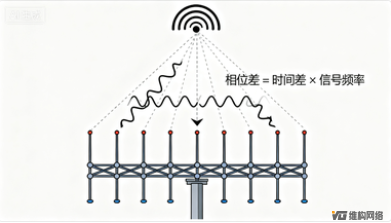

信號到達角（AoA）通過“天線陣列相位差”確定方向，核心邏輯是接收端部署多根天線組成的陣列，BLE信號到達不同天線的時間會存在微小的差異，導致信號相位不同，根據相位差可以反推信號來源的方向。（相位差：本質是信號傳播的“時間差”轉化而來的物理量，相位差 = 信號到達不同天線的時間差 × 信號振動頻率）

（3）算法整合數據

將多個接收設備的距離/方向數據，用三角定位、指紋匹配等算法計算出具體位置。三角定位適合基站位置已知、能穩定獲取距離或者方向數據的場景；指紋匹配算法需提前采集場景內不同位置的信號特征建立數據庫，更適合遮擋多、多路徑干擾嚴重的室內場景（如商場、地下停車場）。

二、藍牙定位技術原理：從粗略到高精度的實行步驟

1. 信號采集

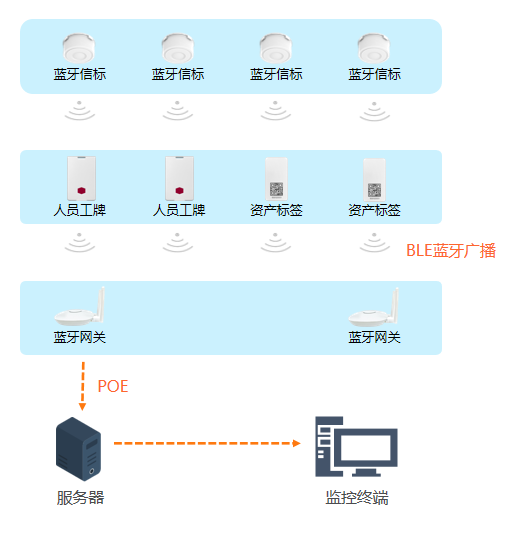

藍牙信標廣播ble信號，多個基站接收器同時接收信號的相關參數。

2. 數據預處理

過濾遮擋、多路徑傳播等情況對信號的干擾，修正原始數據的誤差。

3. 定位計算

近距離用RSSI粗略測量距離，中高精度用ToF/AoA提升數據的準確性，根據基站協作縮小定位的范圍。

4. 優化結果

通過算法迭代修正數據，最終輸出厘米級或米級的位置信息。

三、藍牙定位技術原理：高精度的核心支撐

前文說過的飛行時間（ToF）和到達角（AoA）是藍牙定位技術實行高精度定位的核心，（其中到達角（AoA）依賴的是藍牙5.1以上的協議支持，藍牙5.1還引入AoD（出發角）的測量技術）。高精度定位的核心支撐除此之外還有多基站協同，基于距離測量的三角定位至少三個基站同時工作，通過三角定位法消除單點誤差；而 AoA/AoD 技術單基站就可以實現定位，在多基站協同的情況下還能進一步提升精度、擴大覆蓋范圍。

以上就是藍牙定位技術原理從BLE信號到高精度定位的實現邏輯，相信未來的精度還會進一步提升，真正落實低成本和高精度的定位需求。
