電子信號在幾乎所有電子設備的運行中都至關重要。它們可以傳輸各種信息，從人的聲音到電視和廣播信號，再到 LED 的供電電流。電子信號用于在電子設備之間以模擬或數字方式發送信息。

模擬信號

模擬量是指某種事物對其他事物的表征。在電子學中，模擬信號是某種輸入的表征。

例如， 掛鐘的指針模擬了時間的流逝。 模擬電壓表指向表盤上的數字，模擬了施加的電壓。 麥克風產生的變化電壓模擬了歌手的聲音。

因此，在通信系統中，我們可以說模擬信號代表了某種已傳遞給系統的信息，通常是通過交流電波形。

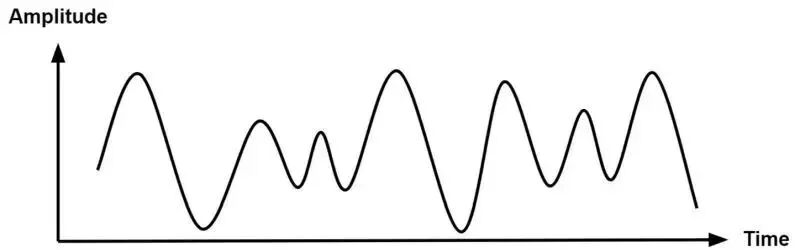

該圖顯示了模擬信號隨時間變化的幅度（即電壓）：

模擬信號

數字信號

數字信號是以二進制格式傳輸或顯示原始源表示的信號。僅使用 1 和 0。

回到時鐘的例子，數字時鐘中有一個晶體方波振蕩器， 工作頻率為 32,768 Hz。我們可以使用數字分頻器將該頻率除以二，得到 16,384 Hz。如果我們重復此操作 15 次，振蕩器的輸出頻率將為 1 Hz，即每秒一次。這些滴答聲以 60 的倍數計數，從而得到分鐘和小時。然后，這些值被發送到 LCD 顯示屏顯示時間。

二進制字由一串依次發送的 1 和 0 組成。字長通常為 8 位，但可以更大。一組位可以稱為一個字節，半個字節稱為一個半字節。為了進行錯誤校驗（例如奇偶校驗），會添加一些額外的位。例如，在網絡和互聯網中，這些字可以分組到帶有目標地址的數據包中。

但是這樣的數字信息是如何通過電線或空氣傳輸?shù)哪兀?/strong>

如果距離較短，則表示該數據的二進制字會逐位逐位地輸入到線路中。如果先發送代表數據最不重要部分的位，則稱為 LSB（最低有效位優先）。反之，則稱為 MSB（最高有效位優先）。

數字信號

調制和調制解調器

如果線很長或者信號需要無線傳輸怎么辦？

由于線路的電容和電感，輸入到線路中的數字信號很快就會衰減并丟失。所以答案是使用調制解調器 。

調制解調器有兩種穩定的頻率狀態：低頻狀態和高頻狀態。例如，調制解調器可能以 1000 Hz 的頻率編碼數字 0，以 1500 Hz 的頻率編碼數字 1。該信號通過有線或無線鏈路傳輸?shù)浇庹{(diào)器，解調器響應頻率變化并輸出 1 和 0。

二進制字節的大小取決于所需的精度類型。由于只有兩種狀態——開或關——我們可以說，對于一個 8 位字（或字節），有 2 ^8 種可能的狀態，即 256 種。以精度表示，則為 1/256 * 100 = 0.4%，非常適合大多數需求。但如果將其加倍至 16 位，則有 2^ 16 種可能的狀態，即 65,536 種，精度將提升至 1/65536 * 100 = 0.0015%。

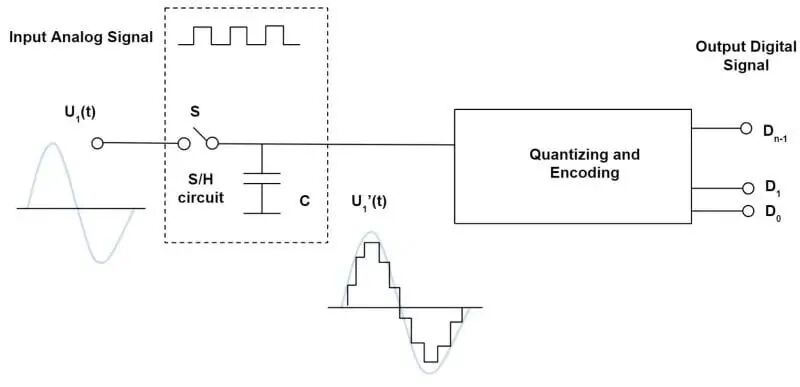

模擬到數字轉換

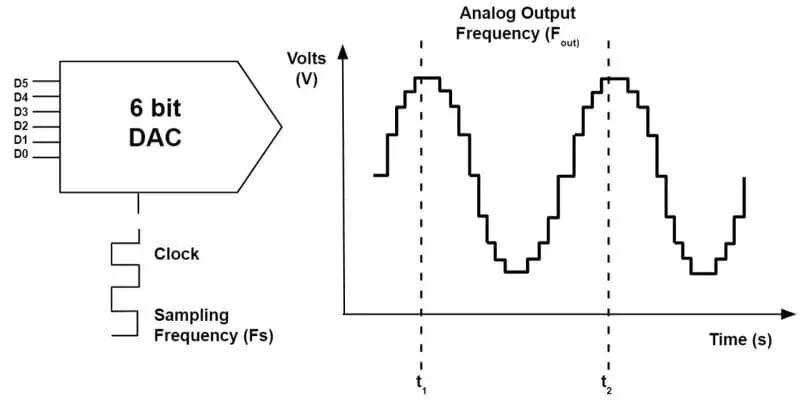

數字到模擬轉換

模擬信號和數字信號的優缺點

如今，純模擬或純數字系統已不常見。兩種技術不可避免地結合在一起，并且每種系統都有其適用之處。
