還記得打印機、鼠標和調制解調器曾經使用粗線和笨重連接器嗎？那些必須擰進電腦里的連接器？這些設備很可能使用 UART 與電腦通信。雖然 USB 幾乎完全取代了那些老式的線纜和連接器，但 UART 絕非過時之物。你會發現 UART 在許多 DIY 電子項目中被用于將GPS 模塊 、 藍牙模塊和 RFID 讀卡器模塊連接到你的 Raspberry Pi、Arduino 或其他微控制器。

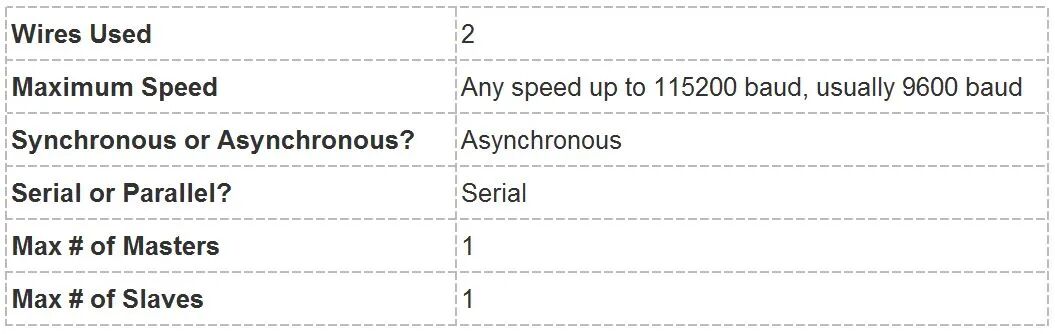

UART 是通用異步收發器 (Universal Asynchronous Receiver/Transmitter) 的縮寫。它并非像 SPI 和 I2C 那樣的通信協議，而是微控制器中的物理電路或獨立 IC。UART 的主要用途是發送和接收串行數據。

UART 的優點之一是它僅使用兩根線即可在設備之間傳輸數據。UART 的原理很容易理解，但如果您還沒有閱讀過本系列的第一部分“SPI 通信協議基礎知識”，那么這部分或許是一個不錯的入門指南。

UART 通信簡介

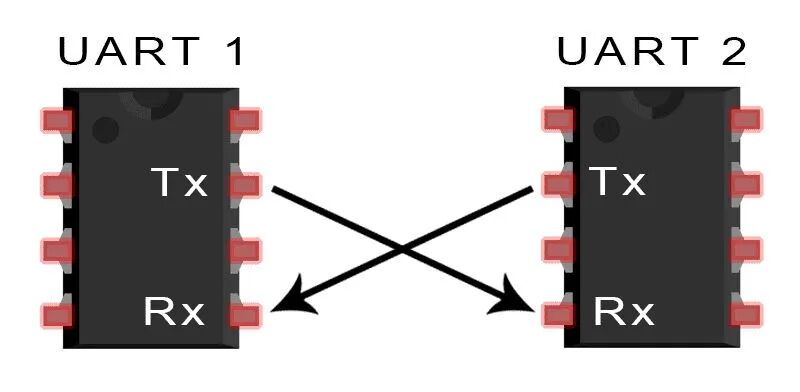

在 UART 通信中，兩個 UART 直接相互通信。發送端 UART 將來自控制設備（例如 CPU）的并行數據轉換為串行數據，并以串行方式傳輸?shù)浇邮斩?UART，接收端 UART 隨后將串行數據轉換回并行數據，以供接收設備使用。兩個 UART 之間僅需兩根線即可傳輸數據。數據從發送端 UART 的 Tx 引腳流向接收端 UART 的 Rx 引腳：

UART 異步傳輸數據，這意味著沒有時鐘信號來同步發送端 UART 的位輸出和接收端 UART 的位采樣。發送端 UART 不使用時鐘信號，而是在正在傳輸?shù)臄?shù)據包中添加起始位和停止位。這些位定義了數據包的開始和結束，以便接收端 UART 知道何時開始讀取位。

當接收 UART 檢測到起始位時，它會開始以特定頻率（稱為波特率）讀取輸入位。 波特率是數據傳輸速度的度量，以比特/秒 (bps) 表示。 兩個 UART 必須以大致相同的波特率工作。發送和接收 UART 之間的波特率只能相差約 10%，否則會導致位時序偏差過大。

兩個 UART 還必須配置為發送和接收相同的數據包結構。

UART 的工作原理

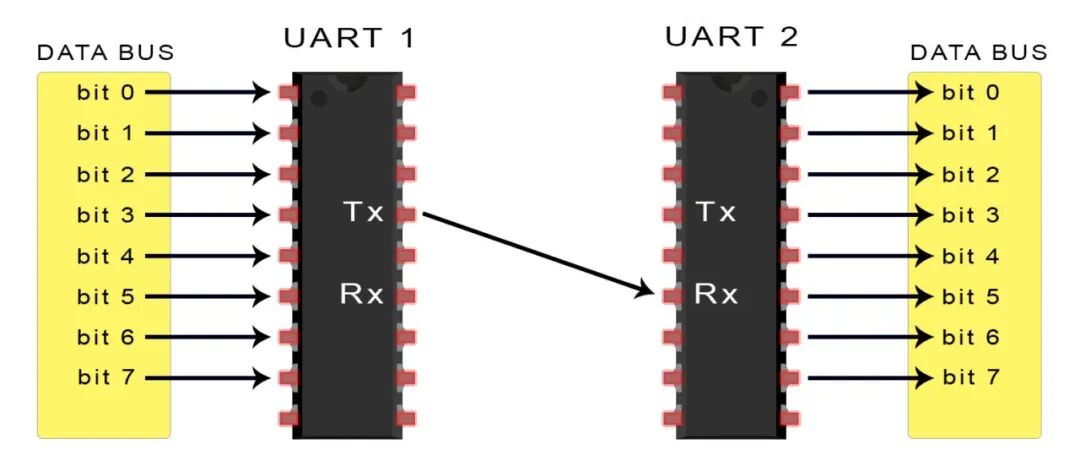

即將發送數據的 UART 從數據總線接收數據。數據總線用于將數據從其他設備（例如 CPU、內存或微控制器）發送到 UART。數據以并行形式從數據總線傳輸?shù)桨l(fā)送端 UART。發送端 UART 從數據總線獲取并行數據后，會添加起始位、奇偶校驗位和停止位，從而創建數據包。接下來，數據包以串行方式逐位輸出到 Tx 引腳。接收端 UART 在其 Rx 引腳逐位讀取數據包。然后，接收端 UART 將數據轉換回并行形式，并刪除起始位、奇偶校驗位和停止位。最后，接收端 UART 將數據包并行傳輸?shù)浇邮斩说臄?shù)據總線：

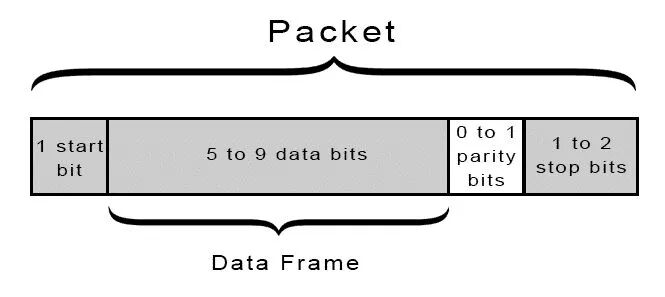

UART 傳輸?shù)臄?shù)據被組織成數據包 。每個數據包包含 1 個起始位、5 到 9 個數據位（取決于 UART）、一個可選的奇偶校驗位以及 1 或 2 個停止位：

起始位

UART 數據傳輸線在不傳輸數據時通常保持高電平。為了開始傳輸數據，發送端 UART 會將傳輸線從高電平拉低一個時鐘周期。當接收端 UART 檢測到電壓從高電平到低電平的轉換時，它會開始以波特率的頻率讀取數據幀中的位。

數據框

數據幀包含實際傳輸?shù)臄?shù)據。如果使用奇偶校驗位，數據幀的長度可以為 5 位到 8 位。如果不使用奇偶校驗位，數據幀的長度可以為 9 位。大多數情況下，數據會先發送最低有效位。

奇偶校驗位

奇偶校驗描述數字的奇偶性。奇偶校驗位是接收 UART 判斷數據在傳輸過程中是否發生變化的一種方式。位可能會因電磁輻射、波特率不匹配或長距離數據傳輸而發生變化。接收 UART 讀取數據幀后，會計算值為 1 的位數，并檢查總數是偶數還是奇數。如果奇偶校驗位為 0（偶校驗），則數據幀中“1”的位數總數應為偶數。如果奇偶校驗位為 1（奇校驗），則數據幀中“1”的位數總數應為奇數。當奇偶校驗位與數據匹配時，UART 便知道傳輸沒有錯誤。但如果奇偶校驗位為 0，且總數為奇數；或者奇偶校驗位為 1，且總數為偶數，則 UART 便知道數據幀中的位已發生變化。

停止位

為了發出數據包結束的信號，發送方 UART 將數據傳輸線從低電壓驅動至高電壓，持續至少兩個位持續時間。

UART 發送步驟

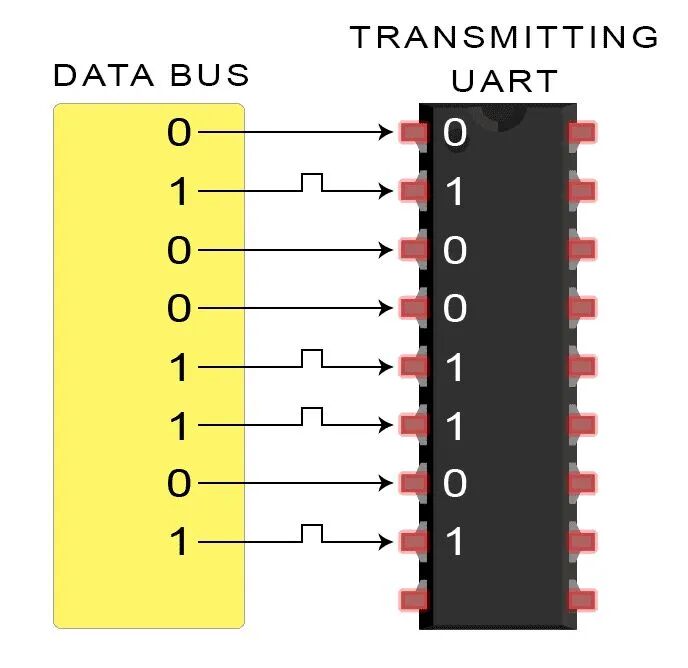

1、發送端 UART 從數據總線并行接收數據：

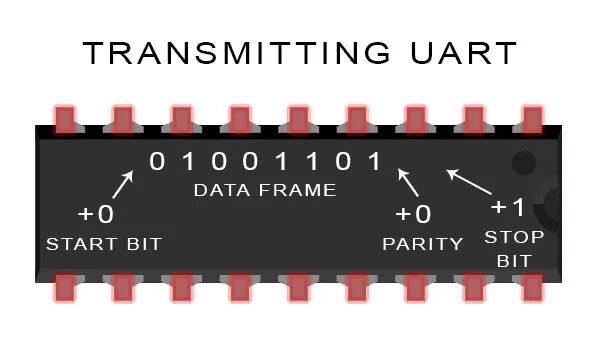

2、發送方 UART 將起始位、奇偶校驗位和停止位添加到數據幀：

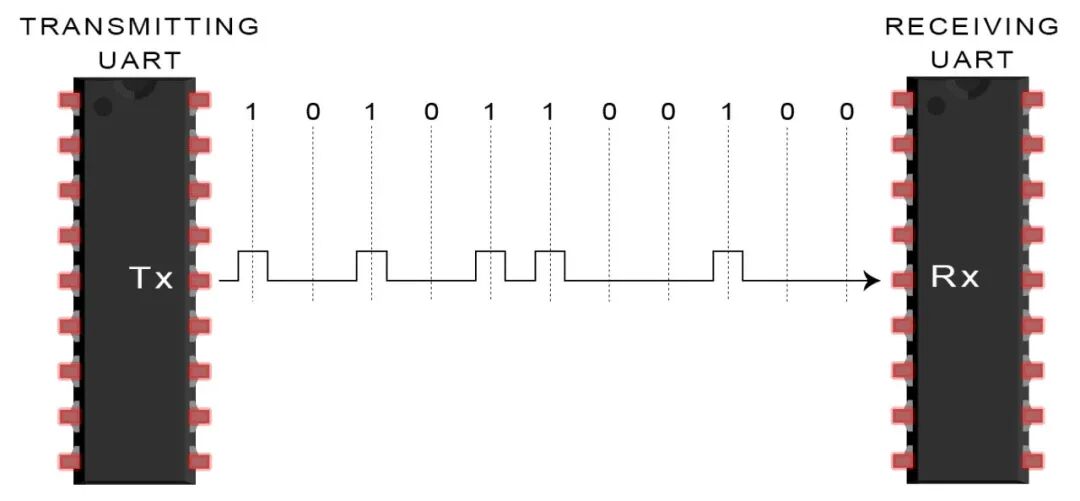

3、整個數據包從發送端 UART 串行發送到接收端 UART。接收端 UART 以預先配置的波特率對數據線進行采樣：

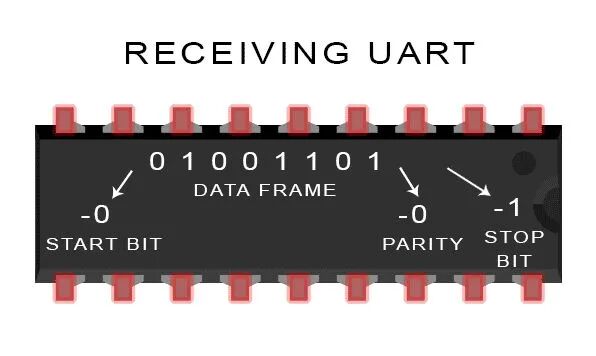

4、接收 UART 丟棄數據幀中的起始位、奇偶校驗位和停止位：

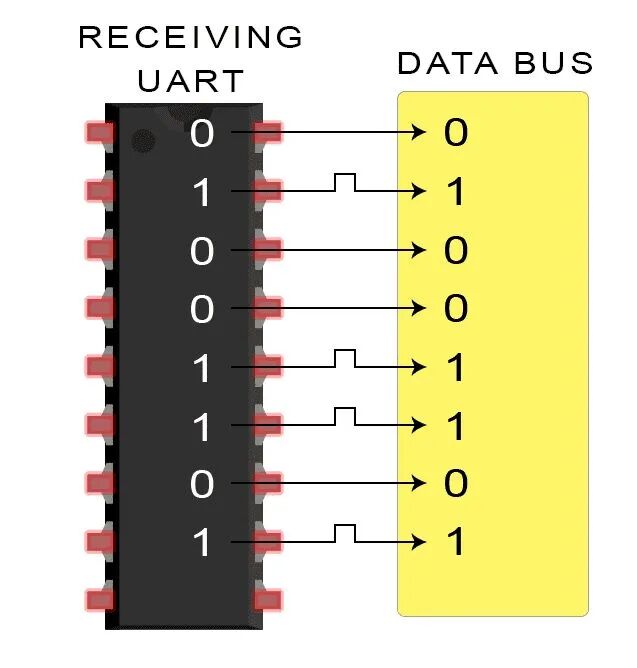

5、接收 UART 將串行數據轉換回并行，并將其傳輸?shù)浇邮斩说臄?shù)據總線：

UART 的優點和缺點

沒有完美的通信協議，但 UART 在這方面表現相當出色。以下是一些優缺點，可幫助您確定它們是否適合您的項目需求：

優勢

僅使用兩根電線

無需時鐘信號

具有奇偶校驗位以允許錯誤檢查

數據包的結構可以改變，只要雙方都設置好

有據可查且廣泛使用的方法

缺點

數據幀的大小限制為最大9位

不支持多個從系統或多個主系統

每個 UART 的波特率必須彼此相差 10% 以內

繼續閱讀本系列的第三部分 “I2C 通信協議基礎知識” ，了解電子設備的另一種通信方式。如果您還沒有閱讀過，可以先閱讀第一部分 “SPI 通信協議基礎知識” 。
