ADS614X（ADS612X）是一系列14位（12位）A/D轉換器，采樣率最高可達250 MSPS。它將高動態性能和低功耗結合在緊湊的48 QFN封裝中。這使得它非常適合多載流、寬帶寬通信應用。

ADS614X/2X具有細微增益選項，可用于提升SFDR在較低全聲量輸入范圍的性能。它包含一個直流偏移校正環路，可用于取消ADC偏移。同時提供DDR LVDS（雙倍數據速率）和并行CMOS數字輸出接口。在較低采樣率下，ADC自動以降低功率運行，性能不損失。
*附件：ads6149.pdf

它包含內部參考，而傳統的參考引腳和相關的解耦電容已被取消。不過，該設備也可以用外部參考驅動。該裝置的規格適用于工業溫度范圍（-40°C至85°C）。

特性

• 最大采樣率：250 MSPS
• 14位分辨率 — ADS614X
• 12位分辨率 — ADS612X
• 687毫瓦總功耗，250 MSPS
• 雙數據速率（DDR）LVDS和并行CMOS輸出選項
• 可編程細增益最高可達6dB，用于信噪比/SFDR權衡
• 直流偏移校正
• 支持輸入時鐘幅度最低至400 mVPP微分
• 內部與外部參考支持
• 48-QFN封裝（7毫米×7毫米）
• 與ADS5547家族兼容的針腳
• 應用
  • 多載體寬帶通信
  • 無線多載波通信基礎設施
  • 軟件定義無線電
  • 功率放大器線性化
  • 802.16d/e
  • 測試與測量?jī)x器
  • 高清視頻
  • 醫學影像
  • 雷達系統

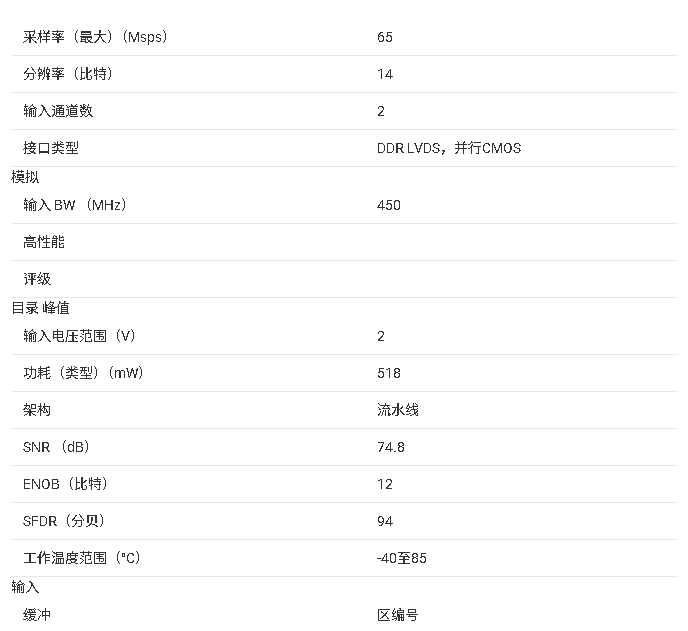

參數

方框圖

?1. 產品概述?

• ADS614X系列為14位ADC，ADS612X系列為12位ADC
• 最高采樣率：250 MSPS (ADS6149/6129) / 210 MSPS (ADS6148/6128)
• 采用48引腳QFN封裝（7mm×7mm）
• 低功耗設計：250 MSPS時總功耗687 mW
• 支持DDR LVDS和并行CMOS輸出接口
• 工作溫度范圍：-40°C至85°C

?2. 主要特性?

• 可編程精細增益（最高6dB），用于SNR/SFDR權衡
• 直流偏移校正功能
• 支持低至400 mVPP的差分輸入時鐘幅度
• 內部和外部參考電壓支持
• 與ADS5547系列引腳兼容

?3. 電氣特性?

• 模擬輸入帶寬：700 MHz
• 差分輸入電壓范圍：2 VPP
• 輸入共模電壓：1.5 V
• 支持輸入頻率：最高500 MHz（2VPP幅值）/800 MHz（1VPP幅值）

?4. 應用領域?

• 多載波、寬帶通信基礎設施
• 軟件定義無線電
• 功率放大器線性化
• 802.16d/e系統
• 測試測量儀器
• 高清視頻
• 醫療成像
• 雷達系統

?5. 配置方式?

• ?并行配置?：通過DFS、MODE、SEN和SDATA引腳直接控制
• ?串行配置?：通過SEN、SCLK、SDATA引腳訪問內部寄存器
• ?混合配置?：結合串行接口和并行控制引腳

?6. 輸出接口?

• DDR LVDS接口：雙倍數據率低壓差分信號
• 并行CMOS接口
• 支持二進制補碼和偏移二進制數據格式

?7. 電源管理?

• 三種省電模式：
  • 全局關斷（約20 mW）
  • 待機模式（約120 mW）
• 輸出緩沖器禁用

?8. 封裝信息?

• 48引腳VQFN封裝（RGZ）
• 引腳間距：0.5 mm
• 熱阻參數：θJA = 25.41°C/W（0LFM氣流）

?9. 典型性能?

• 在20 MHz輸入頻率下：
  • SFDR：92-94 dBc
  • SINAD：70-73 dBFS
• 支持兩音互調失真測試

?10. 設計注意事項?

• 建議使用單一接地平面
• 需要適當?shù)?a target="_blank">電源去耦
• 裸露焊盤必須焊接到接地平面

?11. 技術規格?

• 孔徑延遲：0.7-1.7 ns
• 孔徑抖動：170 fs RMS
• 喚醒時間：從全局關斷約25 μs，從待機約300 ns
