安森美 NL27WZ32雙路2輸入或門是高性能雙路2輸入或門，工作采用1.65V至5.5V的電源，工作在-55°C至+125°C的寬溫度范圍內。這些器件具有幾乎為零的靜態供電電流，降低了系統的功率要求。安森美NL27WZ32雙路緩沖器提供可靠的邏輯運算，使得該器件在諸多電子設計中成為關鍵元件。

數據手冊；*附件：onsemi NL27WZ32雙路2輸入或 (OR) 邏輯門數據手冊.pdf

特性

• 設計在1.65V至5.5V VCC 電壓下運行
• 2.5ns t PD （在VCC = 5V的典型值時）
• 輸入/輸出耐高達5.5V的過電壓
• IOFF 支持局部斷電保護
• 24mA拉電流/灌電流（3.0V時）
• ±100mA鎖存性能
• 工作溫度范圍：-55 °C至+125 °C
• 采用US8、UDFN8和UQFN8封裝
• 芯片復雜性：< 100個FET
• 幾乎為零的靜態供電電流大幅降低了系統功率要求
• 潮濕敏感度等級 (MSL) 1級
• UL 94V-0可燃性等級
• 帶-Q后綴的用于汽車和其他要進行現場和控制變更的應用，通過了AEC-Q100認證，并支持PPAP
• 無鉛、無鹵/無溴化阻燃劑（BFR），符合RoHS指令

邏輯符號

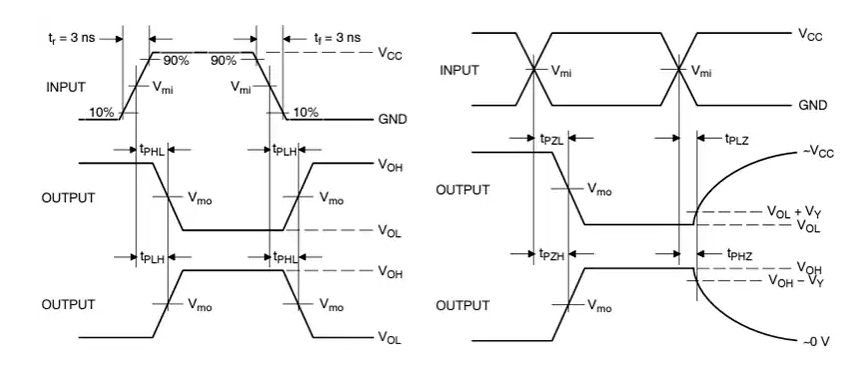

開關波形

NL27WZ32雙路2輸入或邏輯門技術深度解析

一、產品概述與核心特性

?NL27WZ32?是安森美半導體推出的一款高性能雙路2輸入或邏輯門，采用先進的CMOS工藝制造。該器件最顯著的特點是?寬電壓工作范圍?，支持從1.65V至5.5V的供電電壓，使其能夠廣泛應用于各種電壓等級的系統中。

核心優勢特性

• ?超高速性能?：在5V供電時典型傳播延遲僅2.5ns，顯著提升了系統響應速度。
• ?過電壓容限?：輸入/輸出端口可耐受高達5.5V的過電壓，增強了系統可靠性。
• ?部分掉電保護?：支持IOFF功能，在電源部分關閉時仍能保持接口保護。
• ?強驅動能力?：在3.0V電壓下可提供24mA的源/匯電流。

二、電氣特性詳解

1. 直流電氣參數

根據數據手冊，NL27WZ32在直流特性方面表現出色：

?輸入電平閾值?：

• ? 高電平輸入電壓(VIH) ?：
  • 1.65V至1.95V范圍：0.65×VCC
  • 2.3V至5.5V范圍：0.70×VCC
• ? 低電平輸入電壓(VIL) ?：
  • 1.65V至1.95V范圍：0.35×VCC
  • 2.3V至5.5V范圍：0.30×VCC

?輸出驅動能力?：

• ?高電平輸出?：在3.0V供電時可輸出2.3V（最小值），驅動24mA負載
• ?低電平輸出?：在3.0V供電時輸出最大0.55V，吸收24mA電流

2. 動態性能指標

?傳播延遲特性?：

• 5V供電時：1.9ns典型值，3.1ns最大值
• 3.3V供電時：2.6ns典型值，3.9ns最大值

?功耗特性?：

• ?靜態電流?：最大10μA（全溫度范圍）
• ?動態功耗?：CPD電容典型值9pF（3.3V時）

三、封裝選項與引腳配置

NL27WZ32提供多種封裝形式，滿足不同應用需求：

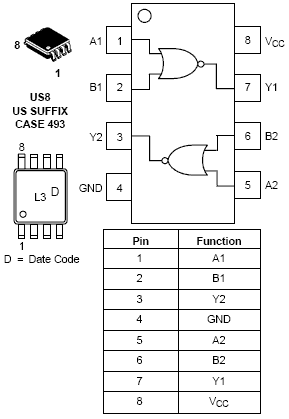

1. US8封裝（引腳配置）

• 引腳1：A1（第一路輸入A）
• 引腳2：B1（第一路輸入B）
• 引腳3：Y2（第二路輸出）
• 引腳4：GND（接地）
• 引腳5：A2（第二路輸入A）
• 引腳6：B2（第二路輸入B）
• 引腳7：Y1（第一路輸出）
• 引腳8：VCC（電源）

2. UQFN8封裝（緊湊型）

• 引腳1：Y1（第一路輸出）
• 引腳2：B2（第二路輸入B）
• 引腳3：A2（第二路輸入A）
• 引腳4：GND（接地）

四、最大額定值與安全設計

絕對最大額定值

• ? 電源電壓(VCC) ?：-0.5V至+6.5V
• ? 輸入電壓(VIN) ?：-0.5V至+6.5V
• ? 輸出電壓(VOUT) ?：
  • 工作模式：-0.5V至VCC+0.5V
  • 三態模式：-0.5V至+6.5V

熱管理設計

• ? 熱阻(θJA) ?：
  • US8封裝：250°C/W
  • UQFN8封裝：210°C/W
• ?最大功耗?：500mW（US8，靜止空氣）

五、應用設計指南

1. 電源設計考慮

• ?推薦工作電壓?：1.65V至5.5V
• ?去耦電容?：建議在VCC引腳附近放置100nF電容

2. 信號完整性設計

• ?輸入信號斜率?：要求上升/下降時間符合規格：
  • 5V供電：最大5ns/V
  • 3.3V供電：最大10ns/V

3. 邏輯功能實現

?真值表功能?：

?邏輯表達式?：Y = A + B

六、可靠性認證與質量保證

• ?汽車級認證?：-Q后綴型號通過AEC-Q100認證，支持PPAP流程
• ?環保標準?：符合RoHS標準，無鉛、無鹵素
• ?ESD防護?：
  • 人體放電模式(HBM)：2000V
  • 充電器件模式(CDM)：1000V

七、典型應用場景

1. 電池供電設備

得益于1.65V的低工作電壓和低靜態電流特性，NL27WZ32非常適合便攜式設備和物聯網節點。

2. 電平轉換接口

利用其過電壓容限特性，可在不同電壓域之間實現安全的邏輯電平轉換。

3. 控制系統

在工業控制、汽車電子等要求高可靠性的場合，其強驅動能力和寬溫度范圍（-55°C至+125°C）確保了穩定運行。
