ADS614X（ADS612X）是一系列14位（12位）A/D轉換器，采樣率最高可達250 MSPS。它將高動態性能和低功耗結合在緊湊的48 QFN封裝中。這使得它非常適合多載流、寬帶寬通信應用。

ADS614X/2X具有細微增益選項，可用于提升SFDR在較低全聲量輸入范圍的性能。它包含一個直流偏移校正環路，可用于取消ADC偏移。同時提供DDR LVDS（雙倍數據速率）和并行CMOS數字輸出接口。在較低采樣率下，ADC自動以降低功率運行，性能不損失。
*附件：ads6129.pdf

它包含內部參考，而傳統的參考引腳和相關的解耦電容已被取消。不過，該設備也可以用外部參考驅動。該裝置的規格適用于工業溫度范圍（-40°C至85°C）。

特性

• 最大采樣率：250 MSPS
• 14位分辨率 — ADS614X
• 12位分辨率 — ADS612X
• 687毫瓦總功耗，250 MSPS
• 雙數據速率（DDR）LVDS和并行CMOS輸出選項
• 可編程細增益最高可達6dB，用于信噪比/SFDR權衡
• 直流偏移校正
• 支持輸入時鐘幅度最低至400 mVPP微分
• 內部與外部參考支持
• 48-QFN封裝（7毫米×7毫米）
• 與ADS5547家族兼容的針腳
• 應用
  • 多載體寬帶通信
  • 無線多載波通信基礎設施
  • 軟件定義無線電
  • 功率放大器線性化
  • 802.16d/e
  • 測試與測量?jī)x器
  • 高清視頻
  • 醫學影像
  • 雷達系統

參數

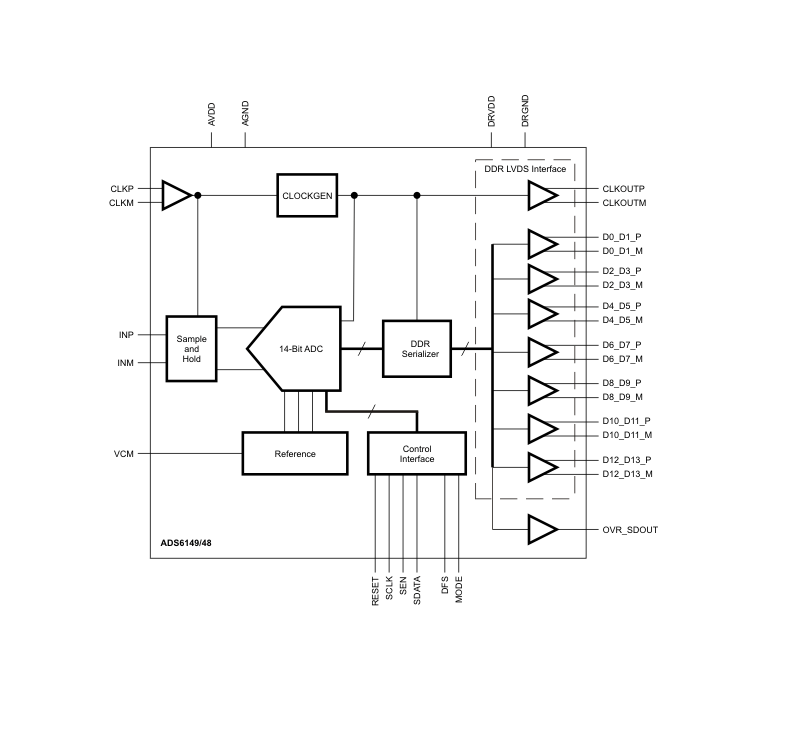

方框圖

?一、產品概述?
ADS6149/ADS6148是14位模數轉換器，ADS6129/ADS6128是12位模數轉換器，最高采樣率分別為250 MSPS和210 MSPS。該系列器件將高動態性能和低功耗結合在緊湊的48引腳QFN封裝中，適用于多載波、寬帶通信應用。

?二、主要特性?

• ?高采樣率?：最高250 MSPS
• ?分辨率?：14位（ADS614X系列）和12位（ADS612X系列）
• ?低功耗?：在250 MSPS時總功耗為687 mW
• ?輸出接口?：支持雙倍數據率（DDR）LVDS和并行CMOS輸出選項
• ?可編程精細增益?：最高6dB，用于SNR/SFDR權衡
• ?直流偏移校正?：內置校正環路
• ?時鐘輸入?：支持低至400 mVPP差分幅度
• ?參考電壓?：支持內部和外部參考
• ?封裝?：48-QFN（7mm×7mm）
• ?引腳兼容性?：與ADS5547系列兼容

?三、應用領域?

• 多載波寬帶通信基礎設施
• 軟件定義無線電
• 功率放大器線性化
• 測試測量儀器
• 高清視頻
• 醫療成像
• 雷達系統

?四、技術規格?

1. ?電氣特性?
   • 模擬輸入帶寬：700 MHz
   • 信噪比（SNR）：最高73.4 dBFS（ADS6149）

• 無雜散動態范圍（SFDR）：最高94 dBc
• 有效位數（ENOB）：最高11.5位
• 微分非線性（DNL）：±0.4 LSB
• 積分非線性（INL）：±2 LSB

2. ?電源要求?
   • 模擬電源（AVDD）：3.3V
   • 數字電源（DRVDD）：1.8V

• 總功耗：LVDS接口時687 mW（250 MSPS）

?五、配置方式?

1. ?并行配置?：通過DFS、MODE、SEN和SDATA引腳直接控制
2. ?串行配置?：通過SEN、SCLK和SDATA引腳訪問內部寄存器
3. ?混合配置?：結合串行接口和并行控制

?六、接口特性?

1. ?LVDS模式?
   • 差分輸出電平：350 mV
   • 輸出阻抗：100Ω

?七、封裝信息?

• 48引腳QFN封裝
• 工作溫度范圍：-40°C至85°C

?八、典型性能?

• 提供詳細的FFT頻譜圖
• 不同輸入頻率下的性能參數
• 溫度、電源變化對性能的影響

該文檔詳細介紹了ADS6149/ADS6129/ADS6148/ADS6128系列ADC的技術規格、電氣特性、配置方法和應用設計指南，為工程師提供完整的設計參考。
