安森美 NL37WZ14三路施密特觸發器反相器是高性能三路反相器，具有施密特觸發器輸入，工作電源電壓范圍為1.65V至5.5V。引腳配置和功能與NL37WZ04相同，但輸入具有遲滯，憑借其施密特觸發器功能，NL37WZ14可用作線路接收器接收慢速輸入信號。安森美NL37WZ14可以將緩慢變化的輸入信號轉換為輪廓分明的無抖動的輸出信號。與傳統反相器相比，該器件具有更大的噪聲裕度。NL37WZ14在輸入端還設有遲滯，提高了抗噪性。

數據手冊；*附件：onsemi NL37WZ14三路施密特觸發器反相器數據手冊.pdf

特性

• 設計在1.65V至5.5V VCC 電壓下運行
• 2.6ns t PD （在VCC = 5V的典型值時）
• 輸入/輸出耐高達5.5V的過電壓
• IOFF 支持局部斷電保護
• 24mA拉電流/灌電流（3.0V時）
• ±100mA鎖存性能
• 工作溫度范圍：-55 °C至+125 °C
• 采用US8、UDFN8和UQFN8封裝
• 芯片復雜性<100FET
• 潮濕敏感度等級 (MSL) 1級
• UL 94V-0可燃性等級
• 帶-Q后綴的用于汽車和其他要進行現場和控制變更的應用，通過了AEC-Q100認證，并支持PPAP
• 無鉛、無鹵/無溴化阻燃劑（BFR），符合RoHS指令

邏輯符號

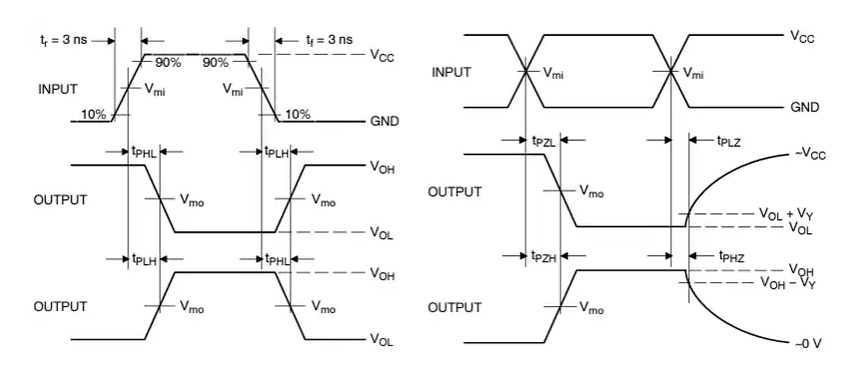

開關波形

基于NL37WZ14三路施密特觸發器反相器的技術解析與應用指南?

?一、核心特性與架構概述?

NL37WZ14是安森美半導體推出的一款?高性能三路施密特觸發器反相器?，專為?1.65V至5.5V寬電壓供電系統?設計。其核心亮點包括：

1. ?超低傳輸延遲?：典型值僅?2.6 ns@5V?，適合高速數字信號處理。
2. ?高驅動能力?：支持?24 mA源/灌電流@3.0V?，可直接驅動LED或中等負載。
3. ?過壓容忍設計?：輸入/輸出端最高可承受?5.5V電壓?，避免電平不匹配導致的損壞。
4. ?多封裝選項?：提供US8、UDFN8（1.45×1.0 mm及1.95×1.0 mm）、UQFN8（1.4×1.2 mm及1.6×1.6 mm）等小型化封裝，滿足空間敏感場景。

?二、關鍵電氣參數深度分析?

?1. 施密特觸發閾值與遲滯特性?

• ?設計意義?：遲滯特性有效抑制輸入信號抖動，提升噪聲容限，特別適用于?按鍵去抖?或?傳感器信號調理?。

?2. 輸出驅動能力實測?

• ?高電平輸出?：在VCC=3.0V、IOH=?24 mA時，?**VOH≥2.3 V**?，確保邏輯“1”的穩定性。
• ?低電平輸出?：在VCC=3.0V、IOL=24 mA時，?**VOL≤0.55 V**?，避免電平漂移。

?3. 功耗與熱管理?

• ?靜態電流?：全溫度范圍內?ICC≤10 μA?，適合電池供電設備。
• ?熱阻參數?：US8封裝?θJA=250°C/W?，需通過PCB銅箔散熱或限制持續負載電流。

?三、可靠性設計要點?

1. ?電源退耦?：VCC引腳就近放置100nF陶瓷電容，降低開關噪聲。
2. ?布局建議?：UDFN/UQFN封裝底部需設計?散熱焊盤?并通過過孔連接至地平面。
3. ?ESD防護?：器件通過?HBM 2000V?和?CDM 1000V?認證，但敏感環境建議額外添加TVS管。

?四、選型與生產注意事項?

• ?汽車級認證?：NL37WZ14USG-Q后綴型號符合?AEC-Q100標準?，支持PPAP文檔。
• ?濕敏等級?：所有封裝均為?MSL1?，無需烘烤即可直接貼裝。
• ?焊接參數?：回流焊峰值溫度≤260°C（10秒），參考安森美《焊接與安裝技術手冊》（SOLDERRM/D）。
