安森美 NL37WZ07開漏輸出型三路緩沖器是高性能三路緩沖器，工作采用1.65V至5.5V電源。內部電路由多個級組成，包括一個開漏輸出，具有設置輸出開關電平的功能。使用外部電阻器和電源就能讓安森美NL37WZ07將5V電路接到任何在VCC 至7V之間的電壓電路。這些器件在驅動大電流的同時保持了低功耗和強大的信號完整性。

數據手冊；*附件：onsemi NL37WZ07開漏輸出型三路緩沖器數據手冊.pdf

特性

• 設計在1.65V至5.5V VCC 電壓下運行
• 2.1ns t PD （在VCC = 5V的典型值時）
• 輸入/輸出耐高達5.5V的過電壓
• IOFF 支持局部斷電保護
• 24mA拉電流/灌電流（3.0V時）
• ±100mA鎖存性能
• 工作溫度范圍：-55 °C至+125 °C
• 采用US8、UDFN8和UQFN8封裝
• 芯片復雜性<100FET
• 潮濕敏感度等級 (MSL) 1級
• UL 94V-0可燃性等級
• 帶-Q后綴的用于汽車和其他要進行現場和控制變更的應用，通過了AEC-Q100認證，并支持PPAP
• 無鉛、無鹵/無溴化阻燃劑（BFR），符合RoHS指令

邏輯符號

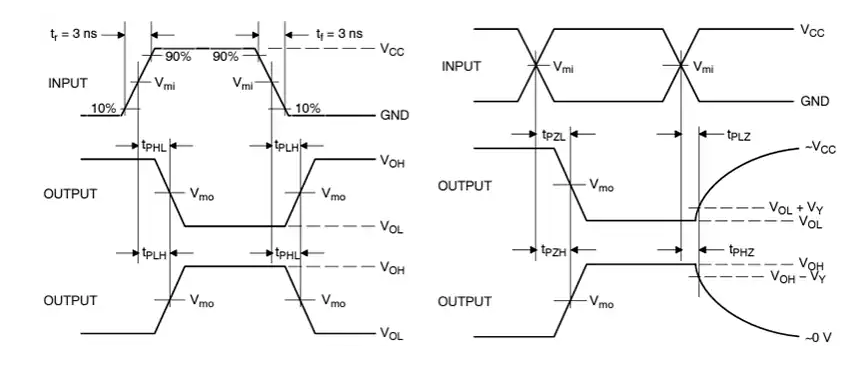

開關波形

?onsemi NL37WZ07開漏輸出三路緩沖器技術解析與應用指南

?一、產品概述與核心特性?

?NL37WZ07? 是安森美推出的高性能三路開漏輸出緩沖器，專為 ?1.65 V 至 5.5 V? 寬電壓供電系統設計。其核心優勢包括：

• ?高速響應?：典型傳播延遲僅 ?2.1 ns?（@VCC=5V），適用于時序敏感的接口電路。
• ?高驅動能力?：在 3.0 V 電壓下支持 ?24 mA 源/吸電流?，可直接驅動繼電器、LED等負載。
• ?過壓容錯?：輸入/輸出端最高耐受 ?5.5 V? 電壓，避免因電平不匹配導致的損壞。
• ?低功耗設計?：支持 ?IOFF 斷電保護?，在電源關閉時阻斷漏電流，適配便攜設備。

?關鍵應用場景?：

• I2C/SPI 總線電平轉換
• 電機驅動控制接口
• 汽車電子（AEC-Q100 認證型號）

?二、電氣參數深度分析?

?1. 直流特性?

?設計要點?：

• 輸入閾值與電源電壓相關（如 VIH=0.65×VCC @1.65V），需根據實際供電電壓計算邏輯電平。
• 輸出低電平隨負載電流增大而升高，需通過降額設計確保噪聲容限。

?2. 交流特性?

• ?開關性能?：
  • 上升/下降時間 ?**<3 ns ?（@VCC=4.5~5.5V），適合 ? ≥10 MHz**? 信號傳輸。
  • 傳播延遲受電壓影響顯著（如 1.65V 時典型值 6.0 ns）。

三、封裝?

?布局建議?：

• UDFN8 封裝底部帶裸露焊盤，需連接至 GND 以增強散熱。
• 熱阻 θJA：US8 為 ?250°C/W?，建議通過鋪銅降低溫升。
