安規電容是在電子電路中用于抑制電源電磁干擾的電容器，其核心的作用有兩方面：一是消除電源線路中的噪聲，對共模，差模干擾進行濾波;二是要滿足安全規范 IEC60384-14 的要求。

圖1：安規電容的典型應用電路

按照應用場景，安規電容被分為 X 和 Y 兩類, 前者跨接于火線和零線之間，用于抑制差模干擾，后者則跨接在火線與地、零線與地之間，用于抑制共模干擾。根據安規電容的具體應用，特別是其抗峰值脈沖電壓的能力，X 和 Y 電容又被細分為不同的等級，如圖 2 所示。

圖2：不同等級X 和 Y 電容的特性

在安規電容選型時，工程師需要根據設計規范的要求，通過電容值、額定電壓、抗脈沖強度等關鍵參數，遴選出合適的物料。

不過現實的情況往往比這個更為復雜：工程師會面對著不同種類的安規電容器選項，包括薄膜電容、MLCC、陶瓷片式電容等，雖然從性能參數上看它們之間有所區隔，但是還是有相當大的一部分“交集” (如圖 3 )。這時，就需要以更廣闊的視角，綜合考量更多的要素——比如可靠性、外形、成本等等，做出明智的技術決策。

圖3：不同種類安規電容器的性能比較

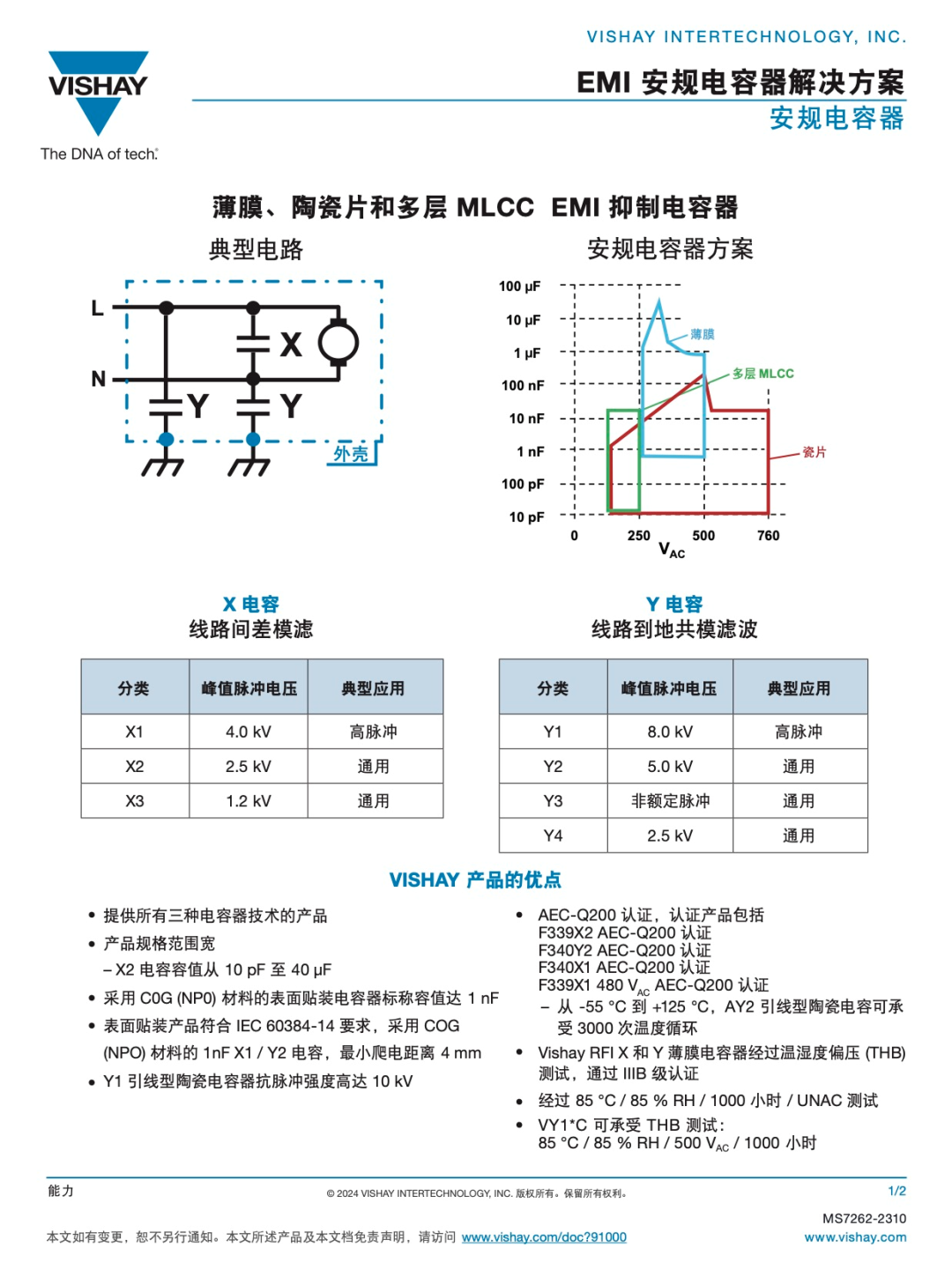

Vishay 的 《EMI 安規電容器解決方案》 白皮書，為工程師的安規電容器選型提供了一份非常實用的技術文檔。其中，以圖表的方式列示了 Vishay 的 RFI X 和 Y 薄膜電容器、表面貼裝 MLCC 和陶瓷安規電容等安規電容器的主要產品及其關鍵參數，讓工程師可以一目了然、輕松比對，提升選型的效率。

同時，白皮書中還對一些“特色”產品做了特別舉例說明，比如通過了溫濕度偏壓 ( THB ) 測試 IIIB 級認證的 RFI X 和 Y 薄膜電容器、可承受 3,000次溫度循環的 AY2 引線型陶瓷電容、脈沖強度高達 10 kV的 Y1 引線型陶瓷電容器等，幫助工程師快速 get 到它們的亮點特性，減少檢索和閱讀相關技術文檔的工作量。

總之，想要為你的電子產品設計，選擇一款理想的安規電容，這份技術白皮書值得擁有!
