onsemi FAD8253MX-1半橋柵極驅動器IC是一款單片式器件，專為高壓、高速驅動、工作電壓高達+1200V的IGBT而設計。onsemi的高壓工藝和共模噪聲消除技術可使高驅動器在高dV/dt噪聲環境下穩定運行。在VBS = 15V時，先進的電平轉換電路可使高壓側柵極驅動器的瞬態工作電壓低至VS = -15V。欠壓鎖定（UVLO）電路是根據FAD8253 IC為IGBT量身定制的，以防止在VDD 和VBS 低于指定閾值電壓時發生故障。輸出驅動器源電流2.5A、灌電流3.4A（典型值），適用于電機驅動系統中的半橋和全橋應用。

數據手冊：*附件：onsemi FAD8253MX-1半橋柵極驅動器集成電路數據手冊.pdf

FAD8253提供內置低壓側電流檢測電路，并在過流或短路情況下提供軟關斷（低壓側）功能。在短路期間，驅動器會關閉輸出，同時產生故障輸出以進行故障報告，從而提供充分的保護。該驅動器通過提供一個關斷引腳，從外部禁用驅動器輸出，從而提供了更大的靈活性。

特性

• 用于自舉操作的浮動通道為 +1200 V
• 2.5A源和3.4A灌電流峰值輸出電流能力
• 在V BS = 15V時，允許負VS 瞬態擺幅最高達-15V
• 內置共模dv/dt噪聲消除電路
• 電源和信號地線分離，增強了dl/dt抗擾度
• 匹配傳播延遲：<50 ns
• 3.3 V和5 V輸入邏輯兼容
• 內置防擊穿邏輯，具有120ns（典型）死區時間
• 內置UVLO功能，適用于高壓側和低壓側，閾值針對IGBT進行了優化
• 內置低端短路保護和軟關機功能
• SOIC-14NB帶非連接引腳，滿足高壓爬電和間隙要求
• 過流或短路情況下故障報告
• 外部關斷引腳，用于啟用或禁用驅動器輸出
• 濕度靈敏度（MSL）為1級
• 符合AEC-Q100標準并具有PPAP功能
• 無鉛，符合RoHS指令

典型應用

框圖

?基于onsemi FAD8253MX-1半橋柵極驅動器的技術深度解析?

概述與核心特性

FAD8253是onsemi推出的單片半橋柵極驅動器IC，專門設計用于驅動高達1200V的高電壓、高速度和高功率IGBT。該器件采用安森美的高電壓工藝和共模噪聲消除技術，可在高dv/dt噪聲環境下為高側驅動器提供穩定運行。

? 關鍵特性亮點： ?

• ?浮動通道?：支持自舉操作至+1200V
• ?峰值輸出能力?：2.5A源電流/3.4A灌電流
• ?負VS瞬態擺動?：允許-15V（VBS=15V時）
• ?集成共模dv/dt噪聲消除電路?
• ?**<50ns的匹配傳播延遲**?
• ?兼容3.3V和5V輸入邏輯?

保護功能機制詳解

欠壓鎖定保護（UVLO）

FAD8253為高側和低側驅動級提供了獨立的欠壓鎖定保護電路，閾值針對IGBT進行了優化：

? 工作邏輯： ?

• 如果VBS降至其負向閾值電壓以下，高側驅動級的輸出被拉低（或關閉）
• 如果VDD電壓降至其負向閾值電壓以下，低側和高側驅動級的輸出均被拉低

UVLO遲滯和UV濾波時間可防止電源轉換期間的抖動。當電源電壓（VDD或VBS）保持欠壓狀態超過欠壓濾波時間時，高側和低側驅動輸出關閉。注意UVLO事件對故障輸出標志無影響。

直通預防功能

驅動器監控高側和低側輸入，防止高側和低側級輸出同時開啟。

? 工作場景分析： ?

• 當HIN信號已存在時提供LIN信號：高側輸出（HO）立即關閉，低側輸出（LO）保持關閉
• 當LIN信號已存在時提供HIN信號：低側輸出（LO）立即關閉，高側輸出（HO）保持關閉

過流/短路保護功能

低側過流檢測電路通過CSC引腳監控低側電流檢測電阻上的電壓。

? 保護觸發條件： ?

• 檢測電壓超過短路檢測器參考電壓VCSCREF（典型值0.5V）
• 保護觸發最小持續時間：tCSCFLT（典型值300ns）
• 建議串聯電阻RCSCEXT（推薦值1kΩ）限制瞬態條件下的輸入電流

電氣參數深度分析

電源部分關鍵參數

? 低側電源部分： ?

• 靜態VDD電源電流：最大400mA（VLIN=0V或5V）
• 工作VDD電源電流：最大800mA（CL=1nF，fLIN=20kHz）

? 自舉電源部分： ?

• 靜態VBS電源電流：最大45mA
• 工作VBS電源電流：最大550mA

柵極驅動輸出性能

• ?高電平輸出電壓?：VBIAS-VO≤50mV（無負載）
• ?低電平輸出電壓?：VO≤50mV（無負載）
• ?輸出高短路脈沖電流?：2700mA典型值（VO=0V，VIN=5V）
• ?輸出低短路脈沖電流?：4200mA典型值（VO=15V，VIN=0V）

典型應用電路設計

三相電機驅動應用

采用多組FAD8253構成三相逆變器拓撲：

• 每組驅動一對高側和低側開關器件
• 實現電機的三相控制
• 適用于工業電機驅動、電動汽車牽引等場景

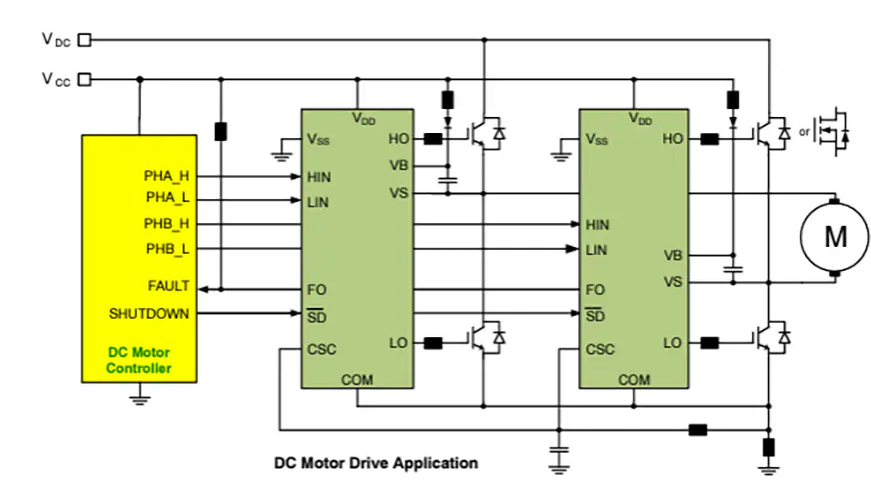

DC電機驅動應用

支持H橋配置：

• 控制電機正反轉
• 適用于電動工具、機器人等應用

PCB布局關鍵考量

電源旁路電容器設計

本地旁路電容（VDD與VSS之間）需為低側驅動器輸出提供脈沖電流，同時快速充電自舉電容。

? 選型標準： ? 保持電源引腳上的紋波電壓≤5%

柵極驅動環路優化

電流環路如同天線，能夠接收和發射噪聲。為減少噪聲耦合/輻射并改善功率開關的導通和關斷性能，柵極驅動環路應盡可能減小。

? 接地層設計： ?

• 為最小化噪聲耦合，接地層不應放置在高電壓浮動側下方或附近。

封裝與熱管理

• ?封裝?：SOIC-14NB（無鉛）
• ?熱阻?：結到環境θJA=156°C/W
• ?最大功耗?：0.8W（SO14NB）
• ?結溫范圍?：-55°C至+150°C

散熱設計建議

• 功耗計算需結合靜態與動態損耗
• 在1W功耗下，結溫將比環境溫度高156°C
• 需通過散熱片或PCB銅箔優化散熱設計

時序特性與開關性能

傳播延遲參數

• ?導通傳播延遲?：65-145ns（VS=0V）
• ?關斷傳播延遲?：65-145ns（VS=0V或1200V）
• ?匹配延遲?：HO和LO導通/關斷匹配延遲<25ns

開關時間定義

• ?上升時間?：典型值13ns
• ?下降時間?：典型值15ns
• ?死區時間?：70-200ns（典型值120ns）

應用領域總結

FAD8253MX-1廣泛應用于：

• ?高壓輔助電機驅動?
• ?通用半橋和全橋驅動?
• ?車載充電器和DC/DC轉換器?
• ?牽引逆變器?

設計建議與實踐要點

1. ?裕量設計?：在最大額定值基礎上保留20%以上設計余量
2. ?兼容性驗證?：替換元件時需重新檢查驅動電路匹配性
3. ?熱穩定性?：高溫環境下需重新評估所有關鍵參數
4. ?噪聲抑制?：嚴格遵循數據手冊中的布局建議
