在AI服務器電源設計中，開關損耗的優化直接關系到系統能效和散熱性能。東莞市平尚電子科技有限公司基于工業級技術積累，在低正向電壓（VF）貼片二極管與MOSFET的協同設計方面取得顯著進展，為AI服務器電源的能效提升提供了可靠解決方案。

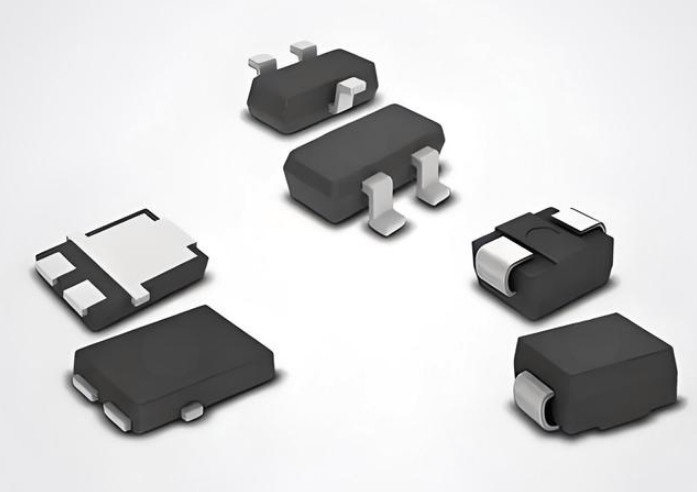

開關過程中的電壓與電流重疊是產生損耗的主要根源。平尚科技的低VF貼片二極管采用肖特基勢壘結構，在額定電流下的正向壓降可控制在0.38V以內，相比普通快恢復二極管的0.8-1.2V具有明顯優勢。這種特性在服務器電源的同步整流電路中表現得尤為突出，能夠顯著降低導通期間的功率損耗，提升系統整體效率。

反向恢復特性對開關損耗的影響同樣不容忽視。平尚科技的低VF貼片二極管通過優化半導體材料和結構設計，將反向恢復時間縮短至15ns以內，反向恢復電荷減少到25nC以下。相比之下，普通整流二極管的反向恢復時間通常在50ns以上。在AI服務器電源的高頻開關電路中，這種改進有效降低了開關過程中的電流尖峰和電壓振蕩，減少了電磁干擾的產生。

MOSFET的開關速度需要與二極管的特性相匹配。平尚科技通過精確控制MOSFET的柵極電荷和導通電阻，將開關過程中的電壓電流重疊時間控制在25ns以內。實測數據顯示，這種優化使得單個開關周期的損耗降低約30%，在200kHz工作頻率的服務器電源中，整體效率可提升1.5-2個百分點。

熱管理是確保元器件可靠運行的關鍵因素。平尚科技的低VF貼片二極管采用銅框架封裝結構，熱阻降至35℃/W，配合低導通電阻的MOSFET，在相同工作條件下，溫升比傳統方案降低15-20℃。這種熱特性的改善使得AI服務器電源能夠在更高環境溫度下穩定工作，延長了設備的使用壽命。

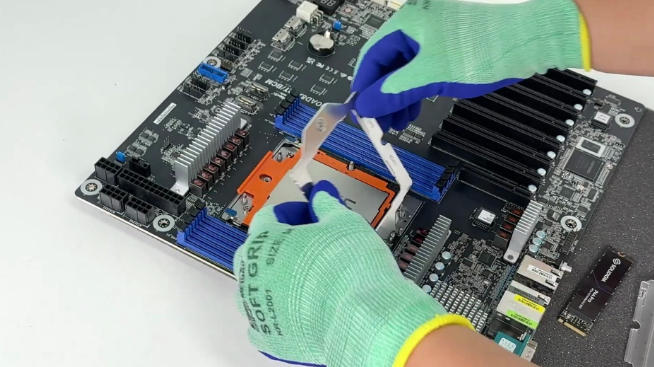

在實際應用案例中，平尚科技的解決方案已成功應用于多個AI服務器項目。在GPU服務器的VRM電源模塊中，采用低VF貼片二極管與優化MOSFET的組合方案，將開關損耗降低40%以上，整機效率在50%負載下達到94.5%。這些參數完全滿足國內AI服務器廠商對電源能效的要求。

高頻特性是另一個重要考量維度。平尚科技的低VF貼片二極管通過改進封裝結構，將寄生電感控制在1nH以下，配合低柵極電荷的MOSFET，使得開關過程中的電壓過沖限制在15%以內。這種特性在采用氮化鎵器件的先進服務器電源中尤為重要，能夠充分發揮高頻開關的優勢。

可靠性測試表明，平尚科技的工業級低VF貼片二極管在125℃環境溫度下仍能保持穩定的電氣性能。經過1000次溫度循環測試后，其關鍵參數的變化率控制在3%以內，展現出優異的耐久性。雖然這些產品尚未獲得車規級認證，但其性能已完全滿足AI服務器電源的嚴苛要求。

成本效益分析顯示，通過優化低VF貼片二極管與MOSFET的匹配設計，可以在不增加系統成本的前提下實現能效的提升。在典型的三相服務器電源中，這種優化方案每年可為單臺服務器節約近百元的電費，在大規模部署時具有顯著的經濟效益。

隨著AI服務器對能效要求的不斷提高，開關損耗的優化將愈發重要。平尚科技通過持續改進低VF貼片二極管和MOSFET的性能參數，為服務器電源的能效提升提供了有效的技術路徑，助力數據中心實現綠色低碳運營。
