安森美 NCV78343汽車（前）照明單芯片像素控制器是一款單芯片像素控制器，帶控制串聯LED燈串中單個LED的嵌入式開關。安森美 NCV78343設計用于汽車動態照明應用，特別是大電流LED。為了打造像素照明解決方案，LED需要由NCV78763或NCV78723 LED驅動器等電流源供電。NCV78343像素控制器器件從像素光ECU接收像素控制參數，像素光ECU將所需的光模式或光圖像轉換為單個像素的調光數據。

數據手冊：*附件：onsemi NCV78343單芯片像素控制器數據手冊.pdf

一個像素控制器器件可控制多達12個像素每像素1個或2個1.4A的LED。LED燈串最大電壓必須限制在60V。要控制12個以上的像素時，可在單個系統中組合多個像素控制器。

安森美NCV78343使用兩個通信接口與微控制器 (MCU) 連接。通用異步接收器發射器 (UART) 支持本地連接或與MCU連接的CAN收發器信號和多點低壓差分信號 (M-LVDS)。

特性

• 符合AEC-Q100標準并具有PPAP功能
• 單芯片，兼容IMS板（單層）
• 12個集成開關具有多種配置選項
• 極少的外部元件
• 與像素光ECU的通信接口：
  • 集成M-LVDS
  • 經CAN接口的UART
  • M-LVDS和UART之間搭的集成橋
  • 支持多達32個器件，波特率為1M
• 無需本地MCU和精確時鐘
  • 接口到外部^I2C^EEPROM
  • 集成8位模數轉換器 (ADC)
• 調光控制器，每通道PWM + 相移單元
• 過熱保護
• 單獨的LED開路/短路/過壓診斷反饋
• LED開路故障自動旁路
• SSOP36 EP封裝
• 無鉛器件

應用示意圖

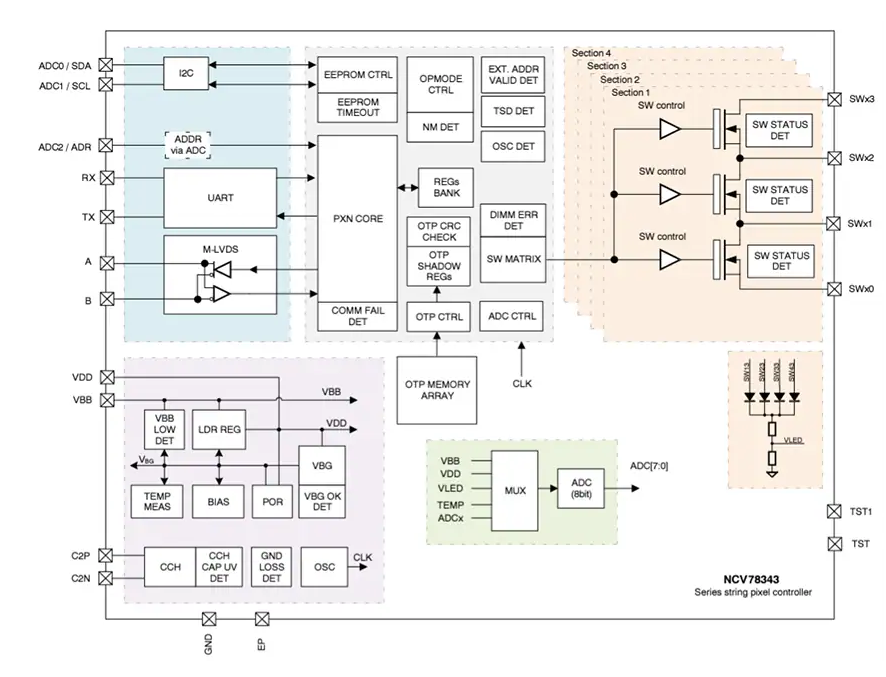

框圖

?NCV78343像素控制器技術解析與應用指南

一、?核心功能定位與產品概述?

NCV78343是安森美推出的單芯片像素控制器，專為汽車動態照明系統設計。其核心特性包括：

• ?集成12路開關?，支持單路1.4A或并聯2.8A配置，可驅動最多12像素的LED串
• ?通信接口多元化?：支持UART（通過CAN收發器）與M-LVDS雙通道通信，最高支持32設備級聯
• ?無需外部MCU與精密時鐘?，內置ADC與I2C EEPROM接口，顯著降低系統復雜度。

二、?關鍵電氣參數與硬件設計要點?

1. ?工作電壓范圍?

• ?VBB電源?：4.5V至40V（推薦值），最大耐壓60V
• ?開關導通電阻?：典型值0.43mΩ（3路并聯）至1.1mΩ，直接影響系統效率與散熱設計
• ?溫度適應性?：結溫范圍-40℃至150℃，滿足AEC-Q100車規認證

2. ?外部元件選型指南?（依據數據手冊Table 2）

三、?動態調光與像素控制技術?

1. ?PWM+相移雙機制?

• 10位精度調光計數器，獨立控制每路LED的開啟/關閉時序
• ?過渡向量技術?：通過TRx[3:0]寄存器實現多開關時序錯峰，避免電流沖擊

2. ?調光模式選擇?

• ?ON/OFF模式?：通過和寄存器精確控制占空比

四、?通信架構與系統集成方案?

1. ?PXN協議棧結構?

• ?幀格式?：Break字段（≥13Tbit） + SYNC（0x55） + PID1/PID2 + 數據域 + CRC
• ?拓?fù)涫纠?/strong>?：
  • ?CAN-FD+M-LVDS混合架構?（圖4）
  • ?純M-LVDS架構?（圖5）

2. ?設備地址配置三大途徑?

• ?多層地址引腳?（通過ADC2/ADR電壓分壓）
  • ?自動尋址流程?（通過CF4/CF5配置幀實現）
  • ?OTP固化地址?：通過CF9幀寫入OTP存儲器，滿足ASIL-B功能安全要求

五、?診斷與保護機制詳解?

1. ?實時故障檢測?

• ?開路/短路檢測?：在開關關閉狀態時觸發診斷機制（詳見圖13時序圖）
• ?熱管理策略?：
  • ?過熱預警?（TW）：閾值通過TW_CODE[7:0]靈活配置
• ?自動旁路功能?：檢測到LED開路時自動啟用冗余路徑

六、?典型應用場景與設計建議?

1. ?自適應遠光燈系統?

• ?防眩目高光束?
• ?靜態轉向輔助?
• ?光束形態調節?

2. ?散熱設計關鍵?

.WHENusedonIMS基板時，可與LED共享散熱器（圖6）
