ADS7884為10位、3MSPS的模數轉換器（ADC），ADS7885為8位、3MSPS的ADC。這些設備包括基于電容的SAR 具有固有采樣保持功能的A/D轉換器。每個設備的串行接口由CS和SCLK信號控制，實現與微處理器和數字信號處理器的無粘連接。輸入信號通過CS的下降沿采樣，SCLK用于轉換和串行數據輸出。

這些器件的工作電壓范圍從2.7伏到5.5伏不等。這些設備的低功耗使其適合電池供電應用。設備還包含節能關機功能，適用于設備在較低轉換速度下運行時使用。
*附件：ads7884.pdf

設備數字輸入的高電平不限于設備V。 DD .這意味著當設備供電為2.7 V時，數字輸入電壓可高達5.5 V。當數字信號來自不同電源電平的其他電路時，這一特性非常有用。 此外，這也放寬了對強化順序的限制。

ADS7884和ADS7885采用6針SOT23封裝，工作范圍為-40°C至125°C。

特性

• 3 MHz 采樣率串行器件
• 10位分辨率 — ADS7884
• 8位分辨率 — ADS7885
• 零延遲
• 48 MHz 串行接口
• 供電范圍：2.7伏至5.5伏
• 低功耗：
  • 3伏電壓下6.8毫瓦DD2.5 MSPS
  • 5 V 電壓下 15 毫瓦 DD ，3 MSPS
• ±0.3 LSB INL，±0.3 LSB DNL — ADS7884
• ±0.15 LSB INL，±0.1 LSB DNL — ADS7885
• 61.7 dB SINAD，-81 dB THD — ADS7884
• 49.8 dB SINAD，-68 dB THD — ADS7885
• 單極輸入范圍：0 V 至 VDD
• 斷電電流：1 μA
• 寬輸入帶寬：30 MHz，3 dB
• 6針SOT23封裝
• 應用
  • 無線電通信中的基帶轉換器
  • 數字驅動中的電機電流/總線電壓傳感器
  • 光網絡（DWDM，基于MEMS的交換）
  • 光學傳感器
  • 電池供電系統
  • 醫療儀器
  • 高速數據采集系統
  • 高速閉環系統

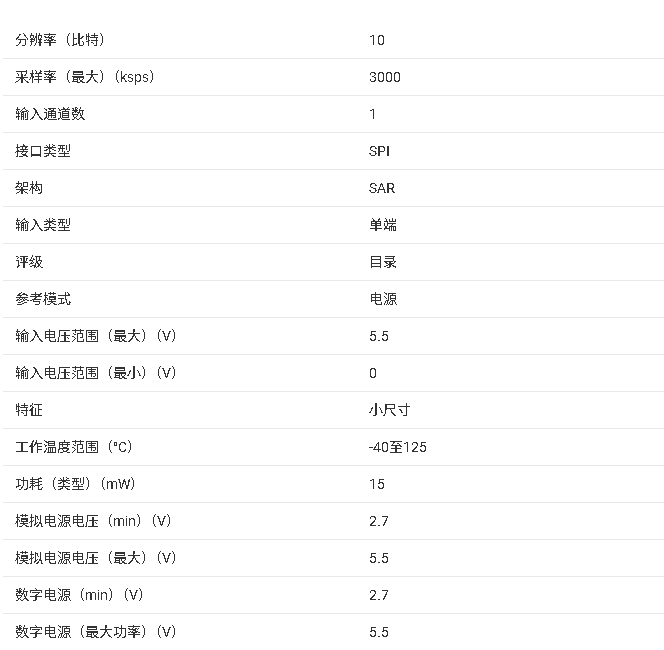

參數

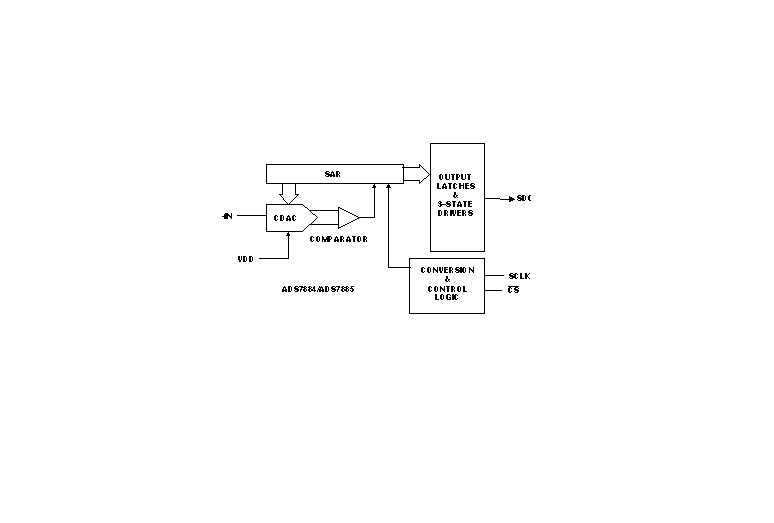

方框圖

一、產品概述?
ADS7884（10位）和ADS7885（8位）是德州儀器（TI）推出的微功耗微型SAR架構模數轉換器，采樣率高達3 MSPS，采用6引腳SOT23封裝。兩款器件均支持2.7V至5.5V寬電源電壓范圍，適用于電池供電系統和高性能數據采集場景。

?二、核心特性?

• ?分辨率與采樣率?：
  • ADS7884：10位分辨率，3 MSPS
  • ADS7885：8位分辨率，3 MSPS
• ?低功耗表現?：
  • 3V供電時功耗6.8mW（2.5 MSPS）
  • 5V供電時功耗15mW（3 MSPS）
• ?高精度指標?：
  • ADS7884：INL ±0.3 LSB，DNL ±0.3 LSB
  • ADS7885：INL ±0.15 LSB，DNL ±0.1 LSB
• ?接口特性?：48MHz SPI兼容串行接口，零延遲輸出
• ?輸入特性?：單極性輸入范圍0V至VDD，30MHz輸入帶寬

?三、電氣特性?

1. ?動態性能?：
   • ADS7884：SINAD 61.7dB，THD -81dB
   • ADS7885：SINAD 49.8dB，THD -68dB
2. ?電源管理?：
   • 正常工作電流：3V時2.25mA，5V時3.3mA
   • 關斷模式電流：1μA
   • 喚醒時間：0.8μs

?四、封裝與訂購信息?

• ?封裝形式?：6引腳SOT23（DBV）
• ?溫度范圍?：-40°C至125°C
• ?訂購型號?：
  • ADS7884SDBVT（卷帶250個）
  • ADS7884SDBVR（卷帶3000個）
  • ADS7885SDBVT（卷帶250個）
  • ADS7885SDBVR（卷帶3000個）

?五、典型應用?

• 無線電通信基帶轉換器
• 數字驅動電機電流/母線電壓檢測
• 光網絡系統（DWDM、MEMS開關）
• 醫療儀器
• 高速閉環控制系統

?六、設計要點?

• 模擬輸入需采用低阻抗驅動（推薦THS4031）
• 電源引腳需并聯1μF儲能電容和10nF去耦電容
• 支持REF3030等基準源直接驅動
• 數字接口電平兼容5.5V，不受VDD限制

該系列器件憑借優異的性能指標和靈活的接口設計，成為工業控制、通信設備和便攜式儀器等領域的理想選擇。
