在電子設計領域，數模轉換器（DAC）是連接數字世界與模擬世界的關鍵橋梁。今天，我們將深入探討德州儀器（TI）的DAC101C08xx系列10位微功耗數模轉換器，包括DAC101C081、DAC101C081Q和DAC101C085，詳細解析它們的特性、應用、技術參數以及設計要點。

文件下載：dac101c081.pdf

一、產品概述

DAC101C081是一款10位、單通道、電壓輸出的數模轉換器，工作電壓范圍為2.7V至5.5V。其輸出放大器支持軌到軌輸出擺幅，具有6μs的建立時間。該器件以電源電壓作為參考，提供了最寬的動態輸出范圍，在5.0V工作時典型功耗僅為132μA。DAC101C081有6引腳SOT和WSON封裝可供選擇，并提供三種地址選項（引腳可選）。

DAC101C081Q是符合AEC Q100 Grade 1標準的汽車級產品，采用汽車級工藝流程制造。而DAC101C085則提供九種 (I^{2} C^{TM}) 尋址選項，并使用外部參考，性能和建立時間與DAC101C081相同，采用8引腳VSSOP封裝。

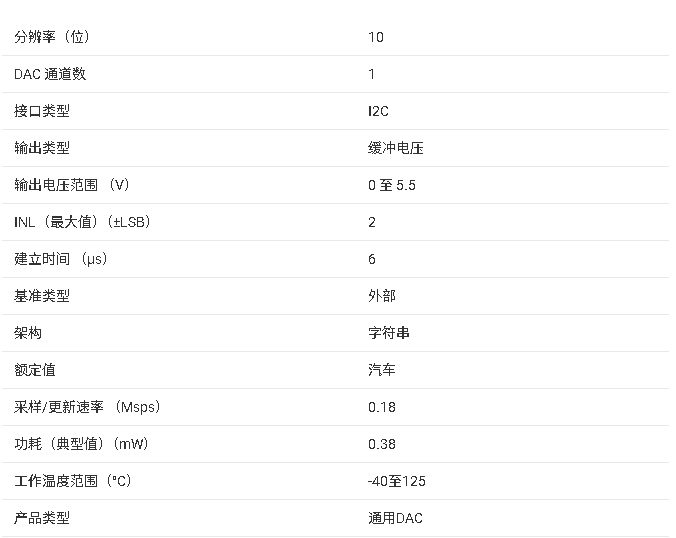

二、產品特性

2.1 高性能指標

• 分辨率：10位分辨率確保了較高的轉換精度。
• 單調性：保證10位的單調性，輸出電壓隨輸入代碼單調變化。
• 線性度：積分非線性（INL）最大為±2 LSB，差分非線性（DNL）最大為+0.3/-0.2 LSB。
• 建立時間：輸出電壓建立時間最大為6μs，能夠快速響應輸入代碼的變化。

2.2 低功耗設計

• 在3.3V時最大功耗為156μA，正常工作時功耗低，適合電池供電設備。
• 具有三種電源關斷模式，關斷時功耗極低，3V時典型電流為0.13μA，5V時為0.15μA。

2.3 寬電源范圍

支持2.7V至5.5V的電源電壓范圍，增強了產品的適應性和靈活性。

2.4 (I^{2} C) 接口兼容性

采用2線 (I^{2} C) 兼容串行接口，支持標準（100kHz）、快速（400kHz）和高速（3.4MHz）模式，方便與各種微控制器和數字系統進行通信。

2.5 小封裝尺寸

提供多種小型封裝選項，如SOT、WSON和VSSOP，節省電路板空間，適用于緊湊型設計。

三、應用領域

3.1 工業過程控制

在工業自動化系統中，用于精確控制模擬信號，如調節電機速度、控制閥門開度等。

3.2 便攜式儀器

由于其低功耗和小封裝特性，非常適合用于便攜式醫療設備、測試儀器等，延長電池續航時間。

3.3 數字增益和偏移調整

可用于調整信號的增益和偏移，提高系統的精度和穩定性。

3.4 可編程電壓和電流源

為電路提供可編程的電壓和電流輸出，滿足不同的應用需求。

3.5 汽車電子

DAC101C081Q符合汽車級標準，可應用于汽車電子系統，如發動機控制、車載娛樂系統等。

四、技術參數詳解

4.1 絕對最大額定值

• 電源電壓：-0.3V至6.5V
• 輸入引腳電壓：-0.3V至6.5V
• 輸入電流：任何引腳最大±10mA，封裝輸入電流最大±20mA
• 工作結溫：最高150°C
• 存儲溫度：-65°C至150°C

4.2 ESD評級

不同封裝的DAC在人體模型（HBM）、帶電設備模型（CDM）和機器模型（MM）下具有不同的ESD耐壓值，一般在±250V至±5000V之間。

4.3 推薦工作條件

• 工作溫度范圍：-40°C至125°C
• 電源電壓：2.7V至5.5V
• 參考電壓：1V至 (V_{A})
• 數字輸入電壓：0V至5.5V
• 輸出負載：最大1500pF

4.4 電氣特性

涵蓋靜態性能、模擬輸出特性、參考輸入特性、邏輯輸入輸出特性以及電源要求等多個方面。例如，靜態性能中的分辨率為10位，積分非線性（INL）最大為±2 LSB，差分非線性（DNL）最大為+0.3/-0.2 LSB；模擬輸出特性中，輸出電壓范圍為0V至 (V{A}) （DAC101C081）或0V至 (V{REF}) （DAC101C085）。

4.5 AC和時序特性

• 輸出電壓建立時間：最大6μs
• 輸出壓擺率：1V/μs
• 毛刺脈沖：代碼從200h到1FFh變化時為12nV - sec
• 數字饋通：0.5nV - sec
• 乘法帶寬：160kHz
• 總諧波失真：70dB

五、詳細工作原理

5.1 DAC部分

DAC101C08xx采用CMOS工藝制造，其核心由開關和電阻串組成，后面跟隨一個輸出緩沖器。電阻串由1024個等值電阻組成，每個電阻節點都有一個開關，通過加載到DAC寄存器的代碼來控制開關的閉合，從而選擇合適的節點連接到放大器。理想輸出電壓計算公式為 (V{OUT }=V{REF } times(D / 1024)) ，其中D為加載到DAC寄存器的二進制代碼的十進制等效值，范圍為0至1023。

5.2 輸出放大器

輸出放大器為軌到軌放大器，當參考電壓為 (V{A}) 時，輸出電壓范圍為0V至 (V{A}) 。雖然軌到軌放大器在接近電源軌時會出現線性度損失，但在一定范圍內仍能保證良好的線性度。該放大器能夠驅動2kΩ并聯1500pF的負載到地或 (V_{A}) 。

5.3 參考電壓

DAC101C081以電源 (V{A}) 作為參考，因此需要將 (V{A}) 視為參考電壓，建議使用低輸出阻抗的電壓源驅動。DAC101C085則使用外部參考電源引腳 (V{REF}) ，應確保 (V{REF}) 盡可能干凈。

5.4 上電復位

上電復位電路在電源上電時控制DAC的輸出電壓，使DAC寄存器初始化為零，輸出電壓為0V，直到對DAC進行有效的寫操作。

5.5 同步復位

通過廣播地址， (I^{2} C) 主設備可以同時向多個DAC寫入單個字，實現多個DAC的同步復位或更新。

5.6 額外時序信息 (t_{outz})

(t{outz}) 是為了輔助 (I^{2} C) 總線設計而提供的參數。當 (I^{2} C) 主設備將SCL總線拉低后，DAC101C081會在短時間內保持SDA總線，這個時間即為 (t{outz}) 。在標準 - 快速模式下， (t_{outz}) 典型值為87nsec；在高速模式下，典型值為38nsec。

六、編程與通信

6.1 串行接口

采用 (I^{2} C) 兼容接口，支持標準（100kHz）、快速（400kHz）和高速（3.4MHz）模式。SCL和SDA總線需要外部上拉電阻或電流源，將總線拉高。邏輯0通過將輸出拉低傳輸，邏輯1通過釋放輸出并允許外部上拉傳輸。

6.2 基本 (I^{2} C) 協議

(I^{2} C) 接口是雙向的，允許多個設備在同一總線上工作。每個設備有一個唯一的硬件地址，即“從地址”。主設備通過發送從地址并監聽從設備的響應（ACK或NACK）來與特定設備進行通信。數據傳輸時，主設備寫數據時，從設備在每個數據字節成功接收后發送ACK；主設備讀數據時，主設備在每個數據字節接收后發送ACK或NACK來控制數據傳輸。

6.3 不同模式下的通信流程

• 標準 - 快速模式：主設備通過在SCL為高時將SDA從高拉低產生起始條件，然后發送7位從地址和讀寫位。如果地址匹配，從設備發送ACK，主設備繼續發送數據；否則，從設備發送NACK。
• 高速模式：總線最初在標準 - 快速模式下運行，主設備發送8位高速主代碼（00001XXX），從設備響應NACK。然后主設備提高總線速度并產生重復起始條件，切換到高速模式，繼續發送從地址進行通信。

6.4 (I^{2} C) 從地址配置

DAC具有7位 (I^{2} C) 從地址，通過ADR0和ADR1地址選擇輸入進行配置。ADR0和ADR1可以接地、浮空或連接到 (V{A}) ，也可以設置為 (V{A} / 2) 。此外，還有一個廣播地址（1001000），所有DAC101C081和DAC101C085在總線上被廣播地址尋址時會同步響應和更新。

6.5 讀寫操作

• 寫操作：主設備發送正確的從地址和寫位，從設備響應ACK后，主設備依次發送上8位和下8位數據，從設備在每個數據字節接收后發送ACK，最后DAC輸出更新。
• 讀操作：主設備發送正確的從地址和讀位，從設備響應ACK后，依次發送上8位和下8位數據，主設備在接收每個數據字節后發送ACK，最后主設備發送NACK并產生停止條件結束通信。

七、應用設計案例

7.1 雙極性操作

DAC101C081原本為單電源設計，輸出為單極性。但通過外部電路可以實現雙極性輸出，例如使用一個由電阻和放大器組成的電路，可提供±5V的輸出電壓范圍。輸出電壓計算公式為 (V{O}=left(V{A} times(D / 1024) times((R 1+R 2) / R 1)-V_{A} × R 2 / R 1right)) ，其中D為輸入代碼的十進制形式。

7.2 DSP/微處理器接口

• 2線總線接口：微控制器通過2線總線與DAC101C081連接，需要選擇合適的上拉電阻（Rp）來確保總線的上升時間和限制電流。在標準 - 快速模式下，典型的上拉電阻值為2kΩ至10kΩ。SCL和SDA總線靠近DAC101C081的串聯電阻（ (R_{S}) ）可選，用于過濾總線上的高壓尖峰。
• 高速模式總線接口：與標準 - 快速模式類似，但需要滿足更嚴格的時序要求。主設備可以直接驅動SCL總線，或者減小上拉電阻值或增加上拉電流來加快總線的上升時間。

7.3 壓力傳感器增益調整

在一個僅使用正電源的數據采集系統中，DAC101C081可用于校正壓力傳感器輸出的增益誤差。系統通過調整橋接壓力傳感器的偏置電壓來實現增益校正，壓力傳感器輸出與DAC輸出以及電阻橋的不平衡有關，ADC輸出則是壓力傳感器輸出的函數。

八、電源供應建議

由于DAC101C08xx從參考輸入到輸出的電源抑制比（PSRR）幾乎為零，因此需要提供無噪聲的電源電壓?？梢允褂脜⒖荚醋鳛殡娫矗鏛M4132、LM4050等，也可以使用一些低噪聲穩壓器，如LP3985、LP2980等。同時，需要對 (V{A}) 和 (V{REF}) 進行良好的旁路處理，以確保精度。

九、布局設計要點

為了獲得最佳的精度和最小的噪聲，PCB設計需要將模擬和數字區域分開，采用單獨的模擬和數字電源平面，并使用單個接地平面。如果數字回流電流不流經模擬接地區域，建議使用單個接地平面，并采用圍欄技術防止模擬和數字接地電流混合。在必要時，可以使用分開的接地平面，但必須在一處連接，最好靠近DAC101C081。

此外，DAC101C081的電源需要使用4.7μF和0.1μF的電容進行旁路，盡可能靠近設備，其中0.1μF電容應直接連接到設備的電源引腳。應避免模擬和數字信號交叉，將時鐘和數據線布置在電路板的元件側，并控制其阻抗。

十、總結

DAC101C08xx系列10位微功耗數模轉換器以其高性能、低功耗、小封裝和豐富的接口功能，在工業控制、便攜式儀器、汽車電子等多個領域具有廣泛的應用前景。電子工程師在設計過程中，需要深入理解其工作原理、技術參數和應用要點，合理選擇電源、進行布局設計，以充分發揮該系列DAC的優勢，實現高質量的電子系統設計。
