探索安森美模擬復用器/解復用器：帶注入電流效應控制的卓越之選

在電子設計領域，模擬復用器和解復用器是至關重要的組件，它們在信號切換和選擇方面發揮著關鍵作用。今天，我們將深入探討安森美的一系列模擬復用器和解復用器，包括MC74HC4851A、MC74HC4852A、MC74HCT4851A和MC74HCT4852A，這些器件具有獨特的注入電流效應控制功能，為電子工程師帶來了新的設計思路和解決方案。

文件下載：onsemi MC74HCx4851A，MC74HCx4852A模擬多路復用器，解復用器.pdf

器件概述

這些器件與標準的HC405x和MC1405xB模擬復用器/解復用器引腳兼容，但具備注入電流效應控制功能。這一特性使得它們特別適用于汽車應用，因為在汽車環境中，電壓超過正常邏輯電壓的情況較為常見。注入電流效應控制允許禁用的模擬輸入通道上的信號超出電源電壓范圍，而不會影響啟用的模擬通道的信號，從而無需使用通常用于將模擬通道信號保持在電源電壓范圍內的外部二極管/電阻網絡。

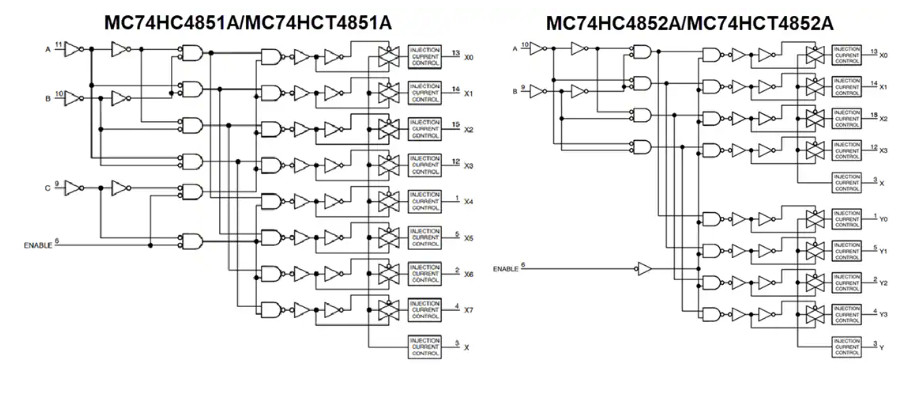

功能圖

特性亮點

注入電流交叉耦合低

注入電流交叉耦合小于1 mV/mA，這一特性有助于減少信號干擾，確保信號傳輸?shù)姆€(wěn)定性和準確性。從圖10中我們可以直觀地看到其在不同條件下的表現。

引腳兼容性

與HC405X和MC1405XB器件引腳兼容，這為工程師在升級或替換現有設計中的器件提供了便利，無需對電路板設計進行大規模修改。

寬電源電壓范圍

• MC74HC系列：電源電壓范圍為2.0至6.0 V，能夠適應不同的電源環境，為設計提供了更大的靈活性。
• MC74HCT系列：電源電壓范圍為4.5至5.5 V，滿足特定應用對電源穩定性的要求。

符合標準

符合JEDEC標準No. 7 A的要求，芯片復雜度為154個FET或36個等效門，保證了器件的質量和可靠性。

汽車級應用適用

帶有 -Q 后綴的器件適用于汽車和其他需要獨特場地和控制變更要求的應用，經過AEC - Q100認證并具備PPAP能力，能夠滿足汽車行業對器件質量和可靠性的嚴格要求。

環保設計

這些器件無鉛、無鹵素，符合RoHS標準，體現了安森美在環保方面的努力和對可持續發展的承諾。

功能與性能

邏輯圖與引腳圖

文檔中提供了詳細的邏輯圖和引腳圖，如4851A的單極8位加公共關斷邏輯圖（圖1）、4851A的16引腳引腳圖（圖2）、4852A的雙極4位加公共關斷邏輯圖（圖4）等。這些圖表有助于工程師理解器件的工作原理和正確連接方式。

功能表

通過功能表，我們可以清晰地了解器件在不同控制輸入下的通道導通情況。例如，4851A的功能表展示了在不同的使能和選擇輸入組合下，對應的導通通道。這為工程師進行邏輯設計和信號控制提供了重要依據。

電氣特性

最大額定值

器件的最大額定值規定了其在正常工作時所能承受的最大電壓、電流和溫度等參數。例如，直流電源電壓（Vcc）的范圍為 -0.5至 +6.5 V，輸入電壓（VIN）的范圍為 -0.5至Vcc + 0.5 V等。超過這些額定值可能會損壞器件，因此在設計時必須嚴格遵守。

推薦工作條件

推薦工作條件給出了器件在最佳性能下的工作參數范圍。例如，MC74HC系列的直流電源電壓推薦范圍為2.0至6.0 V，工作溫度范圍為 -55至 +125°C。在實際應用中，應盡量使器件工作在推薦條件下，以確保其可靠性和穩定性。

直流特性

• 數字部分：包括最小高電平輸入電壓（VIH）、最大低電平輸入電壓（VIL）、最大輸入泄漏電流和最大靜態電源電流（Icc）等參數。這些參數反映了器件在數字信號處理方面的性能。
• 模擬部分：如最大導通電阻（Ron）、導通電阻變化量（ΔRon）、最大關斷通道泄漏電流和最大導通通道泄漏電流等。這些參數對于模擬信號的傳輸和處理至關重要。

交流特性

交流特性主要涉及信號的傳播延遲和輸入電容等參數。例如，在負載電容（CL）為50 pF的情況下，模擬輸入到模擬輸出的最大傳播延遲（tpHL、tPLH）在不同電源電壓和溫度下有不同的數值。這些參數影響著器件在高速信號處理中的性能。

注入電流耦合規格

注入電流耦合規格規定了在不同注入電流和源電阻條件下，啟用模擬通道輸出電壓的最大偏移量。這一特性體現了器件對注入電流效應的控制能力，確保了在復雜信號環境下的信號質量。

應用優勢

在汽車應用中，電壓超過正常邏輯電壓的情況較為常見，傳統的模擬復用器可能會受到注入電流的影響，導致信號失真。而安森美的這些器件通過注入電流效應控制功能，有效地解決了這一問題。例如，圖11展示了傳統4051復用器需要32個無源組件和一個額外的6 V穩壓器來抑制注入電流，而圖12則顯示了4851A復用器的解決方案更加簡潔高效。

封裝與訂購信息

封裝尺寸

文檔提供了多種封裝的詳細尺寸信息，如SOIC - 16 WB（CASE 751G）、QFN16（CASE 485AW）、SOIC - 16 9.90x3.90x1.50 1.27P（CASE 751B）和TSSOP - 16 WB（CASE 948F）等。這些封裝尺寸信息對于電路板設計和布局至關重要，工程師可以根據實際需求選擇合適的封裝。

訂購信息

雖然文檔中的訂購信息表格可能由于格式問題不太清晰，但我們可以了解到不同的訂購代碼對應著不同的器件規格和封裝。在訂購時，工程師應仔細核對所需器件的具體信息，確保訂購的準確性。

總結

安森美的MC74HC4851A、MC74HC4852A、MC74HCT4851A和MC74HCT4852A模擬復用器/解復用器憑借其獨特的注入電流效應控制功能、寬電源電壓范圍、良好的電氣性能和環保設計等優勢，成為汽車和其他復雜應用中的理想選擇。電子工程師在設計過程中，可以充分利用這些器件的特性，提高設計的可靠性和性能。同時，在使用過程中，應嚴格遵守器件的最大額定值和推薦工作條件，以確保器件的正常運行。

你在實際設計中是否遇到過注入電流影響信號質量的問題？你認為安森美的這些器件能否解決你在設計中的難題？歡迎在評論區分享你的看法和經驗。
