PROFINET轉CCLINK網關：打通SMT產線信息孤島，數據0延遲！
在高度自動化的SMT（表面貼裝技術）產線中，精密的檢測設備如同產線的“眼睛”，其穩定與高效直接關乎最終產品的品質。然而，在一條融合了多品牌控制系統的產線上，這雙“眼睛”卻常常因通信壁壘而變得“視力模糊”。

一、 案例背景與項目痛點：信息孤島下的效率之困

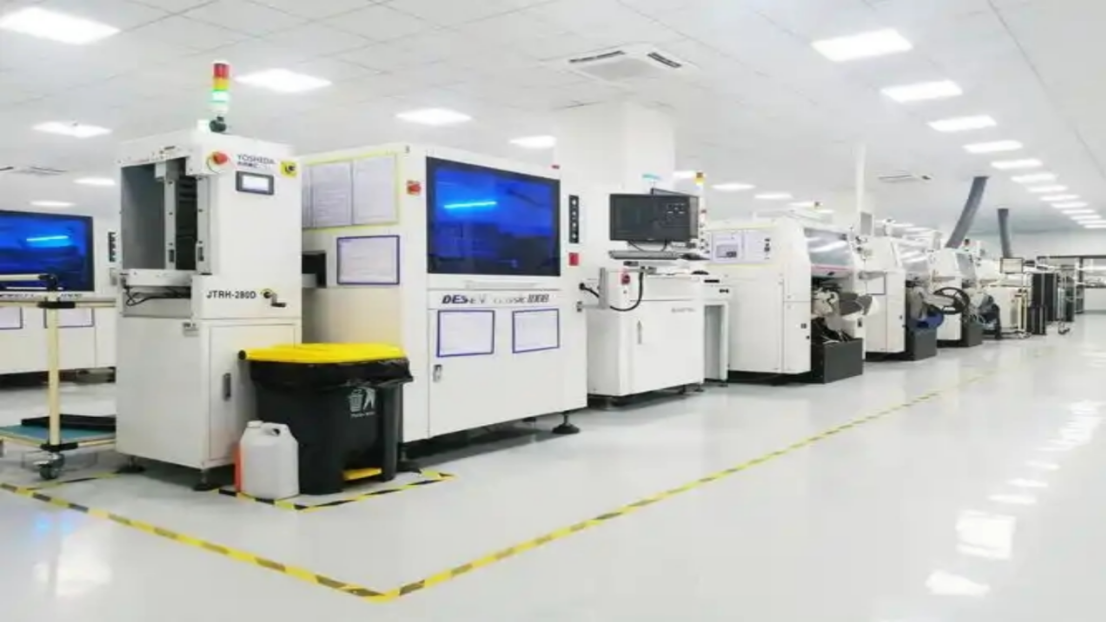

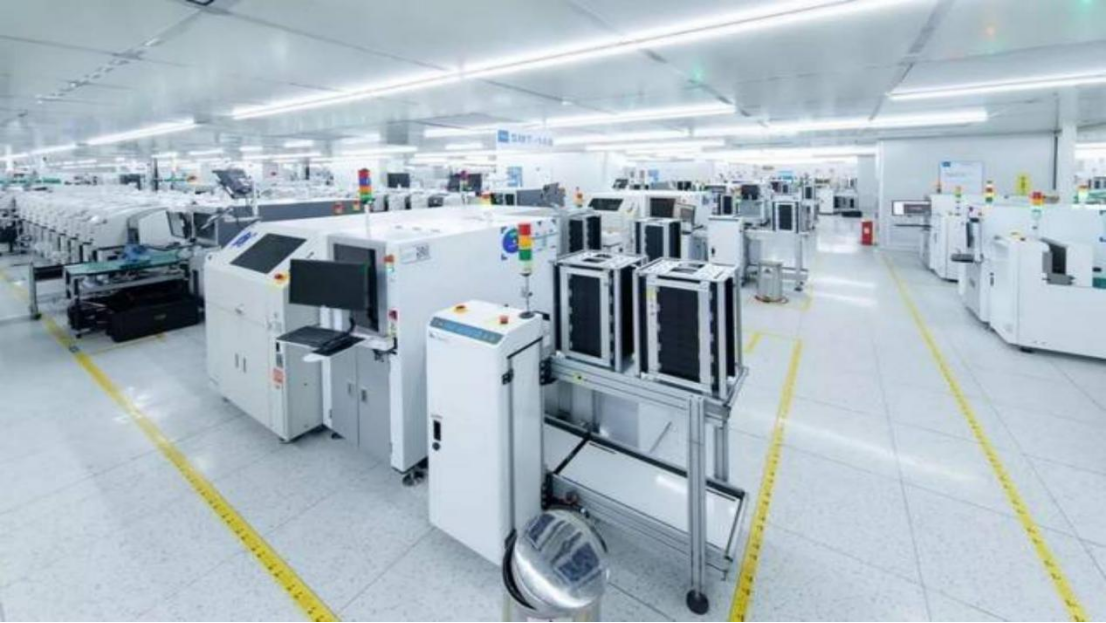

某大型電子制造企業引入了一套高端SMT產線檢測設備。其核心控制部分由西門子S7-1500PLC主導，而整條產線的上層管理系統則采用了三菱的CCLINK網絡。這就產生了一個尖銳的矛盾：負責執行精密檢測的西門子系統（Profinet主站）無法將其產生的海量檢測數據（如良品率、元件偏移量、焊點缺陷圖像等）實時、無縫地傳遞給上層負責調度與監控的三菱系統（CCLINK主站）。
項目痛點集中體現在：
1. 數據延遲與手動干預：操作員需定期從檢測設備工控機手動導出數據，再導入MES系統，過程繁瑣且易出錯，數據實時性極差。
2. 產線協同效率低下：缺陷信息無法即時反饋至前端貼片機或后端分揀站，導致次品持續流轉，增加了物料與時間成本。
3. 系統維護復雜：兩套獨立系統并存，任何一方的故障診斷都變得復雜，增加了運維難度和停機風險。
這座橫亙在Profinet與CCLINK之間的“數據高墻”，成為了制約整線智能化升級和效率提升的瓶頸。
二、 解決方案：網關的柔性適配
為解決這一核心痛點，我們引入了疆鴻智能JH-PN-CLK協議轉換網關。這款網關被設計為一位精通雙方語言的“高級翻譯官”。其創新之處在于獨特的雙從站架構：
在西門子PLC一側，它作為Profinet從站，被S7-1500如同一個標準的遠程I/O模塊一樣識別和配置，輕松獲取所有檢測數據。
在三菱PLC一側，它作為CCLINK從站，將接收到的Profinet數據，按照CCLINK的協議規范，實時映射到三菱主站的I/O內存中。
這種設計巧妙地避開了讓任何一方主站去適配對方協議的難題，實現了非侵入式的無縫橋接。

三、 實施過程與清晰的系統拓撲
實施過程清晰、高效：
1. 硬件集成：將網關安裝在檢測設備的電柜內，一端通過網線接入西門子Profinet網絡，另一端通過CCLINK專用電纜接入三菱的網絡。
2. 西門子側配置：在TIA Portal中，導入網關的GSDML文件，將其添加為Profinet設備，并配置好需要交換的輸入/輸出數據塊。
3. 三菱側配置：在三菱的編程軟件中，對CCLINK網絡進行配置，將網關識別為一個從站站，并設定對應的數據鏈接地址。
4. 數據映射：在網關的配置軟件中，完成Profinet數據與CCLINK數據的點對點映射，建立精確的“翻譯”規則。

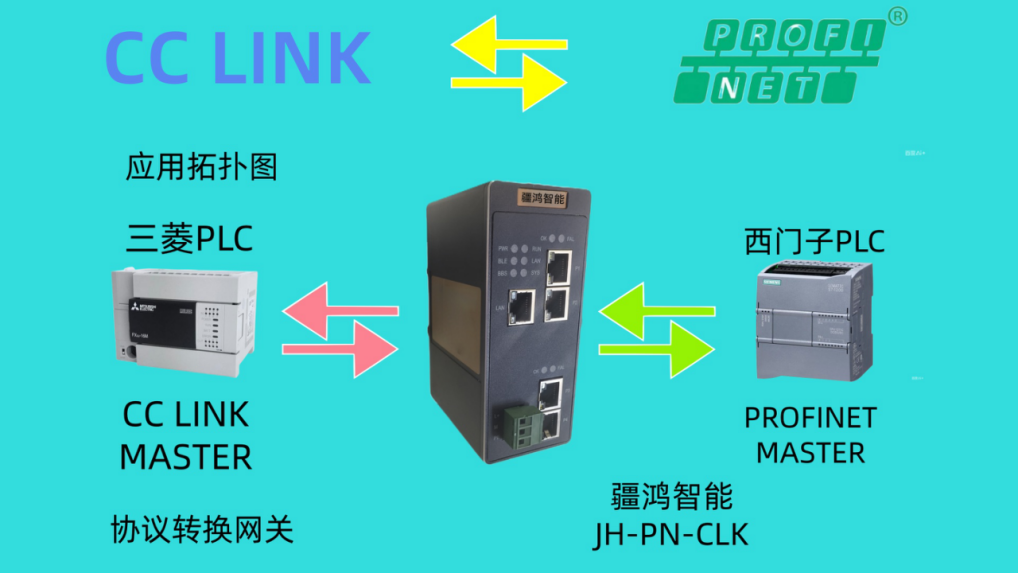

系統拓撲圖（文字描述）:
[西門子S7-1500 PLC (Profinet主站)]
｜ (Profinet工業以太網)
[JH-PN-CLK協議轉換網關]
｜ (CCLINK現場總線)
[三菱PLC (CCLINK主站)] --- [上位機MES系統]
整個系統架構層次分明，網關作為核心樞紐，實現了兩大異構網絡的穩定對接。
四、 應用效果與項目實施前后對比
| 對比項 | 實施前 | 實施后 |
| :--- | :--- | :--- |
| 數據流 | 手動、定時、離線 | 自動、實時、在線 |
| 不良品追溯 | 滯后，難以定位 | 即時鎖定，聯動剔除 |
| 產線整體效率 | 因信息阻塞存在等待 | 流暢協同，OEE提升約15% |
| 系統維護 | 兩套獨立系統，復雜 | 統一數據視圖，簡化 |
項目實施后，檢測數據到MES系統的傳輸延遲從分鐘級降至毫秒級，真正實現了“數據驅動制造”。產線能根據實時檢測結果快速調整工藝參數，形成了良性的質量閉環控制。
五、 行業推廣與前景展望
JH-PN-CLK網關的成功應用，為所有面臨多協議共存困境的自動化場景提供了極具價值的范本。不僅在SMT行業，在汽車制造、物流等眾多領域，老舊系統升級與新建產線融合是常態。此類協議轉換網關，以其低成本、高靈活性、非侵入式的特點，將成為企業實現“漸進式”智能化改造的利器。

未來，隨著工業互聯網的深入，此類網關的角色將從“翻譯官”向“智能數據調理器”演進，集成邊緣計算能力，在協議轉換的同時完成數據清洗、輕量級分析等功能，為構建真正透明、高效的數字化工廠奠定堅實基礎。
總結
本次創新實踐的核心，在于跳出了“必須統一網絡”的傳統思維，通過這類專用網關，以“和而不同”的智慧化解了系統異構的沖突。它不僅是一次成功的技術嫁接，更是一種降本增效的務實哲學，證明了在復雜的工業現場，精準的“連接”本身，就是巨大的生產力。
