深入解析 NCP51752：隔離單通道柵極驅動器的卓越之選

在電子工程師的日常設計工作中，選擇合適的柵極驅動器至關重要。今天，我們將深入探討 onsemi 推出的 NCP51752 隔離單通道柵極驅動器，它在驅動功率 MOSFET 和 SiC MOSFET 功率開關方面表現出色，具備眾多令人矚目的特性。

文件下載：onsemi NCP51752隔離式單通道柵極驅動器.pdf

產品概述

NCP51752 是一款隔離單通道柵極驅動器，具有 4.5 - A/9 - A 的源極和灌極峰值電流，專為快速開關而設計，能夠有效驅動功率 MOSFET 和 SiC MOSFET 功率開關。它擁有短且匹配的傳播延遲，還具備創新的嵌入式負偏置軌機制，可提高可靠性、增強 dV/dt 抗擾度并實現更快的關斷。此外，該驅動器還提供獨立的欠壓鎖定等重要保護功能，其 Vcc UVLO 閾值參考 GND2，確保真正的 UVLO 功能不受 VEE 電平影響。NCP51752 采用 4mm SOIC - 8 封裝，支持高達 3.75 kVRMS 的隔離電壓。

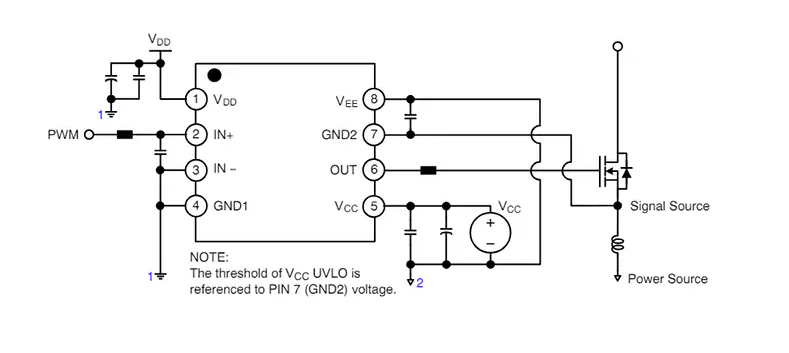

典型應用電路

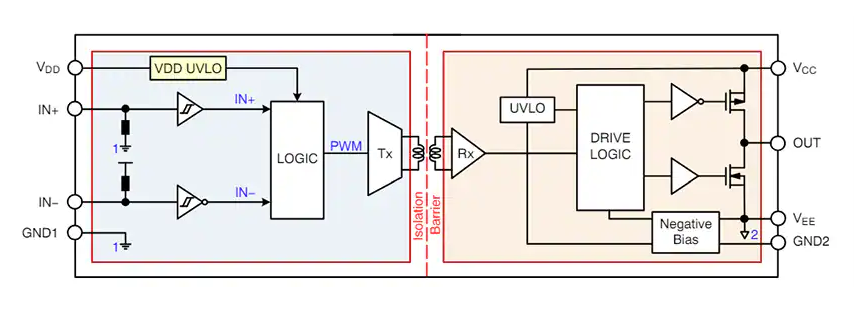

簡化框圖

產品特性亮點

電源與輸入特性

• 寬輸入電源電壓范圍：輸入電源電壓范圍為 3 - V 至 20 - V，輸出電源電壓范圍為 6.5 V 至 30 V，并且針對不同類型的 MOSFET 提供了多種閾值選擇，如 6 - V 和 8 - V 適用于 MOSFET，12 - V 和 17 - V 適用于 SiC。
• Vcc UVLO 參考 GND2：這種設計使得 Vcc 的欠壓鎖定閾值更加穩定，不受 VEE 電平的影響，提高了系統的可靠性。

  輸出與性能特性

• 高輸出電流能力：具備 4.5 - A 峰值源極電流和 9 - A 峰值灌極電流能力，能夠為功率開關提供足夠的驅動能力。
• 低傳播延遲：典型傳播延遲為 36 ns，最大延遲匹配為 5 ns，確保了快速的開關響應和精確的信號傳輸。
• 高 CMTI 抗擾度：最小 CMTI 為 200 V/ns dV/dt，能夠有效抵抗共模瞬變干擾，保證系統在復雜電磁環境下的穩定運行。

  隔離與安全特性

• 高隔離電壓：支持 3.75 kVRMS 的隔離電壓，滿足 1 分鐘的 UL1577 要求，同時還計劃獲得 CQC 認證（GB4943.1 - 2011）和 SGS FIMO 認證（IEC 62386 - 1），為系統提供可靠的電氣隔離。
• 輸入引腳負電壓處理能力：輸入引腳具備 - 5 - V 的處理能力，增強了系統的抗干擾能力。

典型應用場景

NCP51752 在多個領域都有廣泛的應用，包括電機驅動器、DC - DC 和 AC - DC 電源中的隔離轉換器，以及服務器、電信和工業基礎設施等。這些應用場景對驅動器的性能和可靠性要求較高，而 NCP51752 憑借其出色的特性能夠很好地滿足這些需求。

引腳連接與功能說明

引腳連接

NCP51752 采用 SOIC - 8 NB 封裝，其引腳連接清晰明確。VDD 為輸入側電源電壓引腳，建議在 VDD 與 GND1 之間放置旁路電容；IN + 和 IN - 為邏輯輸入引腳，分別具有內部下拉和上拉電阻；GND1 為輸入側電源地；VCC 為正輸出電源軌；OUT 為柵極驅動輸出引腳；GND2 為柵極驅動公共引腳，需連接到 MOSFET 源極；VEE 為負輸出電源軌。

功能說明

• 欠壓鎖定保護：NCP51752 提供了對 VDD、VCC 和 VEE 的欠壓鎖定保護功能。當電源電壓低于指定的欠壓鎖定閾值時，驅動器將停止工作，以保護系統免受低電壓的影響。不同版本的 VCC UVLO 閾值不同，如 6 - V、8 - V、12 - V 和 17 - V 版本，并且具有一定的滯回特性，可提高系統的抗干擾能力。
• 負偏置控制功能：該驅動器提供了簡單的方式來生成負偏置，可有效抑制功率晶體管 Vgs 中的振鈴現象。通過內部的充電和放電電流源，精確控制 GND2 和 VEE 引腳之間的負偏置電壓，不受開關頻率和占空比的影響。

電氣特性與性能參數

電源部分

• 靜態電流：VDD 和 VCC 的靜態電流在不同條件下有明確的參數范圍，如 VDD 在不同輸入信號和電源電壓下的靜態電流在 500 - 1100 μA 之間，VCC 的靜態電流在 100 - 1400 μA 之間。
• 工作電流：VDD 和 VCC 的工作電流隨著輸入信號頻率和負載電容的變化而變化，例如在特定條件下，VDD 的工作電流在 2.9 - 8.4 mA 之間，VCC 的工作電流在 3.0 - 7.5 mA 之間。

  邏輯輸入部分

• 輸入電壓閾值：高電平輸入電壓閾值典型值為 1.63 V，低電平輸入電壓閾值典型值為 1.08 V，輸入邏輯滯回典型值為 0.55 V。
• 輸入偏置電流：IN + 和 IN - 在不同電平下的偏置電流也有明確的參數，如 IN + 在高電平時的偏置電流典型值為 40 μA，IN - 在低電平時的偏置電流典型值為 - 40 μA。

  動態特性

• 傳播延遲：開啟和關斷傳播延遲典型值均為 36 ns，脈沖寬度失真在 - 5 - 5 ns 之間，通道間傳播延遲偏差在 - 20 - 20 ns 之間。
• 上升和下降時間：在負載電容為 1.8 nF 時，開啟上升時間典型值為 12 ns，關斷下降時間典型值為 8.3 ns。

應用設計建議

電源供應

• 輸入電源：VDD 輸入電源支持 3 - V 至 20 - V 的寬電壓范圍，建議在 VDD 與 GND1 之間放置至少 100 nF 的陶瓷表面貼裝電容，并并聯幾個微法的電容，且電容應盡量靠近引腳。
• 輸出電源：VCC 輸出電源支持 6.5 - V 至 30 - V 的電壓范圍，在 VCC 與 VEE 之間應放置至少十倍于柵極電容的本地旁路電容，并并聯一個 100 - nF 的電容，同樣電容應盡量靠近器件。
• 負偏置電源：在 GND2 和 VEE 引腳之間應放置至少幾百納法的電容，以確保負偏置的穩定。

  輸入級設計

• 輸入信號引腳：輸入信號引腳（IN + 和 IN -）基于 TTL 兼容輸入閾值邏輯，與 VDD 電源電壓無關。IN + 引腳被拉至 GND1，IN - 引腳被拉至 VDD。
• 使能功能：IN - 可作為使能功能，當 IN - 被拉高時，驅動器輸出保持低電平；要使能驅動器輸出，IN - 應通過幾十 k 的電阻（如 10 k）連接到 GND1，或作為低電平有效使能下拉。
• 濾波設計：建議在輸入信號引腳上添加 RC 濾波器，以減少系統噪聲和地彈的影響。RIN 的范圍為 0 - 100 Ω，CIN 在 10 pF 至 100 pF 之間。

  輸出級設計

• 輸出結構：輸出驅動器級采用上拉和下拉結構，上拉結構由 PMOS 級組成，下拉結構由 NMOS 器件組成，可實現軌到軌操作。
• 輸出阻抗與電流：上拉和下拉開關的輸出阻抗能夠在 25°C 時提供約 + 4.5 A 和 - 9 A 的峰值電流，在 125°C 時，最小灌極和源極峰值電流分別為 - 7 A 和 + 2.6 A。

  PCB 布局

• 元件放置：保持輸入/輸出走線盡可能短，減少寄生電感和電容的影響；電源旁路電容、柵極電阻等應盡量靠近柵極驅動器；柵極驅動器應盡量靠近開關器件，以減少走線電感和輸出振鈴。
• 接地考慮：在高速信號層下方設置堅實的接地平面，以提高系統的抗干擾能力。
• 高壓隔離考慮：為確保初級和次級側之間的隔離性能，避免在驅動器器件下方放置任何 PCB 走線或銅箔，建議采用 PCB 切口來防止污染影響隔離性能。

總結

NCP51752 作為一款高性能的隔離單通道柵極驅動器，具備強大的驅動能力、出色的性能特性和完善的保護功能。在電機驅動、電源轉換等多個領域都有廣闊的應用前景。電子工程師在設計過程中，應根據具體的應用需求，合理選擇電源、優化輸入輸出級設計，并注意 PCB 布局，以充分發揮 NCP51752 的優勢，設計出更加可靠、高效的系統。大家在使用 NCP51752 過程中遇到過哪些問題呢？歡迎在評論區分享交流。
