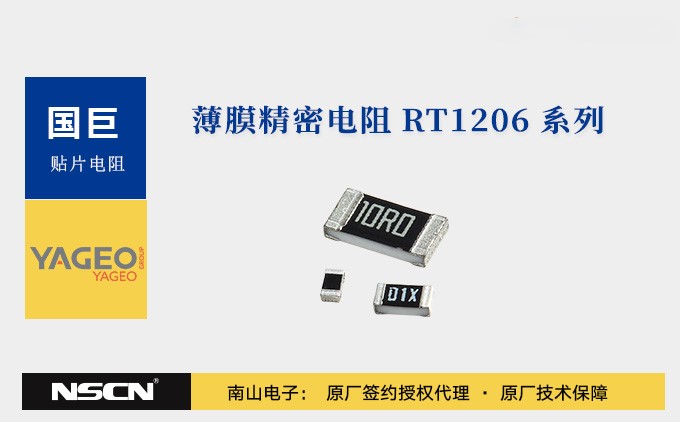

國巨（YAGEO）RT1206系列薄膜精密電阻——把“±0.01%精度、ppm/°C級溫漂”裝進3.2mm×1.6mm的1206封裝，已經成為通信、醫療、工業、汽車工程師的“口袋基準”。今天，國巨代理商南山電子為您拆解RT1206FRD07、RT1206FRD10、RT1206FRE07、RT1206FRE10、RT1206FRE13、RT1206LRB07、RT1206-R-SK、RT1206WRA07、RT1206WRB07、RT1206WRC07、RT1206WRD07、RT1206WRE07各系列的共通規格與個性差異，方便您一眼鎖定最合適的料號。

共通核心規格

?尺寸：1206（3.2mm×1.6mm）

?功率：0.25W（70°C）

?工作電壓：200V；負載電壓：400V

?溫度范圍：-55°C~+155°C

?工藝：濺射薄膜+激光調阻+全環氧鈍化

?合規：RoHS、REACH、無鹵、AEC-Q200（后綴含“W”或“13”版本）

系列速查

| 系列 | 精度 | 典型 TCR | 阻值范圍* | 關鍵差異 | 場景關鍵詞 |

| RT1206FRD07 | ±0.5 % | ±25 ppm/°C | 1 Ω – 1 MΩ | 工業標準精密 | 通用測量、電池采樣 |

| RT1206FRD10 | ±0.5 % | ±25 ppm/°C | 1 Ω – 1 MΩ | 同 FRD07，100 % 無鉛端接 | 綠色大批量制造 |

| RT1206FRE07 | ±1 % | ±50 ppm/°C | 1 Ω – 3 MΩ | 系列最高阻值到 3 MΩ | 消費電子、信號鏈 |

| RT1206FRE10 | ±1 % | ±50 ppm/°C | 1 Ω – 3 MΩ | 無鉛端接，成本友好 | 大批量、非車規 |

| RT1206FRE13 | ±1 % | ±50 ppm/°C | 1 Ω – 3 MΩ | 抗硫化鈍化，通過 105 °C/750 h 硫化測試 | 汽車引擎艙、高硫環境 |

| RT1206LRB07 | ±0.1 % | ±10 ppm/°C | 10 Ω – 200 kΩ | 低 TCR，長壽命負載壽命 0.1 %/1000 h | 工業傳感器、電橋 |

| RT1206-R-SK | ±0.1 % | ±15 ppm/°C | 10 Ω – 100 kΩ | “SK”為特殊篩選版，匹配對出售 | 精密差分放大、ADC 分壓 |

| RT1206WRA07 | ±0.1 % | ±5 ppm/°C | 10 Ω – 100 kΩ | 車規級最低 TCR，基準級 | 醫療儀器、源測量單元 |

| RT1206WRB07 | ±0.1 % | ±10 ppm/°C | 10 Ω – 200 kΩ | 車規通用精密 | 車載電橋、電流檢測 |

| RT1206WRC07 | ±0.25 % | ±15 ppm/°C | 1 Ω – 330 kΩ | 成本/性能平衡 | 伺服驅動、電源反饋 |

| RT1206WRD07 | ±0.5 % | ±25 ppm/°C | 1 Ω – 1 MΩ | 車規標準精密 | 汽車 BCM、電池管理 |

| RT1206WRE07 | ±1 % | ±50 ppm/°C | 1 Ω – 3 MΩ | 車規最高阻值擴展 | LED 驅動、車身電子 |

技術亮點

1.薄膜濺射工藝：實現±0.01%阻值精度與ppm/°C級溫漂

2.超低噪聲：<-40dB電流噪聲，提升高解析度信號鏈性能

3.抗硫化設計（FRE13、WRx全系列）：通過AEC-Q200硫化測試ΔR/R≤2%

4.綠色合規：全系列無鹵、RoHS、REACH；FRD10/WRx后綴為100%無鉛端接

典型應用片段

?25GbpsSFP28光模塊：RT1206WRD0720Ω做激光偏置電流采樣，兼顧200V耐壓與25ppm/°C溫漂

?車載BMS：RT1206WRB071kΩ/10kΩ多組并聯，電流采樣溫漂<20ppm/°C

?便攜式示波器10:1探頭：RT1206WRA079MΩ+1MΩ匹配對，差分誤差<0.05%

選型口訣

“精度優先選WRA/B；高硫環境FRE/WR13；

阻值>1MΩ用E07；綠色量產FRD10；

配對需求認準-R-SK?！?/p>

獲取支持

?數據手冊：YAGEO官網或授權代理（南山電子）

?免費樣品：通過授權渠道提交項目信息即可快速發貨

國巨RT1206薄膜精密電阻把“實驗室級精度”和“車規級可靠性”濃縮在1206尺寸里——從1Ω到3MΩ、±0.01%到±1%、±5ppm/°C到±50ppm/°C，總有一款為您的高精度電路保駕護航。
