在當今數字化的時代，圖像信號處理技術在眾多領域發揮著至關重要的作用，無論是數字彩色復印機、掃描儀，還是其他圖像處理應用，都對圖像信號處理器提出了更高的要求。今天，我們就來深入探討一款備受矚目的產品——LM98620 10 - Bit 70 MSPS 6 通道成像信號處理器。

文件下載：lm98620.pdf

一、LM98620 概述

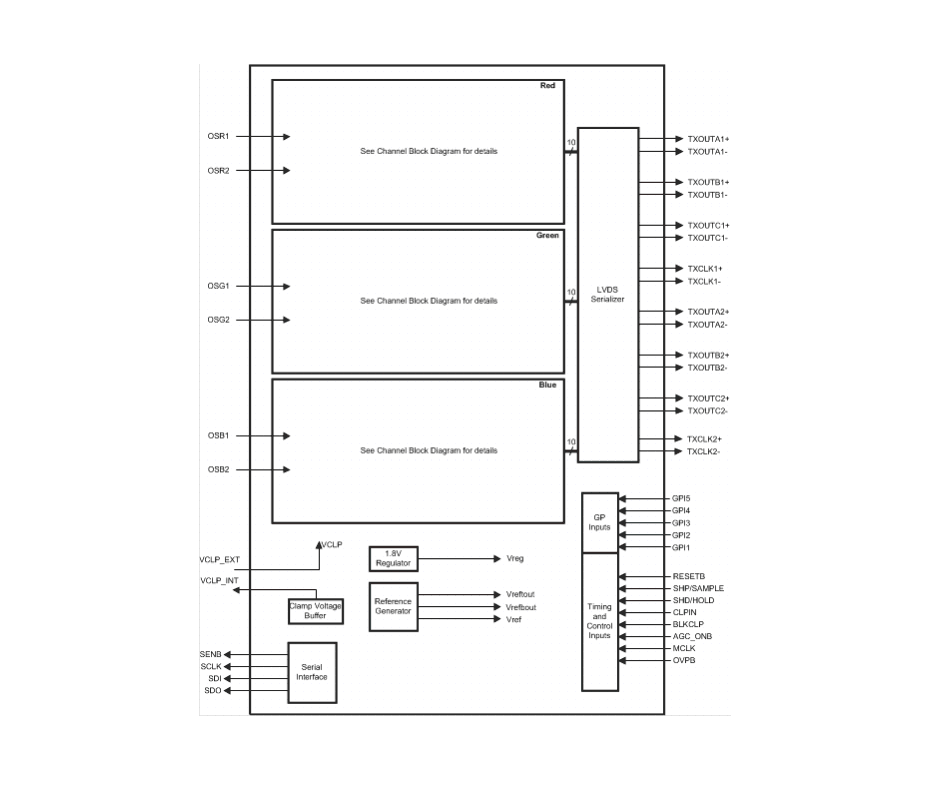

LM98620 是一款專為高性能數字彩色復印機、掃描儀及其他圖像處理應用而設計的全集成式解決方案。它采用 10 - Bit 分辨率和 70 MSPS 的信號處理速度，憑借創新的六通道架構，結合相關雙采樣（CDS）或采樣保持（SH）類型的采樣技術，實現了高速信號處理。

1.1 關鍵特性

• 單電源供電：支持 3.3 V 單電源運行，簡化了電源設計。
• 高通道速率：每個通道的速率可達 35 MHz，確保了高速的數據處理能力。
• ESD 保護增強：在時序、控制和 LVDS 引腳處采用了增強的 ESD 保護，提高了設備的可靠性。
• 低功耗設計：采用低功耗 CMOS 設計，降低了系統的功耗。
• 獨立增益和偏移校正：每個通道都有獨立的 1x 到 10x（8 位）可編程增益放大器（PGA）和 ±4 位粗調和 ±10 位細調的模擬偏移校正 DAC，可實現精確的增益和偏移調整。
• 數字校準功能：具備數字白電平自動校準和數字黑電平自動校準功能，可自動設置 PGA 值和偏移校正值，以達到選定的目標電平。
• LVDS 輸出：提供 12 至 16 端子（可選）的 LVDS 串行數據輸出，支持 4 線串行接口。

1.2 應用領域

• 數字彩色復印機和掃描儀：為這些設備提供高質量的圖像信號處理，確保清晰、準確的圖像復制和掃描。
• 其他圖像處理應用：如工業檢測、醫療成像等領域，也能發揮其高性能的優勢。

二、詳細技術分析

2.1 輸入處理

許多傳感器輸入信號的共模電壓與 LM98620 輸入電路的共模電壓不同，因此在應用中常采用交流耦合來阻斷源與 AFE 輸入之間的直流電壓差。輸入鉗位電路用于將 AFE 輸入設置在合適的共模電壓上。

• 初始粗調鉗位：可使用 PIB（無源輸入偏置）和/或 AIB（有源輸入偏置）電路進行初始粗調鉗位。設置 PIB 使能位可將 1 kΩ 上拉和下拉電阻連接到輸入，使其快速充電至 $V_{DDA} / 2$；設置 AIB 位可通過低阻抗開關將 VCLPEXT 參考電壓連接到輸入。但在正常操作期間，必須禁用 AIB 和 PIB。
• 圖像捕獲期間的黑電平鉗位：在圖像捕獲期間，通過低阻抗開關將輸入引腳連接到內部參考電壓進行黑電平鉗位。鉗位會定期開啟，以校正直流輸入電壓的任何下降，并最小化轉換誤差。鉗位開關會在輸入信號的“黑”部分開啟，此時輸入處于已知電壓電平。鉗位將輸入連接到約 1.65 V 的參考電平，也可在 VCLPEXT 引腳施加客戶提供的參考電壓。

2.2 增益和偏移控制

• 增益控制：PGA 提供 1x 到 10x 的增益范圍，分辨率為 8 位，增益曲線為 $Gain = 283 / (283 - M)$，其中 M 是 8 位增益設置值（0 到 255）。此外，CDS/SH 階段提供 1x 或 2x 的增益，使整體通道增益達到 1x 到 20x（0 dB 到 26 dB）。
• 偏移控制：在 ADC 之前提供模擬偏移校正，使用兩個偏移 DAC 提供粗調（CDAC）和細調（FDAC）偏移。偏移 CDAC 提供 ±280 mV 的范圍，分辨率為 ±4 位；偏移 FDAC 提供 ±110 mV（大 FDAC 范圍）或 ±59.5 mV（小 FDAC 范圍）的范圍，分辨率為 ±10 位。
• 黑電平校準：可通過手動或自動兩種方法進行黑電平校正。手動方法適用于處理系統中所需的黑電平校正環在 LM98620 外部的情況，由外部處理器控制黑電平偏移寄存器；自動方法則通過啟用黑電平偏移自動校準位，使用 CDAC 和 FDAC 來使輸出收斂到所需的黑電平目標。
• 白電平校準：白校準環允許 LM98620 自動設置增益，以達到所需的最大 ADC 輸出。通過數字輸入引腳或配置寄存器位啟動循環，處理定義的白像素范圍內的輸出數據。在處理過程中，執行移動窗口平均，并將窗口平均值與先前的峰值白值進行比較，更新峰值白值。如果 AGC_ONB 輸入被脈沖觸發，白校準環將在掃描開始時運行固定數量的行。

2.3 功能模式

LM98620 有多種功能模式，不同模式下的輸入信號組合和處理方式有所不同。

• AFEPHASEn 與輸入信號的組合：在 SHP/SHD 輸入模式下，SHP 和 SHD 輸入分別與選定的 AFEPHASEn 信號進行與運算，生成內部 CLAMP 和 SAMPLE 信號；在 SAMPLE 和 HOLD 輸入模式下，SAMPLE 和 HOLD 輸入生成的采樣控制脈沖由 AFEPHASEn 信號的低電平周期進行門控，生成內部使用的 SAMPLE 信號。
• 6 通道和 3 通道模式：在 6 通道模式下，每個傳感器像素周期有兩個完整的 ADCCLK 周期，允許兩個 AFE 通道復用至單個 ADC，有 4 種可能的 AFEPHASEn 時序；在 3 通道模式下，每個像素周期只有一個 MCLK 和 ADCCLK 周期，因此只有 2 種 AFEPHASEn 選擇。
• 同步模式：LM98620 有三種主要的操作模式，在 6 通道模式使用 ADC 速率 MCLK 時，需要 CLPIN 輸入信號與 MCLK 結合，以確保內部采樣相位與像素速率輸入信號同步。

2.4 編程與寄存器配置

編程對于 LM98620 的正常運行至關重要，需要對多個寄存器進行初始化和配置。

• 使用黑像素平均值：在大多數應用中，應設置黑像素平均值位。在白環操作期間，從 ADC_MAX 中減去黑像素平均值，得到當前的白值，用于與目標白像素值進行比較。在啟動白環之前，需要初始化多個寄存器，如 PK_DET_ST、PKDET_WID、AGCDuration、AGCTarget 等。
• 采樣時序控制：采樣時序通過內部 AFEPHASEn 信號和編程的內部采樣時序信號進行控制，也可使用外部采樣時序信號。不同的輸入時序模式由寄存器 0x00、0x02、0x04 和 0x05 中的位進行選擇。
• DLL 基于的采樣時序設置：內部 DLL 設置確定內部生成的采樣脈沖的位置，僅適用于 SH2b 時序模式。通過設置寄存器位選擇采樣模式，AFEPHASE 寄存器設置粗采樣時序框架，Sample Trailing Edge Position 寄存器設置采樣脈沖的結束位置。
• 外部采樣時序輸入：不同模式下，內部采樣或鉗位和采樣時序信號的生成方式不同。在 SH1a 和 CDSa 模式下，由選定的 AFEPHASEn 信號生成；在 SH1b 和 CDSb 模式下，輸入信號由內部 AFEPHASEn 信號進行門控；在 SH2 模式下，SAMPLE 和 HOLD 時序信號直接輸入到 AFE 的采樣階段；在 SH3 模式下，SAMPLE 和 HOLD 時序信號不僅直接輸入到 AFE 的采樣階段，還用于設置后續階段的內部 AFEPHASE 時序。
• LVDS 數據輸出：AFE 數據通過串行化的 LVDS 接口輸出，有多種串行化模式可供選擇，如 6 對模式可使用標準的 DS90CR218A 或 DS90CR364 解串器 IC，5 對模式可使用單個 5 通道解串器，可通過斷開未使用的數據對和 TXCLK 對來降低功耗和成本。
• 輸出數據測試模式：可生成四種基本類型的測試模式，包括固定模式、水平漸變模式、垂直漸變模式和晶格模式。通過設置多個寄存器，如 PK_DET_ST、PK_DET_WID、PATSW、PATMODE 等，可控制測試模式的輸出。
• 串行接口：串行控制接口基于常見的 Microwire 接口，有特定的時序細節。在設備上電并施加穩定的 MCLK 后，必須將串行接口模式（寄存器 0x01，位 3）設置為 1 以進行正常操作。串行寫和讀操作有各自的命令格式和時序要求。

三、應用與實現

3.1 應用信息

白環提供二進制搜索和增量搜索兩種收斂到目標值的技術。二進制搜索算法旨在快速收斂到目標值，在初始操作期間允許通道增益有較大變化，后期切換到增量搜索模式以實現低誤差；增量或線性搜索算法旨在提供低誤差，但收斂速度較慢，通道增益的變化始終以 1 lsb 為增量，以實現低過沖和高收斂精度。

3.2 典型應用設計

• 設計要求：所有電源供應電壓應來自干凈的線性穩壓器輸出，避免使用開關電源。在 RxIN+/- 引腳附近放置 100 Ω 終端電阻。
• 詳細設計步驟
  • 電源供應：為模擬、數字和 LVDS 電源提供 3.3 V 電源，建議使用通用的 LDO 穩壓器，并使用 EMI 濾波設備和專用去耦電容來隔離總線之間的噪聲。
  • 輸入時序信號：提供多種輸入時序信號，如 MCLK、CLPIN、BLKCLP、AGC_ONB、SHP/SAMPLE 和 SHD/HOLD 等，用于控制輸入鉗位、指示黑像素開始、啟動白校準等操作。
  • 通用邏輯輸入：可選的通用邏輯輸入可用于從成像板向數據處理模塊傳輸?shù)退贁?shù)字狀態信息。
  • CCD 信號：CCD 信號通過 0.1 uF 電容交流耦合到 AFE 輸入。
  • 串行控制接口：數據處理模塊通過串行控制接口與 LM98620 通信，包括 SENB、SCLK、SDI 和 SDO 等信號。
  • LVDS 數據連接：串行化的 LVDS 數據對連接到 FPGA 或 LVDS 解串器芯片。
  • 寄存器配置：根據需要調整和重新配置配置寄存器設置。

四、電源供應與布局建議

4.1 電源供應建議

OS 輸入在芯片未供電或剛上電時，通過 PMOS 器件鉗位到 VBSSAB，以防止傳感器電路的瞬態損壞。通過將高電平施加到 OVPB 輸入引腳并將 OVP 使能位設置為默認狀態 0，可禁用保護鉗位電路。

4.2 布局指南

• 使用推薦的電源配置圖為設備供電。
• 在每個電源引腳旁邊放置去耦電容，并靠近接地平面。
• 使用多層電路板，以方便布線并提供低電感接地平面。
• 注意過孔電感，必要時增加過孔數量和/或直徑以降低電感。
• 在敏感節點下方使用接地平面“禁止區域”，以最小化寄生電容。

五、總結

LM98620 作為一款高性能的圖像信號處理器，憑借其豐富的功能、卓越的性能和靈活的配置選項，為數字彩色復印機、掃描儀及其他圖像處理應用提供了強大的支持。在實際應用中，我們需要根據具體需求合理選擇功能模式、進行寄存器配置，并遵循電源供應和布局建議，以確保設備的穩定運行和最佳性能。希望本文能為電子工程師們?cè)谠O(shè)計和應用 LM98620 時提供有價值的參考。你在使用 LM98620 過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
