數據中心機房內，數十臺服務器電源正發出沉悶的嗡鳴——這并非設備平穩運行的正常律動，而是散熱風扇因器件高溫被迫“超負荷加班”的抗議；工業車間的變頻器旁，工程師緊盯著測溫儀眉頭緊鎖：明明已竭力壓縮電源體積，可輸出功率剛一提升，PCB板就頻頻觸發高溫警報。

這正是電源設計領域難解的“三角困局”：既要追求更緊湊的體積，又要提升輸出功率，往往就陷入散熱失控的困境。而打破這一困局的關鍵，就是藏在功率半導體器件里一個不起眼的部件——體二極管。它如同電源的“高速換向閥”，在高頻開關場景下負責極速切換工作狀態。一旦這個“閥門”反應遲緩，就像擁堵路段的急剎車，不僅會白白耗散電能、催生高溫隱患，更會直接攪亂整個系統的穩定運行。

東芝半導體推出新一代DTMOSVI（HSD）系列功率MOSFET。該系列采用高速二極管與先進超結結構，其優化的體二極管反向恢復特性能從根源降低開關損耗，助力客戶打造更高效率、更高功率密度的電源系統。

核心突破

三大關鍵特性重塑MOSFET性能天花板

東芝DTMOSVI（HSD）系列并非簡單的性能迭代，而是通過對器件核心參數的重構，實現了“低損耗、高穩定、快開關”的三重突破。其性能優勢可通過與東芝現有標準器件的對比直觀體現，以下從反向恢復特性、靜態功耗、綜合表現三大維度展開分析：

體二極管的反向恢復時間與反向恢復電荷(Qrr)，是決定MOSFET開關損耗的核心指標。反向恢復時間越短、電荷越少，器件在開關瞬間的能量損耗與噪聲干擾就越小，越能適配高頻電源拓撲(如LLC諧振電路、橋式電路)。

與東芝標準型DTMOSVI系列相比，DTMOSVI(HSD)系列在這兩項指標上實現了跨越式提升：

反向恢復時間：縮短65%，開關狀態切換速度大幅加快；

反向恢復電荷(Qr)：減少88%，開關過程中無效電荷消耗顯著降低。

這一改進直接帶來兩大收益：一是開關損耗降低，減少電源整體能耗;二是開關噪聲減小，為系統在高頻工況下的穩定運行奠定基礎。

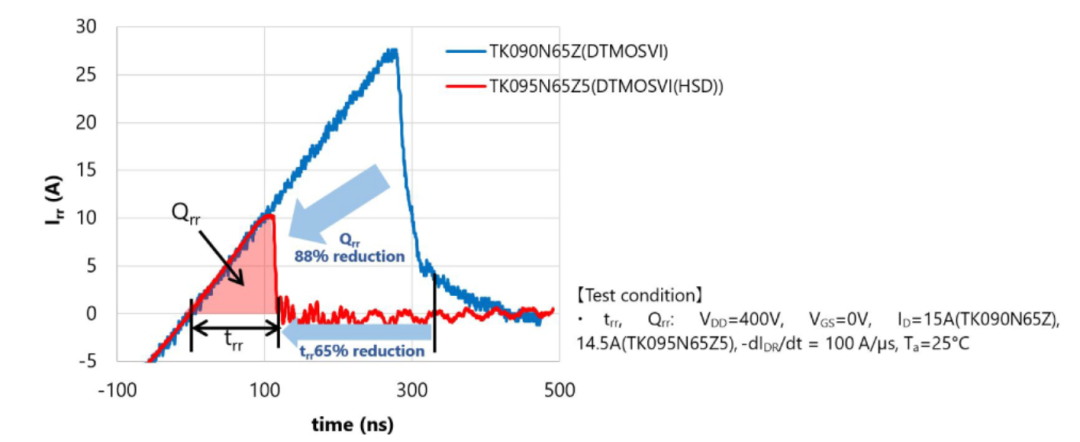

標準型和高速二極管型650V功率MOSFET的Qrr比較在工業電源、電動汽車充電站等惡劣工作場景中，MOSFET的高溫漏極截止電流直接影響靜態功耗與熱穩定性。DTMOSVI(HSD)系列基于東芝最新工藝，在該指標上實現了突破性優化：

與東芝現有TK62N60W5器件相比，DTMOSVI(HSD)系列高溫漏極截止電流降低約90%。這意味著在高溫、高電壓等嚴苛環境下，器件的靜態能耗更低，熱積累速度更慢，不僅能減少無效電能消耗，還能提升器件長期工作的可靠性，降低系統熱管理壓力。

作為衡量MOSFET開關性能與導通性能綜合表現的關鍵指標，新產品的漏極-源極導通電阻×柵極-漏極電荷這一品質因數也得到了顯著優化。以TK042N65Z5為例，該指標比TK62N60W5降低了72%。這意味著器件在保持低導通損耗的同時，也實現了快速的開關速度，在整體上降低了功耗。1.5kW的LLC諧振電路測試顯示，使用TK042N65Z5直接替換原有的TK62N60W5，電源整體效率提升了約0.4%，電能節約和熱管理壓力的減輕相當可觀。

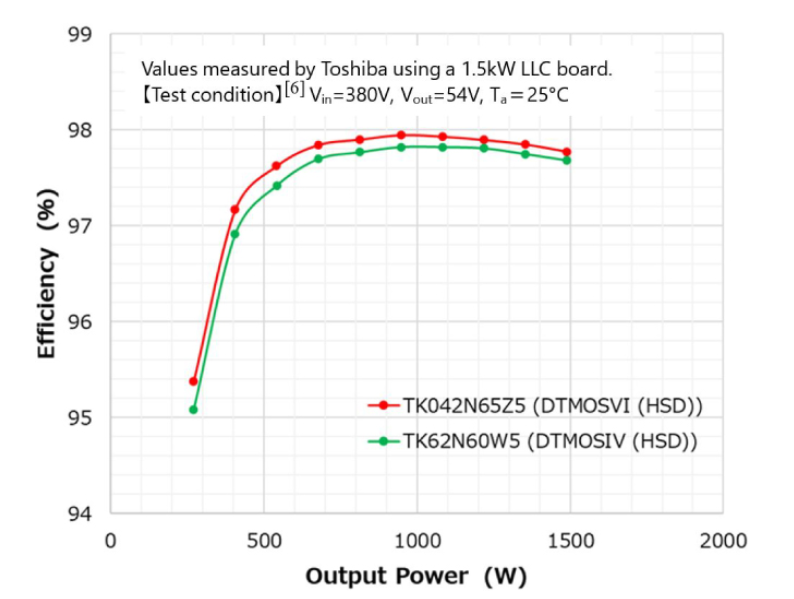

TK042N65Z5和TK62N60W5的效率比較

產品檔案

兩款產品各有所長

東芝TK042N65Z5和TK095N65Z5各有所長，均采用TO-247封裝，兼具低電容與高速開關特性，能出色勝任高頻應用。

具體而言，TK042N65Z5導通性能表現更優，其典型導通電阻低至0.035Ω，有助于降低導通損耗；而TK095N65Z5則在高頻開關性能上更為卓越，不僅擁有更快的體二極管反向恢復時間（典型值115ns），還具備更低的柵極-漏極電荷（典型值17nC），能有效減少開關損耗。此外，兩款器件均采用增強模式設計，確保了穩定的閾值電壓，為高效率、高功率密度的電源系統設計提供了靈活的選擇。

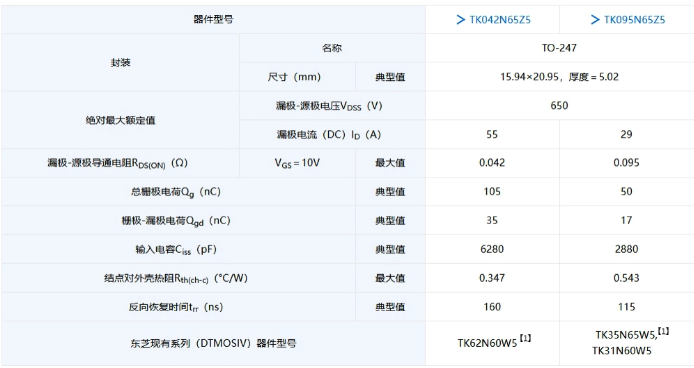

TK042N65Z5和TK095N65Z5的主要規格

（除非另有說明，Ta＝25°C）

注：【1】VDSS＝600V

雙效合一破局

東芝650V N溝道功率MOSFET

解鎖全域高效電源方案

東芝TK042N65Z5和TK095N65Z5的核心優勢在于將優異低導通電阻與高速體二極管完美融合，既能實現低導通損耗，又能降低開關損耗，尤其適配硬開關、軟開關拓撲中對體二極管高效工作的嚴苛需求。

這一性能優勢直接轉化為四大核心價值：更高的系統效率、更優的功率密度、更強的可靠性，以及更簡化的熱管理設計，為電源產品升級提供關鍵支撐。

目前，首批兩款采用TO-247封裝的650V N溝道功率MOSFET產品——TK042N65Z5和TK095N65Z5——已大量投放市場，為工程師們提供了立即可用的高效解決方案。

憑借其卓越的性能，兩款產品均可廣泛應用于對效率有嚴苛要求的領域，包括高效率工業電源、開關電源（如數據中心服務器、通信基站設備等）、電動汽車充電站、光伏發電機組功率調節器、不間斷電源系統等。

賦能高效開發

東芝提供TK095N65Z5的參考設計

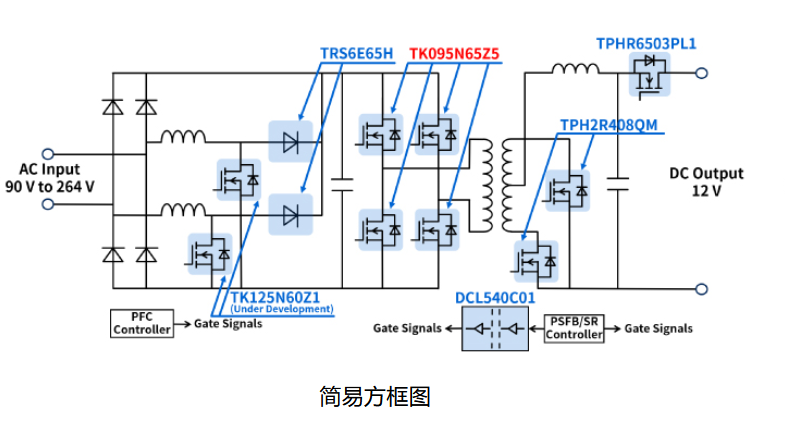

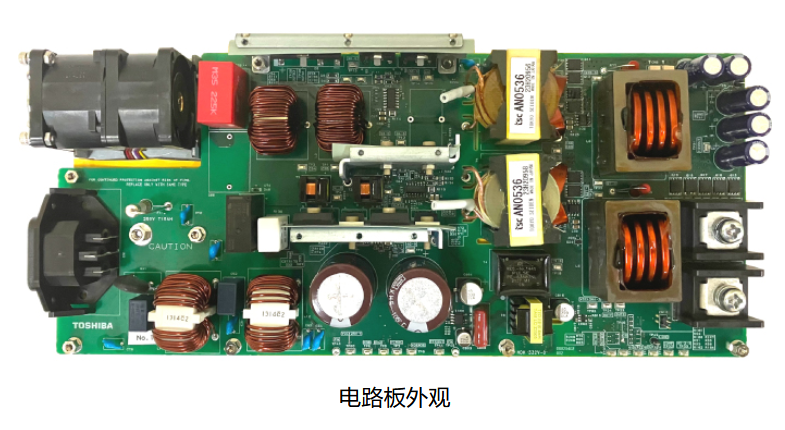

為助力客戶加速產品開發，東芝不僅推出基于TK095N65Z5的1.6kW服務器電源升級版參考設計，更配套了從基礎G0到高精度G2的全系列SPICE模型。工程師可借助這套模型在設計階段精準預判電路性能表現，有效規避開發風險，大幅縮短研發周期、提升開發效率，讓高效電源產品快速落地。

↑↑↑ 點擊圖片查看參考設計

總結

小芯片撬動大變革，賦能下一代高效電力電子

面向未來，東芝將持續擴展DTMOSVI（HSD）產品線——不僅新增TO-220、TO-220SIS等通孔封裝，更推出TOLL、DFN8×8等更緊湊的表貼封裝，同時在600V/650V基礎上進一步拓寬電壓覆蓋范圍，持續引領開關電源能效升級。

東芝新型功率MOSFET憑借核心的高速體二極管技術，成功突破了傳統器件在橋式和逆變電路中的效率瓶頸。憑借實測驗證的顯著性能提升，讓該系列成為電源設計師追求高效率、高可靠性與高功率密度的理想選擇，更將為下一代高效電力電子設備的創新發展注入強勁動力。
