在電子設計領域，模擬 - 數字轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們將深入探討德州儀器（TI）的ADC101C021和ADC101C027這兩款10位I2C兼容ADC，它們?cè)谛阅?、功能和?yīng)用方面都有著獨特的優勢。

文件下載：adc101c021.pdf

產品概述

ADC101C021和ADC101C027是低功耗、單片式的10位ADC，工作電壓范圍為+2.7V至+5.5V。它們采用逐次逼近寄存器（SAR）架構，內部集成了跟蹤保持電路，能夠處理高達11MHz的輸入頻率。這兩款A(yù)DC的一大亮點是具備I2C兼容的串行接口，支持標準（100kHz）、快速（400kHz）和高速（3.4MHz）三種模式，為不同應用場景提供了靈活的選擇。

核心特性

接口與電源

• I2C兼容接口：支持三種速度模式，方便與各種微控制器和其他數字設備進行通信。特別是在高速模式下，能夠?qū)崿F(xiàn)快速的數據傳輸，滿足實時性要求較高的應用。
• 寬電源范圍：+2.7V至+5.5V的電源范圍，使得這兩款A(yù)DC可以在多種電源環境下工作，增加了其適用性。

地址與封裝

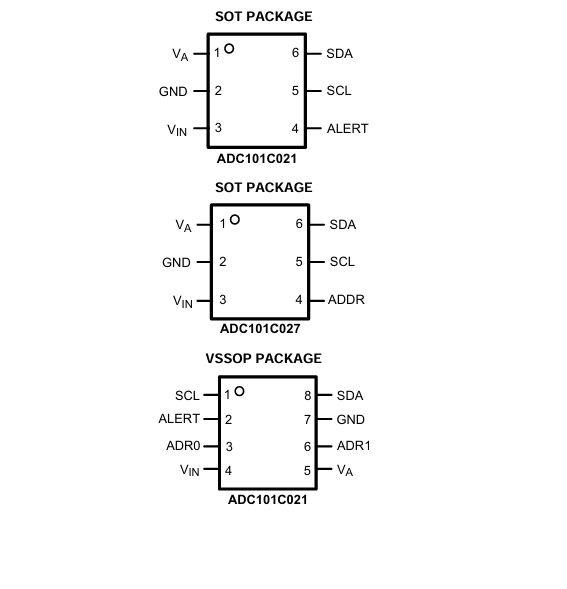

• 多地址選擇：VSSOP - 8封裝的ADC101C021提供多達九個引腳可選的芯片地址，而ADC101C027的SOT - 6封裝也有三個引腳可選地址，方便在同一I2C總線上連接多個設備。
• 小封裝設計：采用SOT - 6和VSSOP - 8兩種小型封裝，節省了電路板空間，適合對尺寸要求較高的便攜式設備。

功能特性

• 超限報警功能：當模擬輸入超出可編程的上限或下限值時，會觸發報警中斷，方便系統及時發現異常情況。
• 自動掉電模式：在不進行轉換時，自動進入掉電模式，降低功耗，延長電池供電設備的續航時間。
• ESD保護：SDA和SCL引腳具備±8kV HBM ESD保護，增強了設備的可靠性和抗干擾能力。

關鍵規格參數

轉換性能

• 分辨率：10位分辨率，無丟失碼，能夠提供較高的轉換精度。
• 轉換時間：典型值為1μs，轉換速度快，可滿足高速采樣的需求。
• 吞吐量：最大吞吐量可達188.9 kSPS，保證了數據的快速采集和處理。

線性度與誤差

• 積分非線性（INL）和微分非線性（DNL）：最大±0.5 LSB，保證了轉換結果的線性度和準確性。
• 偏移誤差和增益誤差：在不同的工作條件下，都能將誤差控制在較小范圍內，提高了測量的精度。

功耗

• 在22kSPS采樣率下，3V供電時典型功耗為0.26mW，5V供電時典型功耗為0.78mW，功耗較低。

工作原理與功能描述

轉換操作

ADC101C021在轉換過程中分為跟蹤和保持兩種模式。在跟蹤模式下，采樣電容連接到模擬輸入通道，比較器輸入被均衡；在保持模式下，采樣電容連接到地，比較器失衡，控制邏輯通過電荷再分配DAC對采樣電容進行充電或放電，直到比較器平衡，此時DAC的數字輸入即為模擬輸入電壓的數字表示。

模擬輸入

模擬輸入范圍為0V至$V_{A}$，輸入等效電路中的二極管提供ESD保護，但不建議用于鉗位輸入信號。為了獲得最佳性能，建議使用低阻抗源驅動ADC，必要時可添加緩沖放大器和濾波器來減少噪聲。

參考電壓

ADC101C021使用電源$V{A}$作為參考電壓，因此$V{A}$必須保持穩定且無噪聲。建議使用低輸出阻抗的電壓源來驅動參考電壓，以確保轉換的精度。

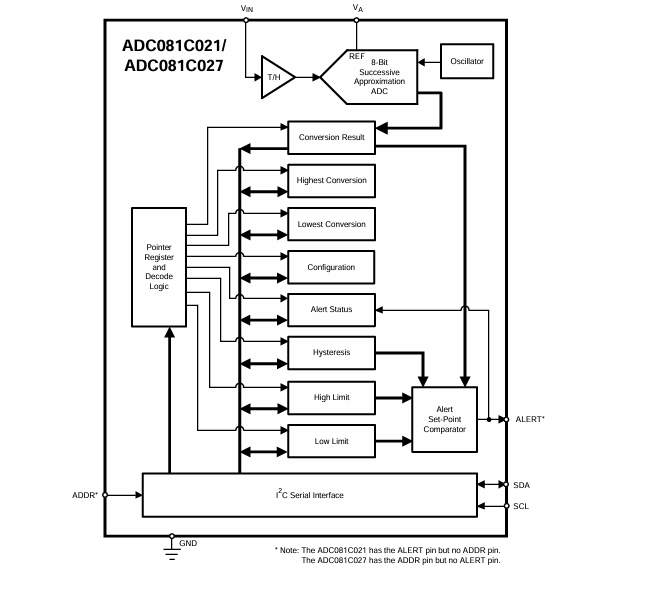

內部寄存器

ADC101C021擁有8個內部數據寄存器和一個地址指針，這些寄存器用于存儲轉換結果、設置報警閾值、配置設備操作等。除了轉換結果寄存器為只讀寄存器外，其他寄存器均可讀寫。

串行接口

I2C兼容接口支持標準 - 快速模式和高速模式。在通信過程中，需要使用上拉電阻或電流源將SCL和SDA總線拉高。通過發送從地址和讀寫位，主設備可以與ADC進行數據傳輸。

報警功能

報警功能是這兩款A(yù)DC的重要特性之一。當測量電壓超出$V{HIGH}$或低于$V{LOW}$時，會觸發報警條件，報警狀態會在報警狀態寄存器、轉換結果寄存器和報警輸出引腳（如果啟用）中體現。報警條件可以通過寫入相應的標志位或滿足一定的電壓條件來清除。

自動轉換模式

自動轉換模式允許ADC在無需主設備頻繁發送“讀取”指令的情況下，持續進行轉換。在該模式下，內部振蕩器始終啟用，ADC按照設定的采樣率對輸入進行采樣，并更新轉換結果寄存器和狀態寄存器。同時，超限報警功能仍然有效，方便系統實時監測輸入信號。

應用電路與設計建議

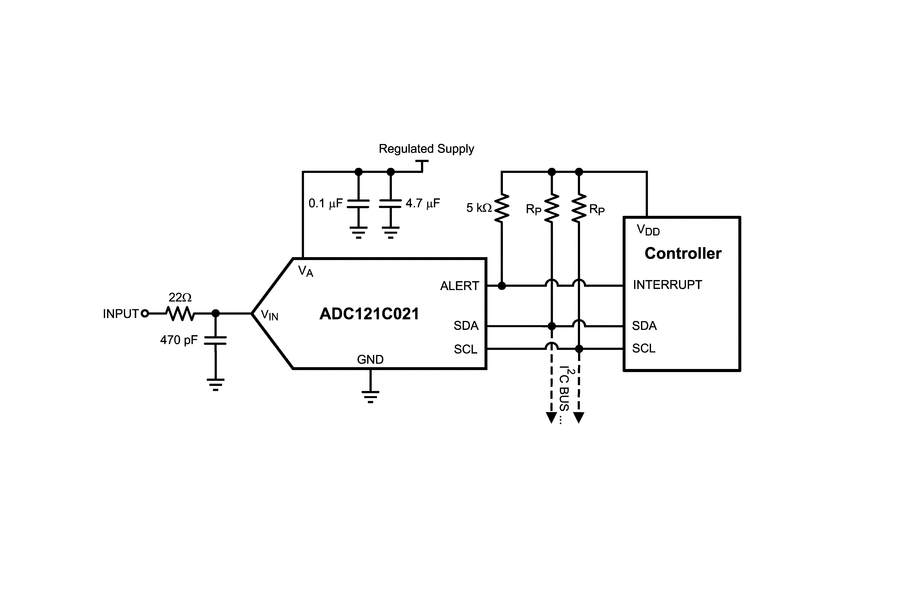

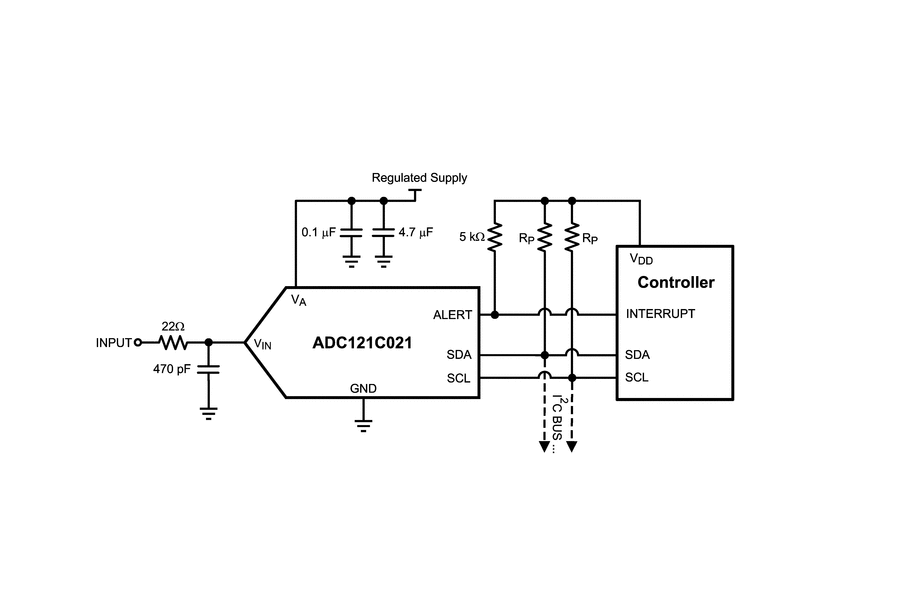

典型應用電路

在典型應用電路中，模擬電源需要通過靠近ADC的電容網絡進行旁路，以確保$V{A}$的穩定性?？偩€拉電阻應連接到控制器的電源，并與$V{A}$保持相同的電位，以保證邏輯電平的兼容性。對于不同的I2C總線速度模式，建議選擇合適的上拉電阻值。

緩沖輸入電路

對于單端傳感器接口應用，可以使用緩沖輸入電路。通過使用National Semiconductor LMP7731作為緩沖放大器，為ADC提供低阻抗輸入。同時，LM4132作為參考源，能夠提供高精度的參考電壓。

智能電池監測

ADC101C021可以輕松實現智能電池監測功能。通過與LP2980固定參考和電阻分壓器配合使用，利用“超限報警”功能實現窗口監控。在電池充電和放電過程中，能夠及時發出報警信號，幫助控制器優化電池管理。

涓流充電控制

在電池放電過程中，ADC101C021可以用于控制涓流充電，保持電池接近滿容量。當報警輸出激活時，電池開始充電，避免過充和損壞電池。

布局、接地和旁路

為了獲得最佳的精度和最小的噪聲，PCB設計應將模擬和數字區域分開，采用單獨的模擬和數字電源平面，并使用單一的接地平面。ADC的電源應通過4.7μF和0.1μF的電容進行旁路，同時避免模擬和數字信號的交叉，控制時鐘和數據線的阻抗。

總結

ADC101C021和ADC101C027以其高性能、低功耗、豐富的功能和靈活的接口，成為了電池供電設備、系統監測、便攜式儀器等領域的理想選擇。在實際設計中，我們需要根據具體的應用需求，合理選擇封裝、配置寄存器、設計電路布局，以充分發揮這兩款A(yù)DC的優勢。你在使用類似ADC時遇到過哪些挑戰？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
