產品導讀

ECI1808/ECI1A08控制卡是正運動的一款緊湊型網絡運動控制卡，專為對安裝空間有嚴格要求的工業設備設計。適用于“PC+運動控制”緊湊集成的10軸以內脈沖應用，或需與第三方視覺系統協同作業的場景中。

ECI1808/ECI1A08控制卡可以在有限的安裝空間內，減少空間占用，為客戶提供靈活的定制化運動控制解決方案。通過工業以太網與PC進行實時連接，支持上位機使用 C++、C# 等高級編程語言調用統一的API函數庫進行開發，實現項目所需運動控制功能。

支持點位、電子凸輪、直線插補、圓弧插補、連續軌跡運動等控制功能（行業大批量客戶可以提供行業定制）。

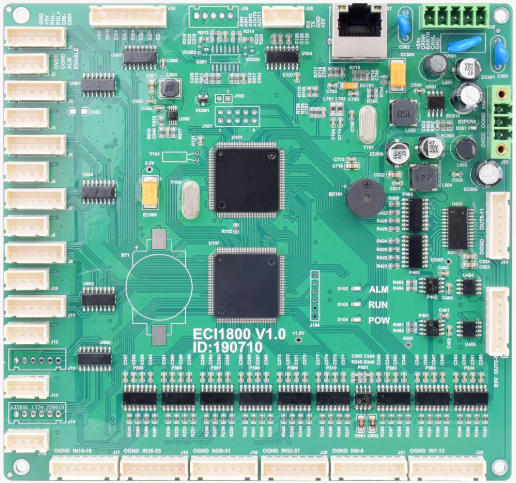

ECI1808/ECI1A08控制卡

以太網運動控制架構優勢

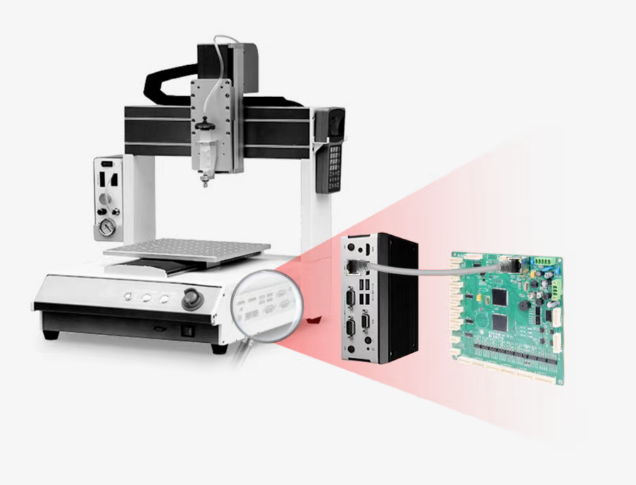

ECI1808/ECI1A08采用緊湊型以太網運動控制架構，將運動控制從工控機內部PCI插槽中解耦出來，作為獨立的網絡節點，通過以太網網線與上位機通訊，整體架構更加簡潔、靈活。

控制卡作為獨立網絡節點

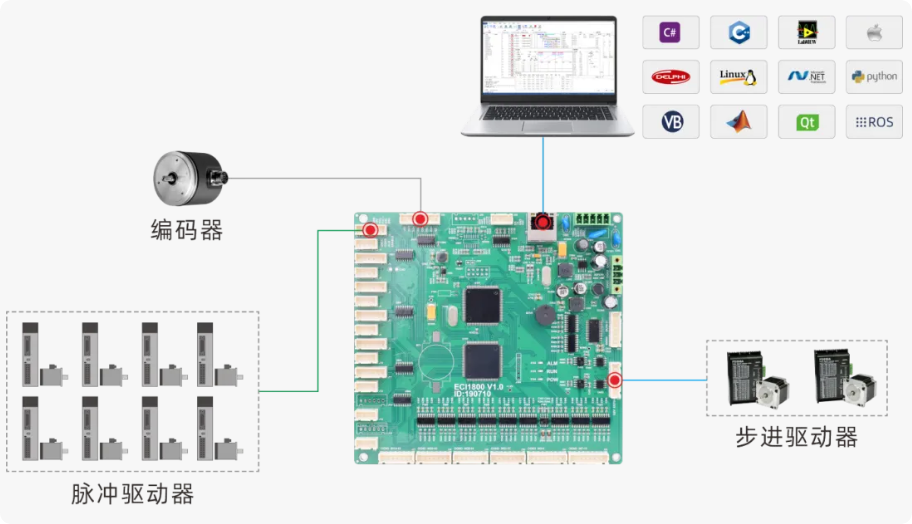

可直接安裝在控制柜或設備內部，通過網線與上位機直連，無需插入PC機箱內部。也可以接入交換機，通過交換機擴展網口通道，與其他網絡設備共同組網，實現多點連接。

控制卡即插即用，簡化安裝

只需將ECI1808/ECI1A08控制卡固定并接上一根網線，無需打開PC機箱插PCI/PCIe卡，也無需轉接線、接線板及安裝PCI驅動，即可完成上位機與運動控制卡的連接，減少安裝和調試工作量。

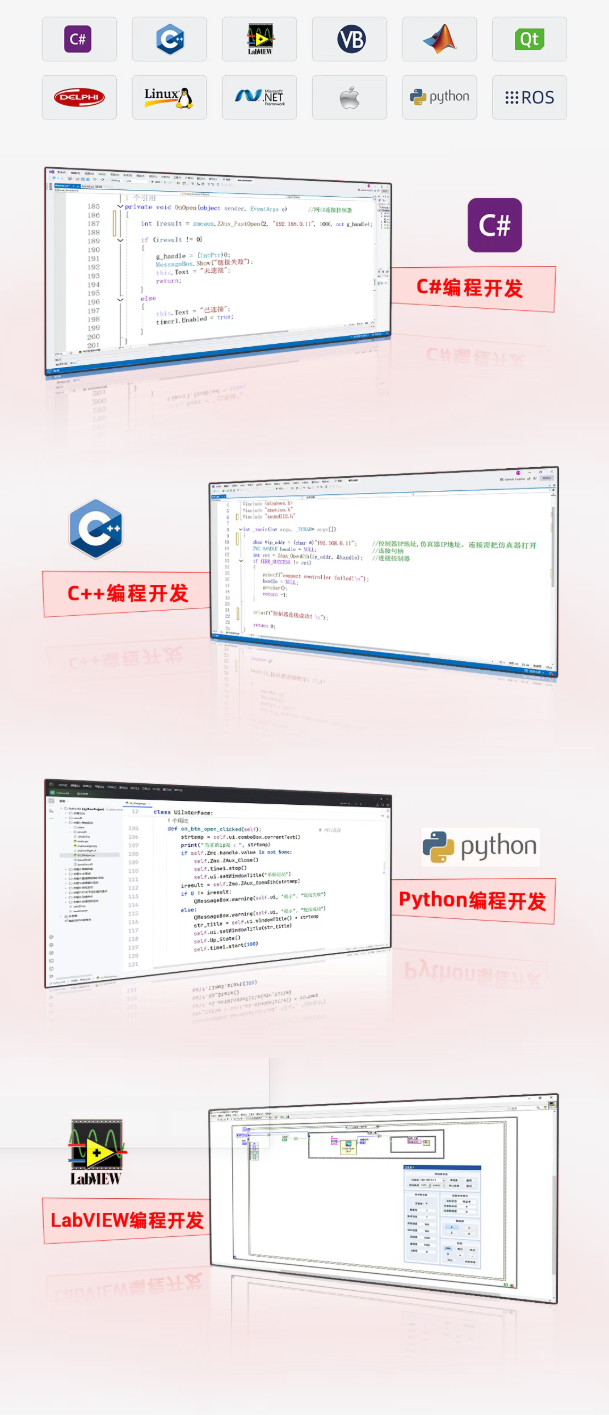

可調用統一API函數庫進行開發

不同軸數、型號的正運動硬件控制產品，均通過調用統一的API函數庫進行進行項目開發，應用程序?qū)唧w硬件型號的依賴度降低，便于代碼復用和項目遷移。

易與現有工業控制系統集成，提升工程師二次開發，加快設備調試、部署和投產進度。上位機軟件開發可參考《ZMotion PC 函數庫編程手冊》。

ECI1808/ECI1A08產品信息詳情

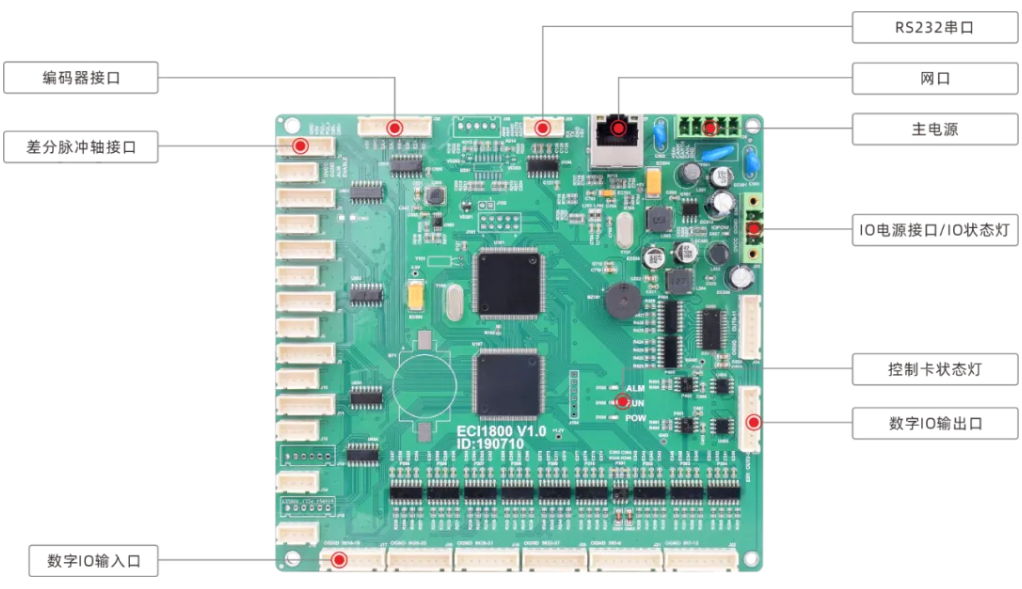

運動控制卡硬件性能特點

ECI1808可支持8路差分脈沖軸。ECI1A08可支持8路差分脈沖軸+2路單端脈沖軸運動控制。

支持一路差分編碼器軸。

一路RS232接口，可與上位機或其他設備進行Modbus/RTU串口通訊。

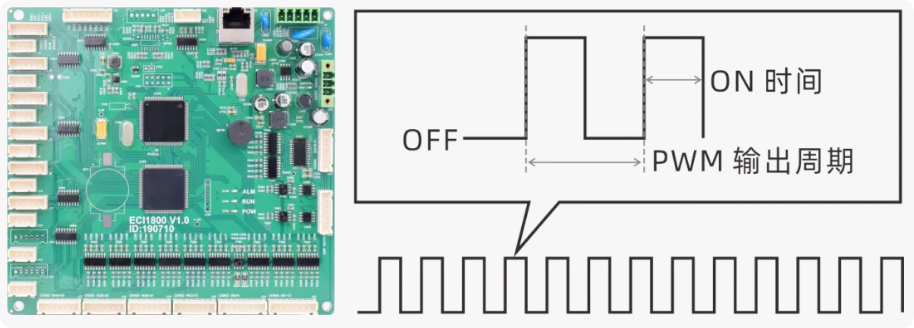

標配38+8數字輸入和12+8路數字輸出，其中2路為高速輸入，4路為高速輸出，支持2路PWM功能。

可支持RTSys+其它高級上位機編程語言的混合編程支持。

支持RTBasic多任務編程。

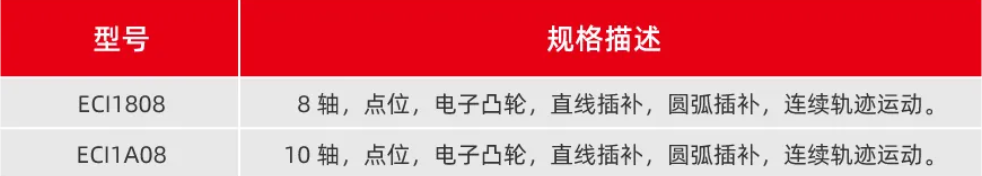

運動控制卡訂貨信息
