在當今的電子設計領域，模擬 - 數字轉換器（ADC）扮演著至關重要的角色。TI公司的ADS5463和ADS54RF63這兩款12位、500/550-MSPS的ADC，憑借其出色的性能和豐富的特性，在眾多應用場景中脫穎而出。今天，我們就來深入剖析這兩款A(yù)DC，探討它們的特點、應用以及設計要點。

文件下載：ads5463.pdf

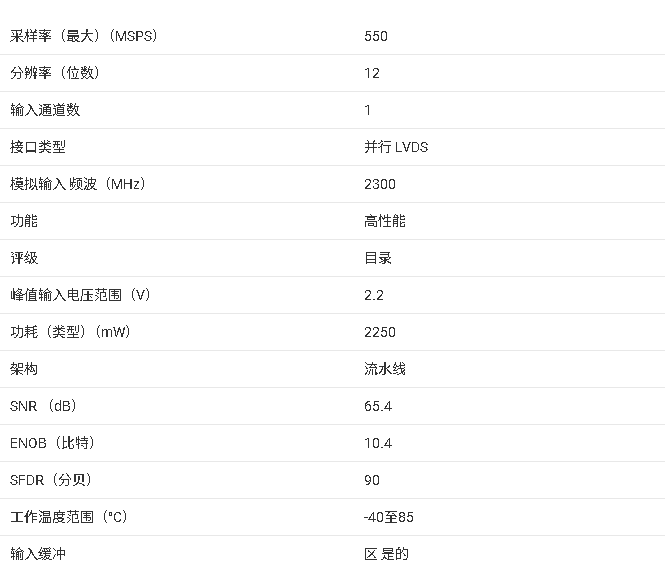

核心特性亮點

高分辨率與高速采樣

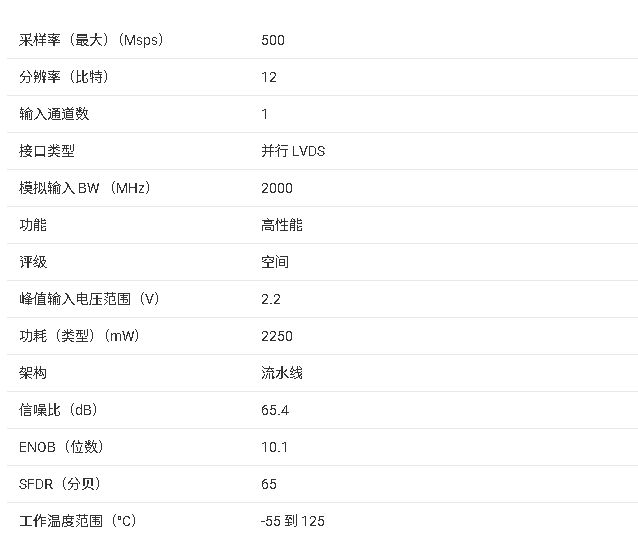

ADS5463和ADS54RF63均具備12位的分辨率，能夠提供高精度的數字轉換結果。其中，ADS5463的采樣率可達500 MSPS，而ADS54RF63更是高達550 MSPS，滿足了高速數據采集的需求。

出色的頻譜性能

兩款A(yù)DC在不同輸入頻率下都展現出了優秀的頻譜性能。例如，ADS5463在300 MHz輸入頻率時，SFDR（無雜散動態范圍）可達77dBc；ADS54RF63在900 MHz輸入頻率時，SFDR為70dBc。這使得它們?cè)谔幚砀哳l信號時，能夠有效抑制雜散信號，保證信號的純凈度。

其他特性優勢

• 寬輸入帶寬：具備2.3-GHz的輸入帶寬，可適應更廣泛的信號頻率范圍。
• 低延遲：僅3.5個時鐘周期的超低延遲，確保數據能夠及時準確地轉換。
• 高輸入擺幅：能夠承受大于10 Vpp的差分交流信號，且不會造成損壞，增強了對大信號的處理能力。
• 低功耗：總功耗僅為2.2 W，在保證高性能的同時，降低了能源消耗。

應用領域廣泛

測試與測量?jī)x器

在測試與測量領域，對ADC的精度和速度要求極高。ADS5463/ADS54RF63的高分辨率和高速采樣能力，能夠準確捕捉信號的細節，為測試與測量?jī)x器提供可靠的數據支持。

軟件定義無線電

軟件定義無線電需要靈活的信號處理能力和高性能的ADC。這兩款A(yù)DC的寬輸入帶寬和出色的頻譜性能，使其能夠適應不同的通信標準和頻段，滿足軟件定義無線電的多樣化需求。

數據采集系統

在數據采集系統中，快速、準確地采集數據是關鍵。ADS5463/ADS54RF63的高速采樣和高精度轉換特性，能夠確保數據采集的及時性和準確性，廣泛應用于工業自動化、醫療設備等領域。

雷達系統

雷達系統對信號處理的速度和精度要求苛刻。這兩款A(yù)DC的高性能表現，能夠有效處理雷達回波信號，為雷達系統的目標檢測和跟蹤提供有力支持。

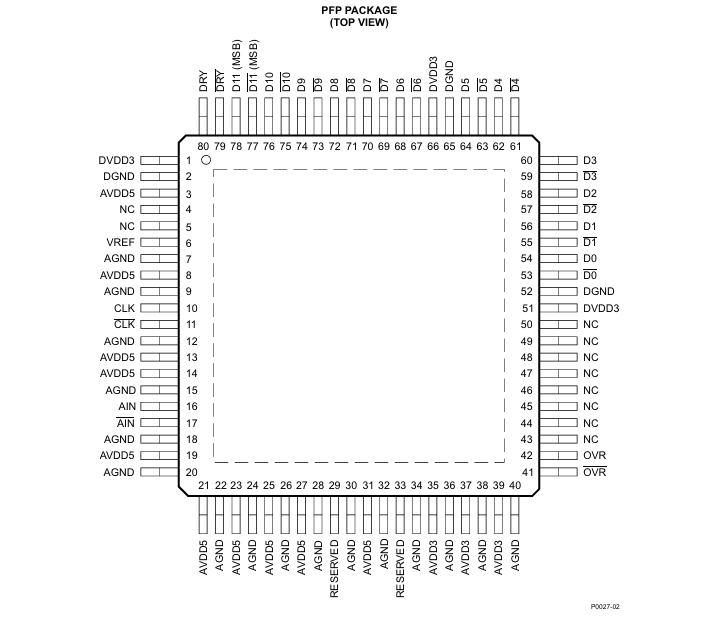

技術細節剖析

輸入配置

ADS5463/ADS54RF63的模擬輸入采用了模擬偽差分緩沖器和雙極晶體管跟蹤保持電路。模擬緩沖器能夠隔離輸入信號與內部開關，提供高輸入阻抗，適合高頻信號驅動。輸入共模電壓通過500-Ω電阻內部設置為2.4 V，差分輸入阻抗為1 kΩ。對于滿量程差分輸入，每個輸入信號的最大擺幅為1.1 Vpp，總差分輸入信號擺幅為2.2 Vpp。

時鐘輸入

時鐘輸入可以采用差分時鐘信號或單端時鐘輸入。當對抖動要求不高時，單端時鐘輸入可以節省成本和電路板空間。差分時鐘輸入則具有更好的抗共模噪聲能力，適用于對抖動敏感的應用。時鐘輸入的共模電壓內部設置為2.4 V，推薦使用交流耦合方式。

數字輸出

ADC提供12個LVDS兼容的偏移二進制數據輸出、一個數據就緒信號（DRY）和一個過范圍指示信號（OVR）。建議使用DRY信號來捕獲輸出數據，DRY信號與數據輸出同步，形成半速率DDR接口。數字輸出需要外部100-Ω負載，以確保LVDS電壓水平。

電源供應

ADS5463/ADS54RF63使用三個電源：5-V和3.3-V的模擬電源（AVDD5和AVDD3）以及3.3-V的數字電源（DVDD3）。推薦使用低噪聲電源，并進行充分的去耦處理。由于內部AVDD3和DVDD3之間存在反向連接的二極管，建議采用特定的上電順序，以避免電流倒灌損壞器件。

設計注意事項

輸入信號處理

為了獲得最佳性能，建議采用差分輸入方式。可以使用RF變壓器或RF增益塊放大器將單端輸入轉換為差分信號。在選擇變壓器或放大器時，需要根據輸入信號的頻率和幅度進行合理配置。

時鐘信號設計

時鐘信號的質量對ADC的性能影響很大。需要根據模擬輸入頻率和所需的SNR來選擇合適的時鐘源和時鐘分布芯片。在時鐘信號路徑中，可能需要使用帶通濾波器和放大器來改善時鐘抖動。

電路板布局

電路板布局對ADC的性能至關重要。應采用多層電路板，使用單一接地平面，并進行局部去耦。輸入信號走線應與時鐘信號和數字輸出信號隔離，以減少干擾。同時，要注意散熱設計，確保器件的工作溫度在合理范圍內。

總結

ADS5463和ADS54RF63作為高性能的12位ADC，具有高分辨率、高速采樣、出色的頻譜性能等優點，廣泛應用于測試與測量、軟件定義無線電、數據采集等領域。在設計過程中，需要充分考慮輸入信號處理、時鐘信號設計和電路板布局等因素，以確保ADC能夠發揮最佳性能。希望通過本文的介紹，能夠幫助電子工程師更好地了解和使用這兩款A(yù)DC，為電子設計帶來更多的可能性。
