藍牙設備射頻性能測試：德思特ALifecom ACTiV非信令方案全解析

隨著物聯網、智能穿戴、汽車鑰匙等領域的飛速發展，藍牙技術已成為無線連接不可或缺的一部分。確保藍牙設備的射頻性能穩定、可靠，是產品成功上市的關鍵。然而，藍牙技術的快速迭代**（從經典藍牙(EDR/BDR)到低功耗藍牙Bluetooth Low Energy, BLE，再到BT 5.0及更高版本）**給研發和生產測試帶來了巨大挑戰。

本文將首先梳理藍牙技術的協議演進與關鍵特性，然后重點介紹 如何利用德思特Alifecom ACTiV非信令無線測試儀，實現精準、高效的藍牙設備射頻性能驗證與校準 。

一、藍牙技術與協議演進介紹

1. 藍牙技術基礎

藍牙技術是一種在全球范圍內通用的短距離無線通信標準，其核心工作于2.4GHz的ISM（Industrial, Scientific and Medical Band）頻段。這個頻段無需授權即可使用，但也意味著藍牙設備需要具備強大的抗干擾能力，以應對Wi-Fi、Zigbee等其他同樣使用該頻段的無線技術的共存挑戰。其設計初衷是取代設備間的連接線纜，如今已發展成為連接耳機、音箱、手機、電腦、穿戴設備乃至無數物聯網節點的核心技術。

要理解藍牙測試，首先需要了解其兩大核心分支，它們分別針對不同的應用需求而設計：

（1） 經典藍牙 ：為高速率與連續數據流設計。經典藍牙的核心優勢在于穩定的連接和較高的數據傳輸速率，非常適合需要持續帶寬的應用。典型應用場景包括無線音頻傳輸（如音樂、通話）、大文件共享、車載系統等。當使用無線耳機欣賞音樂時，體驗的正是經典藍牙的高質量音質和穩定連接。

（2） 低功耗藍牙 ：為間歇性通信與極致功耗優化。低功耗藍牙是專為物聯網時代設計的協議，其哲學是“高效溝通，然后迅速休眠”。典型應用場景包括智能穿戴設備（手環、手表）、傳感器（心率、溫度）、智能家居配件（門鎖、燈泡）等需運行數周甚至數年的設備。

總結而言，現代藍牙設備往往是“多面手”，一塊射頻芯片通常同時支持經典藍牙和低功耗藍牙模式，以應對不同的應用場景。這種復雜性也使得對其射頻性能的測試變得至關重要，確保其在各種模式下都能穩定高效地工作。

2. 藍牙協議演進

藍牙（Bluetooth, BT）自1998年由藍牙技術聯盟（Bluetooth SIG）提出以來，經歷了多次標準演進。其發展過程大致可分為以下幾個階段：

• 1999~2001年提出 Bluetooth 1.0 ，主要用于替代有線RS-232，提供基本的點對點短距離數據傳輸。但速率僅為 721Kbps ，互操作性不足，應用場景受限。
• 2004年提出 Bluetooth 2.0 ，引入 增強數據速率（EDR） ，數據速率提升至 3 Mbps 。功耗和延遲得到改善，藍牙耳機、鍵盤鼠標等逐漸普及。
• 2009年提出 Bluetooth 3.0 ，引入 高速（HS）模式 ，借助Wi-Fi實現高達24 Mbps的傳輸。但復雜性高，產業應用并不廣泛。
• 2010年提出 Bluetooth 4.0 ，首次引入面向傳感器、穿戴設備等低功耗場景的 低功耗藍牙（BLE） ，提供亞毫秒級連接建立，電池壽命可延長至數月甚至數年。
• 2014年提出 Bluetooth 4.2 ，增強安全性，支持IPv6連接（6LoWPAN），為物聯網應用奠定基礎。
• 2016年提出 Bluetooth 5.0 ，引入2M PHY編碼方式，將數據傳輸速率提高了一倍；引入LE Coded PHY編碼方式，將覆蓋距離提升4倍；此外，還增加了廣播數據包的容量，為實現藍牙定位服務奠定了基礎。
• 2019~2020年提出 Bluetooth 5.1/5.2 ，引入 方向定位（AoA/AoD） ，實現亞米級室內定位；5.2中引入的LE Audio將重塑無線音頻體驗，支持多路音頻流、廣播音頻等全新應用。
• 2021年提出 Bluetooth 5.3 ，優化功耗與信道調度，提升對IoT和可穿戴設備的支持。
• 2023年提出 Bluetooth 5.4 ，面向工業和大規模物聯網，支持 周期性廣播與大規模組網 。

藍牙標準的演進不僅僅是速率和覆蓋范圍的提升，更是不斷擴展應用場景：從早期的音頻與輸入設備，到如今的智能穿戴、汽車電子、工業物聯網、定位導航等。

3. 藍牙測試的意義

藍牙射頻測試絕非可有可無的環節，它是確保藍牙設備在真實世界中可靠工作的基石，其重要性主要體現在以下幾個方面：

（1） 合規性是產品上市的通行證 ，任何帶有藍牙標志的產品都必須通過藍牙技術聯盟的認證。需要明確的是， SIG的官方認證測試通常在指定的認證測試系統上完成，這些系統主要采用信令測試模式 ，以模擬最真實、最完整的連接場景來進行全面評估。而在進行產品的完整信令連接測試前，通常需要在研發和預生產階段提前進行快速測試，例如對照藍牙標準，快速驗證發射機功率、頻率容限、調制特性等關鍵指標是否在合格范圍內；對影響性能的射頻參數進行批量校準，確保設備性能一致且最優。

（2） 射頻性能直接決定用戶體驗感 。例如發射功率、接收靈敏度等射頻指標深刻影響著連接距離的遠近、連接過程的穩定性、數據傳輸?shù)墓母叩鸵约耙纛l質量的好壞。一個射頻性能不佳的設備，會出現音頻斷續、傳輸距離短、耗電快等問題，最終導致用戶滿意度下降。

（3） 產線測試中的核心目標是保證質量一致性 。通過嚴格的 射頻測試與校準 ，可以確保生產線上下線的每一個產品都符合設計規格，避免因元器件差異或制造偏差導致性能參差不齊，從而保證產品質量并控制返修成本。

二、德思特非信令藍牙射頻測試方案

1. 信令測試與非信令測試的區別

為了應對不同階段的測試需求，業界主要采用兩種測試方法論：

（1） 信令測試 ：模擬了真實的藍牙通信場景，測試儀器與待測設備會按照標準的藍牙協議棧完整地進行“握手”、建立連接并交換數據。這種方法的優勢在于測試全面，能夠評估設備在真實工作狀態下的整體表現，非常適用于研發階段的深度調試和最終的產品認證。然而，其缺點是測試速度相對較慢，因為需要完成整個協議交互過程。

（2） 非信令測試 ：在這種模式下，測試儀器通過射頻接口直接連接待測件，例如藍牙芯片/模組，因此繞過了復雜的協議棧，讓其進入一種“受控”狀態，直接發射或接收預設的射頻信號。這種方法避免了復雜的協議交互， 其最大優勢在于測試速度快，通常能在秒級甚至毫秒級完成單項測試 。因此，非信令測試特別適合對效率有極致要求的生產環節，尤其是大規模的產線射頻參數校準和最終產品的檢驗，可以極大提升生產效率并有效降低單臺測試成本。

2. 德思特ALifecom ACTiV無線測試儀

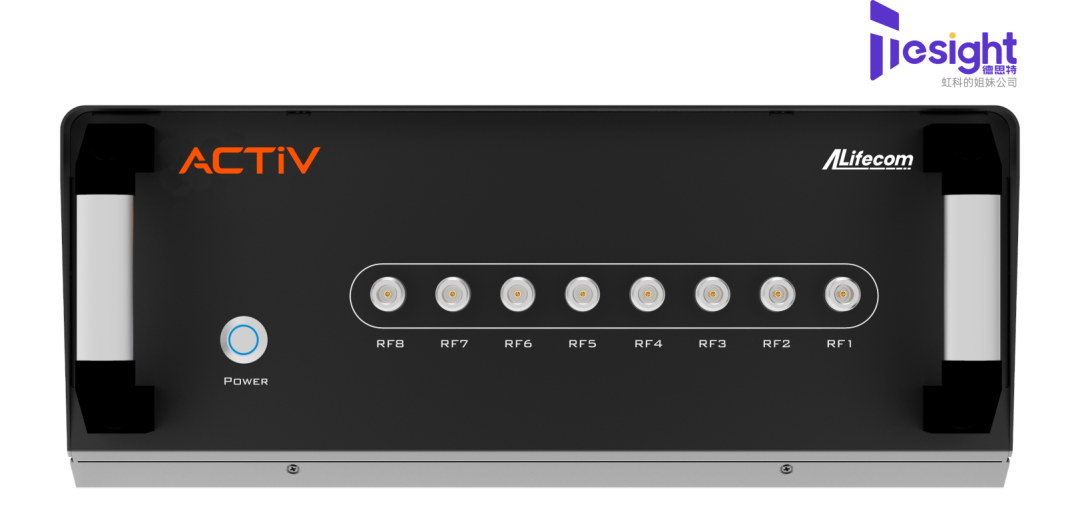

德思特ALifecom ACTiV無線測試儀可提供包括藍牙BDR、EDR、BLE以及BT 5.0在內的非信令射頻測試支持并支持所有數據包類型，可聚焦于生產測試環節，具備為生產線提供高速度、高精度與高穩定性的射頻驗證與校準能力。

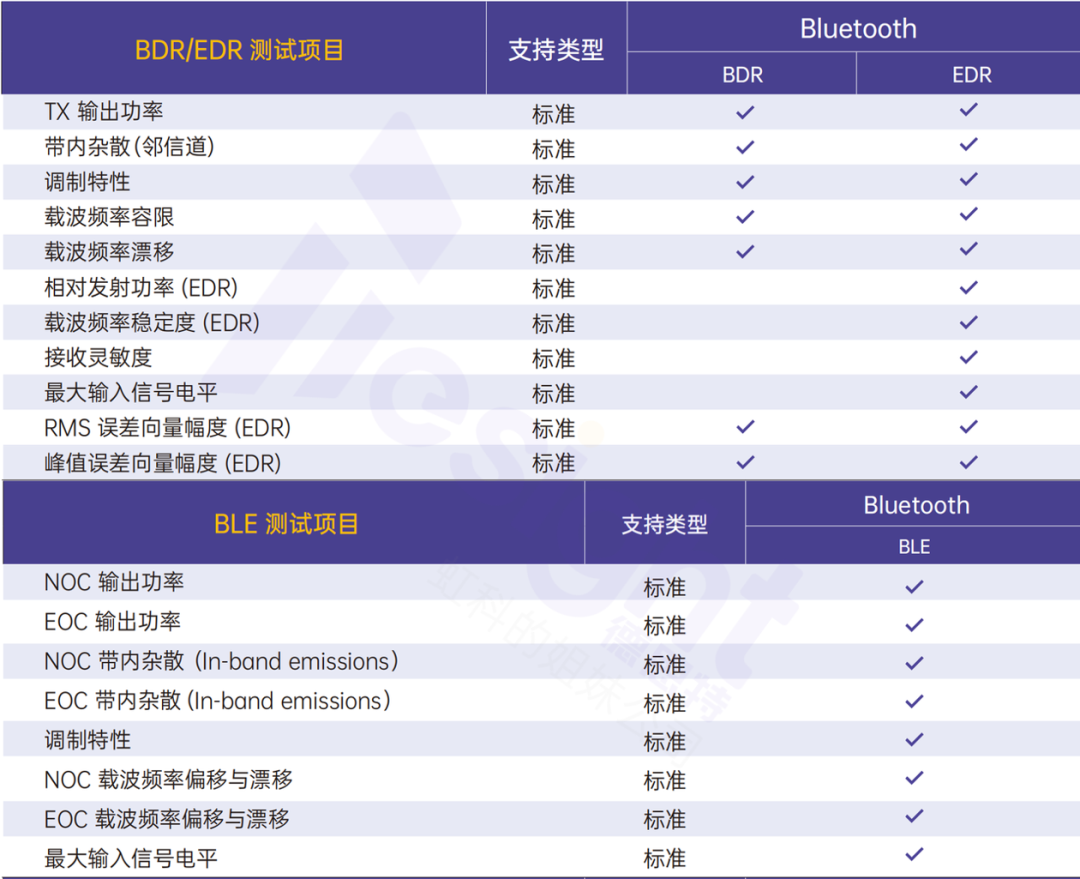

如下表所示，其測試項目涵蓋了大多數射頻核心性能關鍵指標，如輸出功率、調制質量、頻率偏移及接收靈敏度等；同時， 該測試設備擁有8個射頻端口，可支持對8個待測設備的同時測試 。這種全面的測試支持，使用戶能夠使用同一平臺驗證多種藍牙產品，降低了設備管理和測試的難度，可為藍牙設備的大規模、高質量生產提供堅實可靠的測試保障。

3. 德思特藍牙測試方案

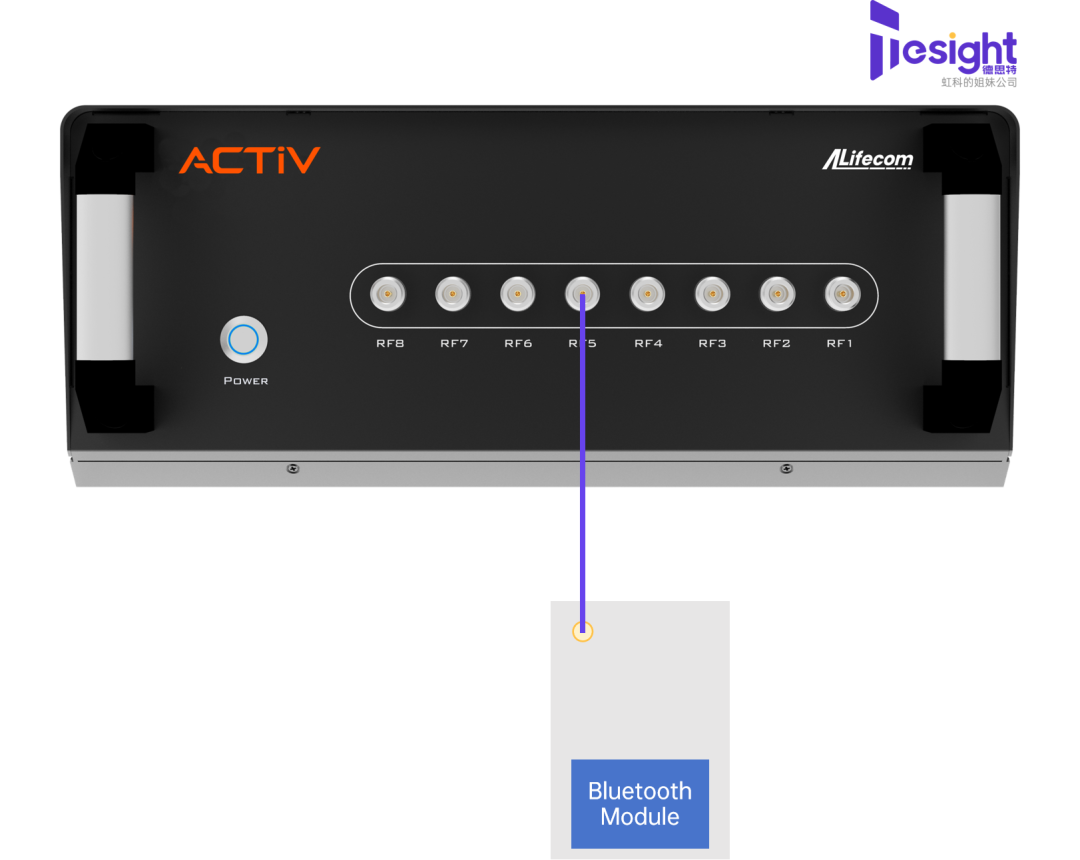

下圖所示為針對市售藍牙模塊進行測試的系統圖以及測試過程中相應的上位機軟件界面。

本次藍牙測試的傳輸模式是EDR，數據包類型為3DH5。 由于德思特ALifecom ACTiV內置有兩套VSG（矢量信號發生器）/VSA（矢量信號分析儀），因此可以任意切換工作模式 。

需要注意的是，為了避免環境中的干擾，本次測試通過射頻線纜連接。而射頻端口也可通過空口傳輸直接進行測試。例如，在射頻端口處外接發射天線，設置需要發送的藍牙信號參數（傳輸模式、數據包類型、發射功率等）后，使其通過發射天線向外廣播，隨后觀測藍牙待測件的信號接收情況。上述測試均屬于非信令測試，無法模擬藍牙信號完整接入?yún)f(xié)議棧的過程。

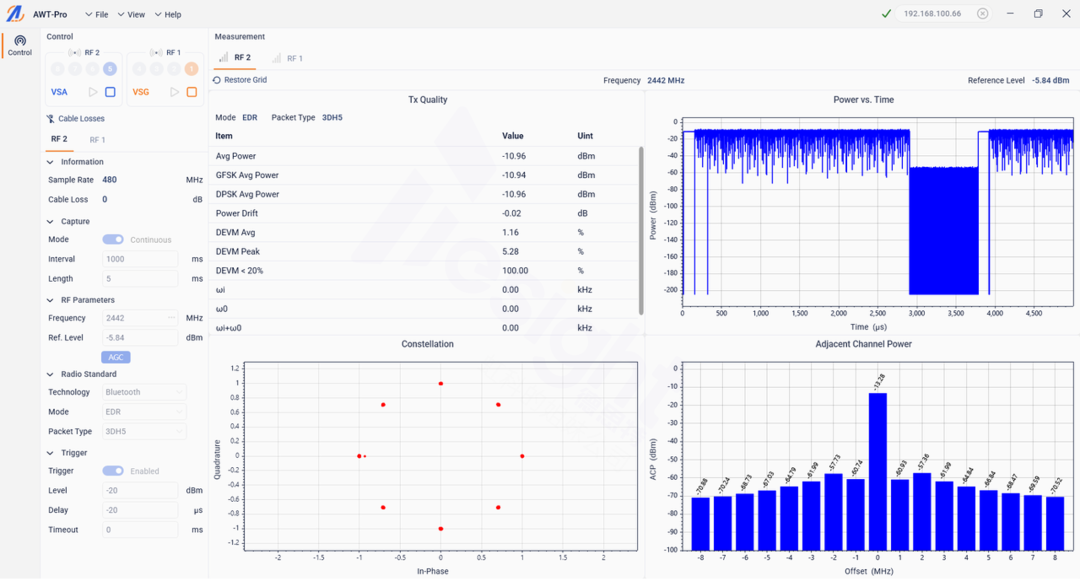

當前測試中，將ACTiV切換至VSA功能，藍牙模組通過射頻線纜連接到ACTiV射頻端口，隨后通過控制市售藍牙模塊使其發射相應藍牙信號，再利用ACTiV的VSA功能對信號進行分析，其射頻性能如下圖上位機軟件顯示。可分析得到例如Average Power、DEVM、星座圖、頻率偏移等關鍵參數信息。

三、德思特ALifecom ACTiV無線測試儀

德思特ALifecom ACTiV是一款先進的一體化無線測試解決方案 ， 專為現代無線通信設備的全面評估需求而設計 。ACTiV支持多種最新無線通信標準，非常適用于需要確保產品質量、性能與可靠性的制造商。該系統具備精準量測、高吞吐率與直覺式操作界面，是大規模生產測試場景中的重要利器。

• 支持Wi-Fi 7/6/6E、藍牙、Zigbee、LoRa、FSK與SUN-OFDM測試
• 支持多臺DUT同時測試（最多可達 8 臺）
• 高精度VSG / VSA
• 頻率范圍： 800MHz - 7.3GHz
• 信號帶寬：最高至320MHz
• 調制方式: 支持最高至4096QAM
• 可提供定制化服務
