在全球工業與機器人領域，人形機器人的研發正迎來高速發展。這類機器人不僅依賴強大的AI算力，更要求底層控制系統具備高實時性與高可靠性。 在此趨勢下，Nvidia Jetson AGX Orin作為邊緣AI計算平臺，已成為開發者的熱門選擇。而如何在此類平臺上高效配置與診斷EtherCAT網絡，成為工程師們的新挑戰。

今天，本文將以acontis的EC-Engineer Web為例，探討其如何將EtherCAT網絡的遠程診斷簡化至網頁級的便捷操作。

一、什么是EC-Engineer Web？

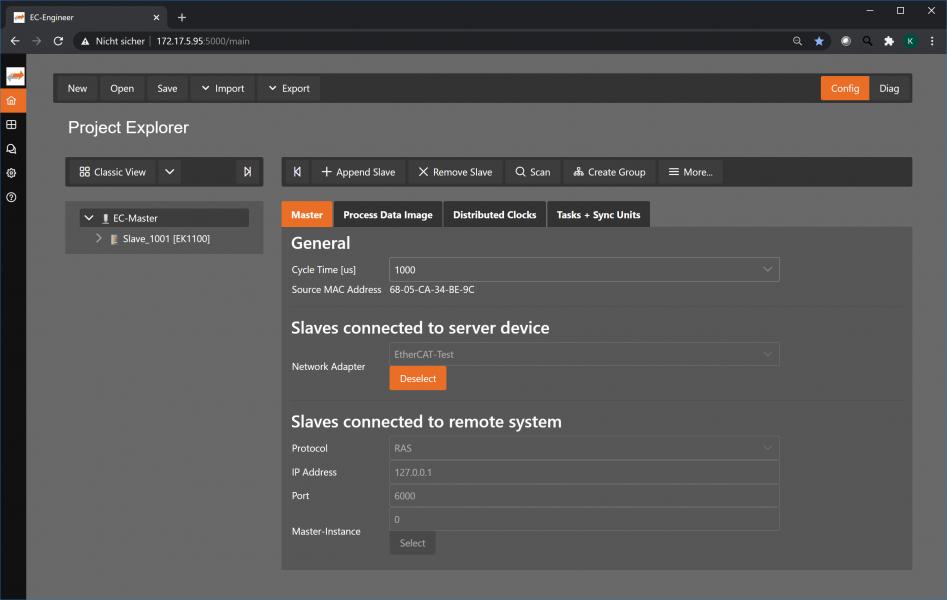

EC-Engineer Web是一款基于瀏覽器的EtherCAT網絡配置與診斷工具，功能覆蓋：

網絡配置

創建并導出ENI(EtherCAT Network Information)文件，供EC-Master初始化和控制網絡

實時診斷

監控網絡狀態、查看主站與從站信息、強制變量、查看錯誤計數器

智能分析

內置Mismatch Analyzer，可自動檢測配置與實際網絡的差異

跨平臺支持

可連接運行Windows或Linux的主站設備

與傳統桌面版EC-Engineer不同，Web版無需安裝客戶端，通過Chrome、Edge、Firefox等瀏覽器即可訪問。這意味著無論您身處實驗室還是生產現場，都能快速進入診斷界面。

二、為什么EC-Engineer Web適合人形機器人開發？

人形機器人作為移動平臺，調試環境多變，常需在無線網絡下運行。傳統的本地調試方式需要工程師攜帶筆記本、連接線并安裝軟件，過程繁瑣且受限。

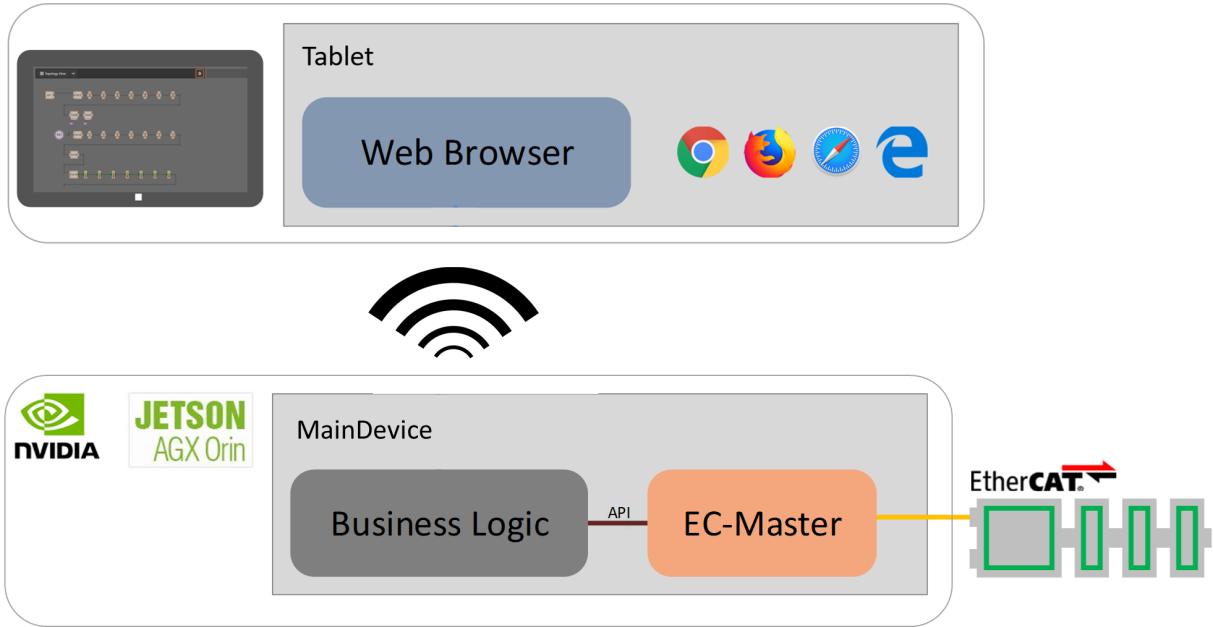

EC-Engineer Web通過瀏覽器遠程訪問主站設備(如運行Linux的Jetson AGX Orin)，可以：

• 在無線網絡下完成EtherCAT網絡的配置與監控
• 實時查看主站與從站狀態，快速定位問題
• 在不影響機器人運行的情況下進行參數調整

這種方式不僅提升了調試效率，也讓遠程協作成為可能——研發團隊可以跨地域同時查看同一臺機器的運行狀態。

三、部署EC-Engineer Web有多簡單？

在主站設備(MainDevice)上安裝EC-Engineer Web支持Windows / Linux / MacOS。

以 Jetson AGX Orin(Linux)為例，只需：

./EcEngineerWeb

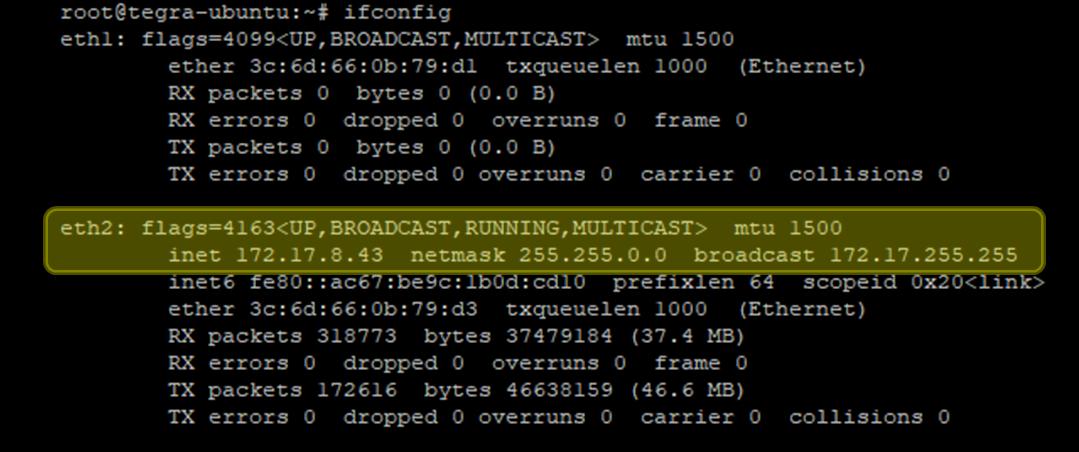

應用啟動后，即可通過瀏覽器訪問localhost:5000進入診斷界面。配合ifconfig命令確認EtherCAT網絡接口的IP地址，就能在遠程瀏覽器中查看：

- 主站狀態

- 從站數量與運行狀態

- 內存使用情況

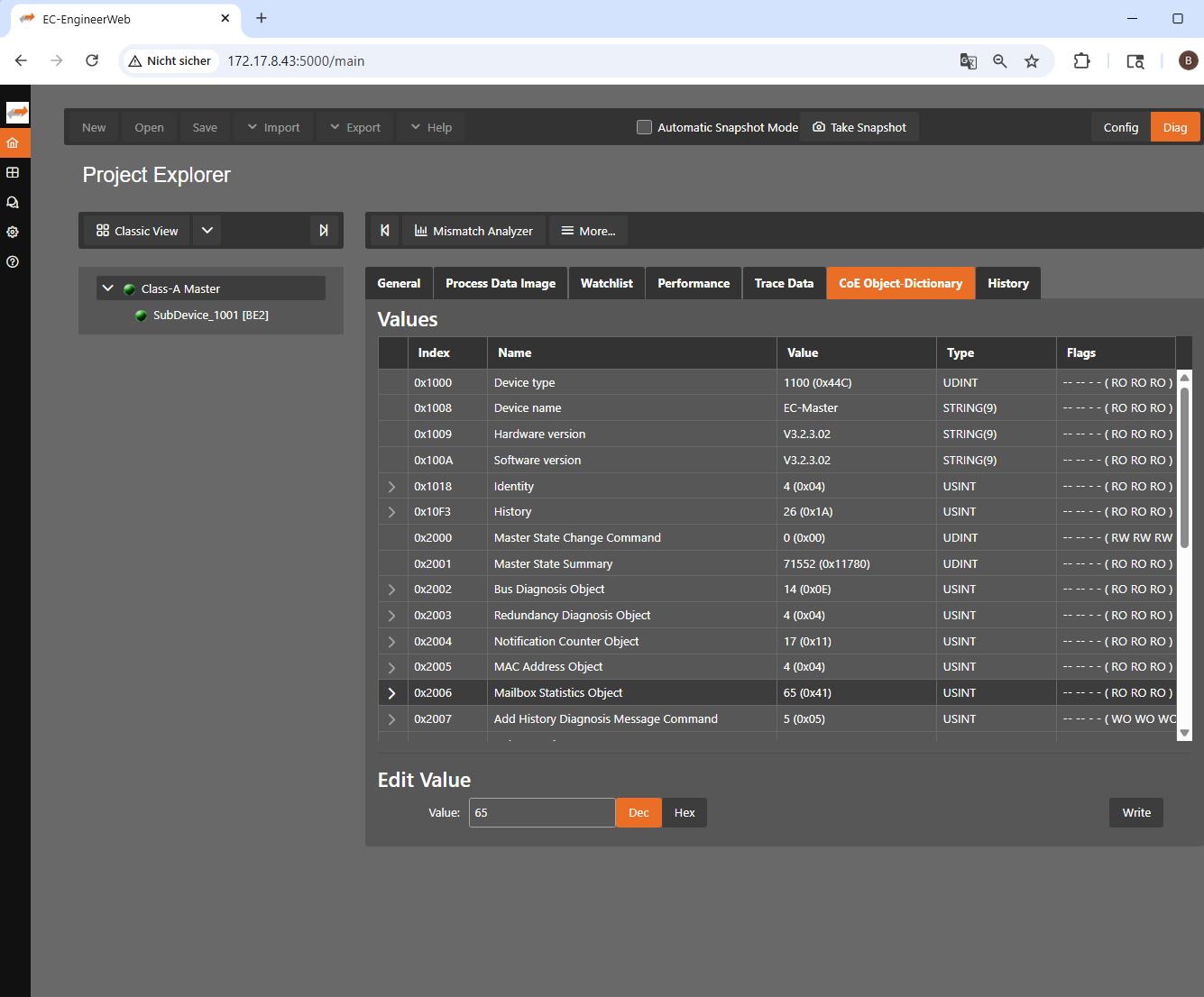

- CoE對象字典(硬件版本、參數配置等)

四、在實時Linux上跑起來的運動控制

除了診斷方案，acontis還提供EC-Motion Advanced模塊，為基于CiA402輪廓的驅動器提供運動控制功能，支持：

- CSP(周期同步位置)

- CSV(周期同步速度)

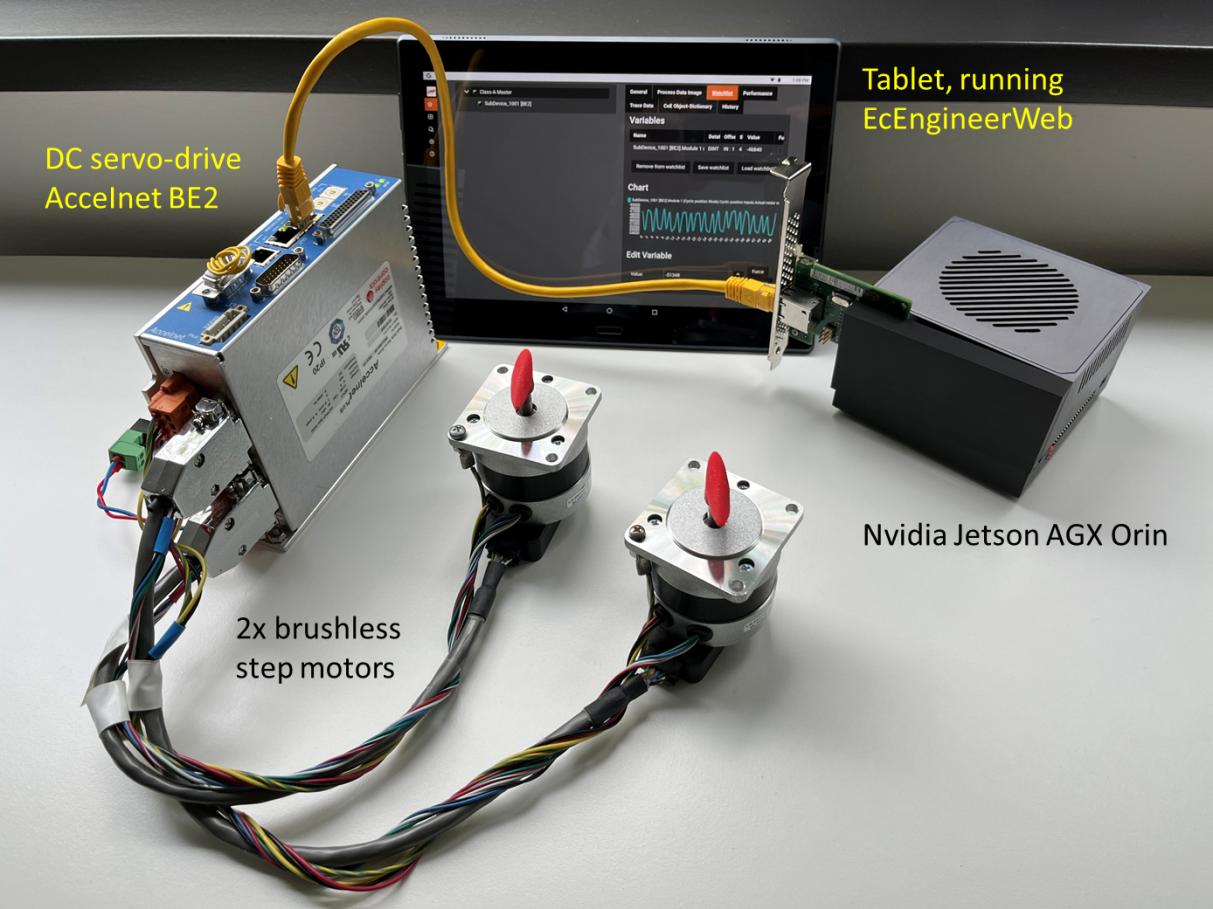

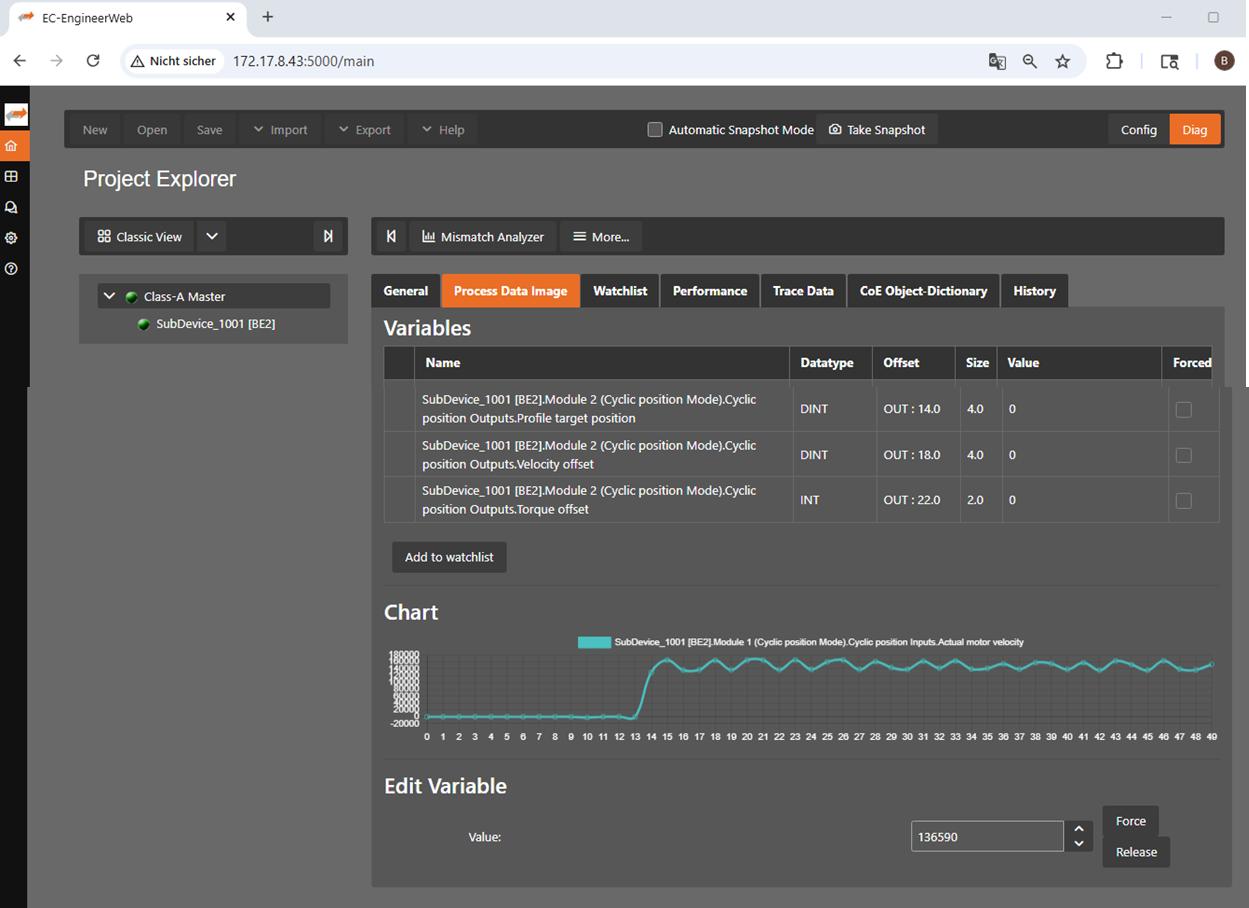

在Jetson AGX Orin上運行時，只需配置RT PREEMPT內核、加載實時以太網驅動及atemsys模塊，即可啟動示例程序EcMasterDemoMotionAdvanced，實現毫秒級周期控制，并在Web界面實時查看電機速度等參數。

五、行業趨勢:從有線到無線，從本地到遠程

工業通信和機器人控制正在經歷兩大變化：

無線化：移動機器人、AGV、人形機器人等場景下，調試和維護越來越依賴無線網絡。

遠程化：工程師不必在現場，也能完成配置、監控和故障診斷。

EC-Engineer Web正是這種趨勢的代表——它讓EtherCAT網絡的管理像訪問網頁一樣簡單，降低了調試門檻，也為未來的分布式協作打下基礎。

六、結語

人形機器人、協作機器人、AGV等新一代智能設備，對底層通信與控制的要求越來越高。acontis的EC-Engineer Web+Jetson AGX Orin組合，為EtherCAT網絡的遠程診斷和運動控制提供了高效、靈活的解決方案。隨著EtherCAT與邊緣計算的結合加速落地，這類工具將成為智能制造的重要基礎設施。

如果您正在探索類似的技術路徑，歡迎聯系盟通科技，也許我們可以聊聊更多細節。
