在當今的電子設計領域，模數轉換器（ADC）的性能直接影響著整個系統的精度和效率。ADS5546作為一款高性能的14位、190 MSPS ADC，憑借其出色的特性和廣泛的應用場景，成為了眾多工程師的首選。今天，我們就來深入剖析這款ADC，了解它的技術細節和應用要點。

文件下載：ads5546.pdf

核心特性，鑄就卓越性能

高采樣率與高精度

ADS5546具備高達190 MSPS的最大采樣率，能夠快速準確地采集信號。同時，它擁有14位的分辨率，且無丟失碼，確保了數據的高精度。在70 - MHz IF條件下，其SNR可達73.2 - dBFS，SFDR可達87 - dBc（0 dB增益），為信號處理提供了出色的動態范圍。

靈活的輸出選項

該ADC提供了雙數據速率（DDR）LVDS和并行CMOS輸出選項，可根據不同的應用需求進行靈活選擇。此外，它還支持可編程增益，最高可達6 dB，能夠在高IF條件下實現SNR/SFDR的權衡。

低功耗設計

ADS5546在功耗方面表現出色，總功耗僅為1.1 W。同時，它還具備在較低采樣率下的低功耗模式，進一步降低了系統的能耗。

其他特性

ADS5546還具有內部采樣和保持功能、時鐘占空比穩定器、無需外部參考去耦、支持內部和外部參考、可編程輸出時鐘位置等特性，為設計帶來了極大的便利。

應用廣泛，滿足多樣需求

ADS5546的應用場景十分廣泛，涵蓋了無線通信基礎設施、軟件定義無線電、功率放大器線性化、802.16d/e測試和測量儀器、高清視頻、醫學成像、雷達系統等多個領域。其高性能和靈活性使其能夠適應不同的應用需求，為系統的穩定運行提供了有力保障。

技術細節，彰顯專業品質

電氣特性

ADS5546的電氣特性表現優異。在模擬輸入方面，其差分輸入電壓范圍為2 Vpp，輸入帶寬可達500 MHz（- 3 dB，源阻抗50 Ω）。在參考電壓方面，內部參考誤差較小，VCM輸出電流能力較強。此外，它的直流精度高，無丟失碼，DNL和INL指標優秀。

數字特性

在數字特性方面，ADS5546的LVDS和CMOS輸出規格經過了詳細的表征。在CMOS模式下，高電平輸出電壓為3.3 V，低電平輸出電壓為0 V；在LVDS模式下，高電平輸出電壓為1375 mV，低電平輸出電壓為1025 mV。

時序特性

ADS5546的時序特性也非常重要。在LVDS和CMOS模式下，它的孔徑延遲、孔徑抖動、數據建立時間、數據保持時間等參數都有明確的規定，確保了數據的準確傳輸。

編程模式，實現靈活配置

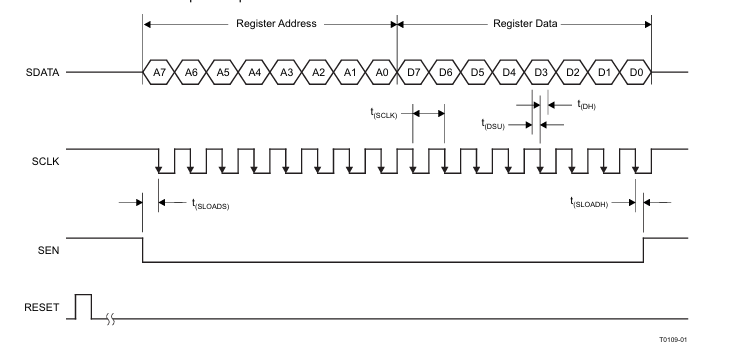

ADS5546提供了多種可編程特性，可通過并行接口控制、串行接口編程或兩者結合的方式進行配置。在并行接口控制模式下，可直接通過連接并行引腳到正確的電壓電平來控制ADC的某些模式；在串行接口編程模式下，需先將內部寄存器復位到默認值，再通過SEN、SDATA和SCLK引腳訪問內部寄存器。

應用信息，指導設計實踐

模擬輸入

ADS5546的模擬輸入采用了基于開關電容的差分采樣和保持架構，具有良好的AC性能。在驅動電路設計方面，建議在每個輸入引腳串聯一個5 - Ω電阻，以抑制封裝寄生效應引起的振鈴，并為共模開關電流提供低阻抗路徑。

參考

該ADC具有內置的內部參考，無需外部組件。在外部參考模式下，可通過VCM引腳設置參考電壓，生成REFP和REFM電壓。

時鐘輸入

ADS5546的時鐘輸入可采用差分或單端驅動方式，建議采用差分驅動以降低對共模噪聲的敏感性。同時，為了獲得最佳性能，應使用低抖動的時鐘源，并可對時鐘源進行帶通濾波。

可編程增益

ADS5546支持0 dB到6 dB的可編程增益，可根據實際需求進行調整，以實現SNR/SFDR的優化。

電源管理

ADS5546具有三種電源管理模式，包括全局STANDBY、輸出緩沖器禁用和輸入時鐘停止，可有效降低系統功耗。

設計考慮，確保系統穩定

接地

在電路板設計中，采用單一接地平面，并對模擬、數字和時鐘部分進行清晰分區，可獲得良好的性能。

電源去耦

由于ADS5546內部已包含去耦功能，可使用最少的外部去耦電容。建議將去耦電容放置在靠近轉換器電源引腳的位置，并為模擬和數字電源引腳使用單獨的電源，以隔離數字開關噪聲。

輸出電阻

在每個輸出線上放置50到100 Ω的串聯電阻，可有效隔離輸出與大負載電容，減少開關噪聲。

散熱設計

將封裝底部的暴露焊盤焊接到接地平面，可獲得最佳的散熱性能。

總結

ADS5546作為一款高性能的14位ADC，憑借其出色的特性、廣泛的應用場景和靈活的配置方式，為電子工程師提供了一個優秀的選擇。在實際設計中，我們需要充分了解其技術細節和應用要點，合理進行電路設計和參數配置，以確保系統的穩定運行和高性能表現。你在使用ADS5546或其他ADC時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
