在電子設計領域，A/D轉換器是連接模擬世界和數字世界的關鍵橋梁。今天，我們來詳細探討德州儀器（TI）的ADC10DL065這款雙路10位、65 MSPS、3.3V、370mW的A/D轉換器。

文件下載：adc10dl065.pdf

一、產品概述

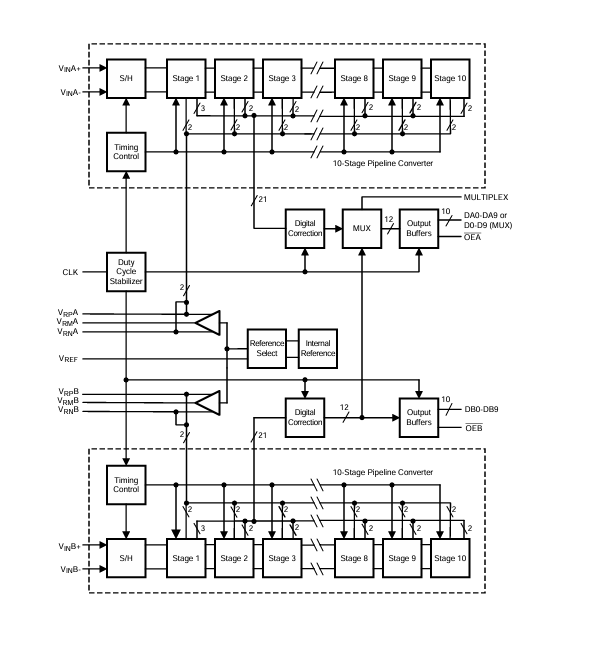

ADC10DL065采用單+3.3V電源供電，具備內部采樣保持電路、內部參考輸出，支持2.4V至3.6V的電源范圍，還有掉電模式、占空比穩定器以及復用輸出模式等特性。它能夠以65 MSPS的速度將模擬輸入信號轉換為10位數字字，采用差分流水線架構和數字誤差校正技術，在低功耗的同時提供出色的動態性能和250 MHz的全功率帶寬。

二、關鍵特性與優勢

（一）特性亮點

1. 低功耗設計：正常工作時功耗僅370mW，掉電模式下功耗可降至36mW，這對于需要長時間運行且對功耗敏感的應用來說非常關鍵。
2. 高性能轉換：在奈奎斯特頻率下可實現9.8有效位，DNL典型值為±0.16 LSB，SNR在$f_{IN}=10 MHz$時典型值為61dB，SFDR典型值為85 dB，能夠滿足大多數高精度應用的需求。
3. 靈活的參考選擇：用戶可以選擇內部1.0V或0.5V的穩定參考，也可以使用外部參考，并且外部參考會在片上進行緩沖，降低驅動難度。
4. 可選擇的輸出模式：支持復用輸出模式，用戶可以根據實際需求靈活配置，并且可以通過DF/DCS引腳選擇占空比穩定和輸出數據格式（偏移二進制或二進制補碼）。

（二）優勢體現

這些特性使得ADC10DL065在超聲成像、儀器儀表、通信接收器、聲納/雷達、xDSL以及DSP前端等眾多領域都有廣泛的應用前景。

三、引腳功能與應用

（一）引腳說明

ADC10DL065的引腳功能豐富，涵蓋了模擬輸入、參考選擇、數字輸入輸出、電源等多個方面。

1. 模擬輸入引腳：如VINA+、VINB+、VINA-、VINB-等，采用差分輸入方式，能夠提供更好的性能。在單端操作時，可將負輸入引腳連接到共模電壓Vcm，但為了獲得最佳性能，建議使用差分輸入信號。
2. 參考引腳：VREF引腳用于選擇內部參考或提供外部參考。當(VA - 0.3V) < VREF < VA時，選擇內部1.0V參考；當AGND < VREF < (AGND + 0.3V)時，選擇內部0.5V參考；當施加0.8V至1.2V的電壓時，該電壓將作為參考。使用外部參考時，需要用0.1 μF的電容將VREF旁路到AGND。
3. 數字輸入引腳：CLK為時鐘輸入引腳，控制采樣過程；OEA和OEB為輸出使能引腳，控制數據輸出的狀態；PD為掉電輸入引腳，高電平時進入掉電模式；MULTIPLEX用于選擇輸出模式，高電平時為復用模式。
4. 數字輸出引腳：DA0 - DA9和DB0 - DB9為數字?jǐn)?shù)據輸出引腳，輸出電平與TTL/CMOS兼容，最佳負載電容小于10pF。

（二）應用注意事項

1. 電源旁路：模擬電源引腳VA和數字電源引腳VD都需要進行適當?shù)呐月?，使?.1 μF的陶瓷芯片電容和10 μF的電容，并且盡量靠近電源引腳，以減少電源噪聲的影響。
2. 時鐘信號：時鐘信號的穩定性和低抖動對于ADC的性能至關重要。建議使用穩定的時鐘源，并且時鐘線要盡量短，避免與其他信號交叉。同時，可以使用占空比穩定器來提高時鐘占空比的穩定性。
3. 輸出負載：要注意輸出負載電容的大小，過大的負載電容會導致輸出驅動電流增加，產生較大的充電電流尖峰，影響動態性能。建議在輸出引腳和負載之間添加100 Ω的電阻，以減少噪聲。

四、性能指標分析

（一）靜態特性

ADC10DL065的靜態特性表現出色，分辨率為10位，無失碼現象。INL典型值為±0.25 LSB，DNL典型值為±0.16 LSB，增益誤差和偏移誤差都在較小的范圍內，并且具有較低的溫度系數，能夠在較寬的溫度范圍內保持穩定的性能。

（二）動態特性

在動態特性方面，全功率帶寬達到250 MHz，SNR、SINAD、ENOB等指標在不同輸入頻率下都有較好的表現。THD、H2、H3等諧波失真指標也能夠滿足大多數應用的要求。

五、應用場景與設計建議

（一）應用場景

由于其高性能和低功耗的特點，ADC10DL065適用于多種應用場景，如超聲成像中的信號采集、儀器儀表中的高精度測量、通信接收器中的信號處理等。

（二）設計建議

1. 輸入信號處理：盡量使用差分輸入信號，并且確保輸入信號的幅度和相位符合要求。對于單端輸入，要注意信號的偏置和幅度范圍，以提高性能。
2. 布局和接地：合理的布局和接地是保證ADC性能的關鍵。要將模擬電路和數字電路分開布局，避免相互干擾。同時，要確保時鐘線和其他信號線的隔離，減少耦合噪聲。
3. 放大器選擇：選擇合適的放大器來驅動模擬輸入，要考慮放大器的帶寬、增益、穩定性等因素，避免放大器的過沖、振鈴等問題影響ADC的性能。

六、常見問題與解決方法

（一）輸入電壓超出范圍

如果輸入電壓超出電源軌100 mV以上，可能會導致A/D轉換出現誤差。解決方法是在輸入信號源處添加適當?shù)碾娮?，限制輸入電流，避免輸入電壓超出范圍?/p>

（二）輸出噪聲過大

輸出噪聲過大可能是由于輸出負載電容過大、電源噪聲、時鐘抖動等原因引起的?？梢酝ㄟ^減少輸出負載電容、加強電源旁路、使用低抖動時鐘源等方法來降低輸出噪聲。

（三）性能不達標

如果ADC的性能不達標，可能是由于參考電壓不穩定、布局不合理、放大器選擇不當?shù)仍蛟斐傻?。需要檢查參考電壓的范圍和穩定性，優化布局和接地，選擇合適的放大器。

ADC10DL065是一款性能優異、功能豐富的A/D轉換器，在電子設計中具有廣泛的應用前景。但在實際應用中，我們需要充分了解其特性和要求，合理進行設計和布局，才能發揮其最佳性能。大家在使用過程中遇到過哪些問題呢？歡迎在評論區交流分享。
